RSO-0505S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RSO系列, 4.5 → 9 V 直流输入, 5V 直流输出, 1W
供应商型号: SCE-RSO-0505S
供应商: 海外现货
标准整包数: 1

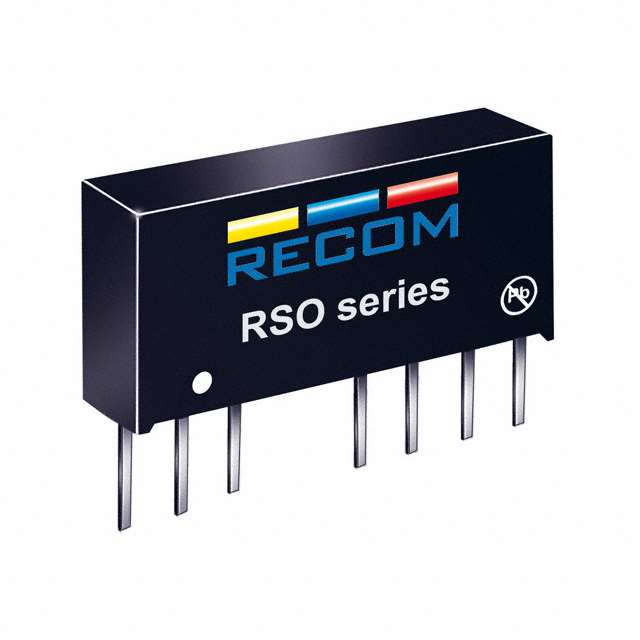

RECOM POWER DC-DC模块 RSO-0505S

RSO-0505S概述


    产品简介


    ECONOLINE DC/DC Converter
    ECONOLINE DC/DC Converter 是一款高功率密度的电子元器件,专为工业设计而开发。它具有宽输入电压范围(2:1 和 4:1)、高隔离电压(1kVDC 到 3kVDC)、低噪声等特点。这些特性使其成为许多高级工业应用的理想选择,尤其适合医疗应用(EN-60601-1 认证)。

    技术参数


    - 输入电压范围:2:1 (4.5-9V, 9-18V, 18-36V, 36-72V),4:1 (9-36V, 18-72V)
    - 输出电压范围:单路输出(3.3V, 5V, 9V, 12V, 15V),双路输出(±3.3V, ±5V, ±9V, ±12V, ±15V)
    - 输出电流:单路输出最大 300mA,双路输出最大 150mA
    - 效率:最高可达 83%
    - 隔离电压:标准版 1kVDC(测试时间 1 秒,耐压时间 1 分钟),选配版本 /H2(2kVDC),/H3(3kVDC)
    - 负载调节:2:1 输入 2:1 输出 ±0.4%,4:1 输入 4:1 输出 ±0.5%
    - 输入频率:2:1 输入 200kHz 至 500kHz,4:1 输入 100kHz 至 800kHz
    - 启动电容:单路输出 3300µF,双路输出 1500µF 或 470µF 或 330µF
    - 控制引脚:提供关断功能,关断时引脚需保持高电平
    - 温度范围:工作温度 -40°C 到 +85°C,存储温度 -55°C 到 +125°C

    产品特点和优势


    - 高功率密度:体积小,适合空间受限的应用环境。
    - 宽输入电压范围:支持多种输入电压,适用性强。
    - 高隔离电压:提供 1kVDC、2kVDC 和 3kVDC 的隔离选项,确保在高电压应用中的安全。
    - 连续短路保护:防止电路因短路而损坏。
    - 低噪声:减少电磁干扰,适用于对噪声敏感的应用。
    - 高效率:达到 83% 的工作效率,节能且减少热量产生。

    应用案例和使用建议


    ECONOLINE DC/DC Converter 广泛应用于医疗设备、通信设备、工业自动化等领域。例如,在医疗设备中,它可以作为电源模块,为精密测量仪器提供稳定可靠的电源。使用建议如下:
    - 在选择合适的输入电压范围时,应考虑具体应用场景的电压需求。
    - 需要根据不同的输出电压范围选择合适的启动电容值。
    - 使用关断功能时,应确保控制引脚处于高电平状态。

    兼容性和支持


    - 兼容性:与各种电子系统兼容,可以轻松集成到现有设计中。
    - 技术支持:RECOM 提供全面的技术支持和维护服务,包括应用指南和产品培训。

    常见问题与解决方案


    1. 如何启动设备?
    - 确保输入电压在指定范围内,并接通启动电容。

    2. 如何实现关断功能?
    - 将控制引脚(PIN 3)设置为高电平。
    3. 设备无法正常工作怎么办?
    - 检查输入电压和启动电容是否符合要求,确认连接正确。

    总结和推荐


    综合评估:ECONOLINE DC/DC Converter 是一款功能强大且高度可靠的电源转换设备,适用于多种工业和医疗应用。其高功率密度、宽输入电压范围、高隔离电压等特点使其在市场上具有很强的竞争力。
    推荐:对于需要高效率、高可靠性电源转换的应用,ECONOLINE DC/DC Converter 是一个值得推荐的选择。

RSO-0505S参数

参数
输出电压 5V
开关频率 200KHz~500KHz
输入电压最小值 4.5V
输出电压组数 1
特性 Remote On/Off,SCP
输出总功率 1W
转换效率 -
输出方式 Fixed
输出电流最大值 200mA
散热方式 -
输入电压最大值 9V
类型 -
最大容性负载 -
长*宽*高 21.8mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RSO-0505S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RSO-0505S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RSO-0505S RSO-0505S数据手册

RSO-0505S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 197.6834
25+ ¥ 177.0044
100+ ¥ 169.397
250+ ¥ 159.2182
库存: 29
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 197.68
