RAC04-12SC

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: 4W AC/DC-Converter \'POWERLINE\' 3kV reg
供应商型号: N-RAC04-12SC
供应商: 云汉优选
标准整包数: 1

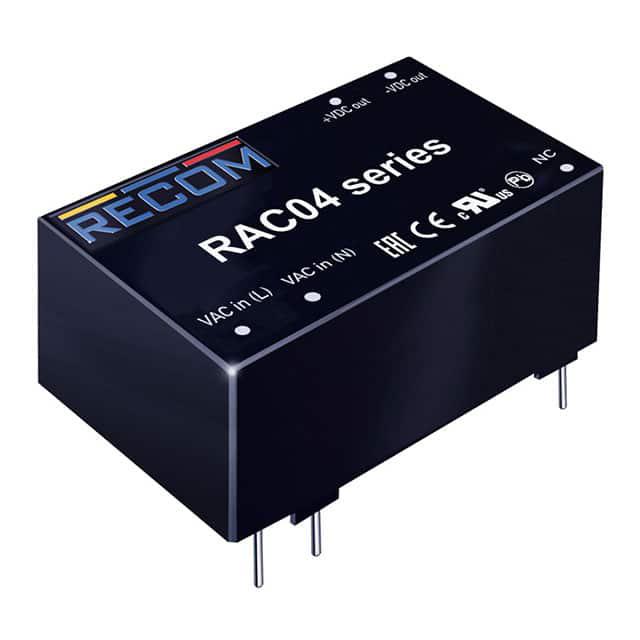

RECOM POWER AC-DC模块 RAC04-12SC

RAC04-12SC概述

    RAC04-SC系列AC/DC转换器技术手册

    产品简介


    RAC04-SC系列AC/DC转换器是RECOM公司推出的一款超紧凑型电源供应模块。它们具有多种输出电压选项(3.3V, 5V, 9V, 12V, 15V 和 24V),适用于家庭自动化和其他类似应用。其输入电压范围宽泛(80-264VAC或115-370VDC),并且具有3kVAC的隔离能力。RAC04-SC系列不仅在低功耗状态下表现出色,还具备短路保护和过流保护功能,能够自动恢复。此外,这些转换器已经通过了EN/UL60950-1认证,并提供三年保修期。

    技术参数


    - 输入电压范围:80-264VAC 或 115-370VDC
    - 输出电压选项:3.3V, 5V, 9V, 12V, 15V, 24V
    - 最大输入电流:110mA (115VAC) / 72mA (230VAC)
    - 效率:典型值72%-79%
    - 输出负载电容:5600μF (3.3V) / 2000μF (5V) / 1500μF (9V) / 560μF (12V) / 470μF (15V) / 150μF (24V)
    - 内部工作频率:40kHz
    - 纹波和噪声:200mVp-p
    - 过压类别:OVCII
    - 隔离电压:3kVAC
    - 最大泄漏电流:0.85mA

    产品特点和优势


    1. 超紧凑设计:高度小于17毫米,非常适合空间受限的应用场合。
    2. 宽输入电压范围:适应全球不同地区的电网标准。
    3. 高效率:典型效率高达79%,有助于节省能源。
    4. 短路保护与自动重启:确保安全可靠的操作。
    5. 符合多项国际标准:包括EN/UL60950-1和EMC标准。

    应用案例和使用建议


    - 家庭自动化:适用于智能照明、安防系统等智能家居设备。
    - 工业控制:用于各种小型控制器和传感器。
    - 医疗设备:符合医疗设备安全要求。
    使用建议:
    - 在高温环境下使用时,请参考降额曲线,确保不超过最大允许温度。
    - 考虑到不同国家电网的不同,合理选择输出电压以避免不必要的损耗。

    兼容性和支持


    - 兼容性:与多种电子设备和系统兼容,支持广泛的输入电压范围。
    - 支持服务:提供三年保修,并可通过RECOM的技术支持获取详细信息和技术帮助。

    常见问题与解决方案


    - Q:产品能否在低温环境下使用?
    A: 可以,在-25°C至+60°C范围内使用,具体请参阅环境条件下的降额曲线。
    - Q:如何处理过载情况?
    A: 设备内置了过流保护机制,一旦检测到过载,会自动停止运行并可自动恢复。

    总结和推荐


    RAC04-SC系列AC/DC转换器是一款高性能、多功能的产品,尤其适合于空间有限且需要高效率、稳定输出的应用场景。其宽泛的输入电压范围、高效的转换能力和全面的安全保护功能使其在市场上具有很强的竞争力。强烈推荐给需要可靠、高效电源供应解决方案的用户。

RAC04-12SC参数

参数
输出电压组数 1
输出电压 12V
类型 -
输入电压最大值 370V(DC)
转换效率 78%
特性 OCP,SCP
输入电压最小值 80V~264V(AC)
散热方式 -
输出总功率 4W
最大容性负载 -
输出方式 Fixed
输出电流最大值 333mA
开关频率 -
长*宽*高 36.7mm(长度)*27.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RAC04-12SC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC04-12SC数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC04-12SC RAC04-12SC数据手册

RAC04-12SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 18.9104 ¥ 160.7384
库存: 426
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1607.38
直接购买
加入购物车
