R1D-2412

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R1D系列, 21.6 → 26.4 V 直流输入, ±12V 直流输出, 1W
供应商型号: 919-R1D-2412
供应商: Mouser
标准整包数: 1

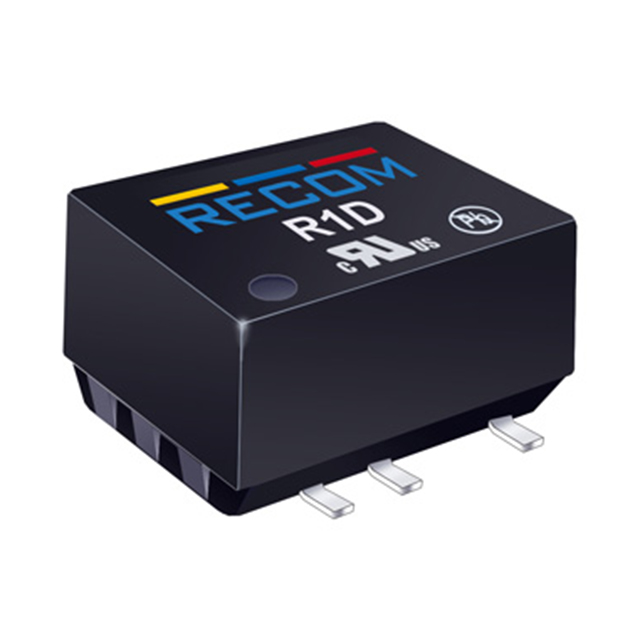

RECOM POWER DC-DC模块 R1D-2412

R1D-2412概述


    产品简介


    R1S 和 R1D 系列转换器 是一种紧凑型、高效率的直流到直流转换器,适用于工业和通用低功率隔离及电压匹配应用。这些转换器采用SMD封装,能够满足现代电子设计对小型化和高性能的需求。主要应用于各种需要直流电源转换的应用领域,如通信设备、工业自动化、医疗设备、测试仪器等。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±2%(典型值),±5%(最大值) |
    | 线路调节率 | 1.2%/1%(典型值) |
    | 负载调节率 | 3.3V输出类型:15%(典型值),20%(最大值);5V输出类型:12%(典型值),15%(最大值);9V输出类型:7%(典型值),10%(最大值);12V, 15V, 24V输出类型:6%(典型值),10%(最大值) |
    | 输出纹波和噪声(20MHz带宽限制) | 50mVp-p(典型值),100mVp-p(最大值) |
    | 工作频率 | 最小20kHz,典型60kHz,最大100kHz |

    产品特点和优势


    R1S 和 R1D 系列转换器 拥有多项独特功能和优势,包括但不限于:
    - 完全符合RoHS 6/6标准
    - 全功率环境下在100°C时依然稳定运行
    - 可选1kVDC或3kVDC隔离选项
    - 通过UL / CSA认证
    - 适用于全自动装配(包括蒸汽相焊接)
    - 可选连续短路保护
    - 效率高达84%
    - 内置EN55022 Class A滤波器
    这些特性使该系列转换器在广泛的应用场景中表现出色,具有显著的市场竞争力。

    应用案例和使用建议


    根据手册中提供的应用场景或示例,这些转换器通常用于需要高效率和紧凑设计的系统中,例如通信设备、工业自动化控制板和医疗设备等。对于需要高效率和紧凑设计的系统,建议选择更高输入电压(例如24V)的型号,以达到更高的输出电流和效率。

    兼容性和支持


    R1S 和 R1D 系列转换器 在设计上考虑到了与其他电子元器件和设备的兼容性,提供了多种封装形式和引脚配置选项,适合不同需求的应用。制造商还提供了详尽的支持和维护服务,包括应用笔记和安装指南,确保客户能够顺利地集成这些转换器到他们的设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 检查电容负载是否符合规定 |
    | 输出电压不稳定 | 检查输入电压和负载是否在正常范围内 |
    | 过热 | 检查散热设计是否合理,必要时增加散热措施 |

    总结和推荐


    R1S 和 R1D 系列转换器 在多个方面展示了其卓越的性能和可靠性,尤其在紧凑设计和高效率方面。它们在广泛的工业和通用应用中表现优秀,适合作为高效、可靠的直流到直流转换解决方案。因此,我们强烈推荐在需要高性能、高可靠性的直流电源转换应用中使用此系列转换器。

R1D-2412参数

参数
输出电压 12V
类型 -
输出电流最大值 42mA,42mA
输入电压最小值 21.6V
开关频率 -
输入电压最大值 26.4V
转换效率 80%
散热方式 -
输出电压组数 2
特性 SCP
输出总功率 1W
输出方式 -
最大容性负载 -
长*宽*高 12.7mm*8.128mm*7.366mm
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R1D-2412厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D-2412数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D-2412 R1D-2412数据手册

R1D-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.994 ¥ 92.8993
10+ $ 10.152 ¥ 85.7844
25+ $ 9.936 ¥ 83.9592
50+ $ 9.1692 ¥ 77.4797
99+ $ 8.7696 ¥ 74.1031
264+ $ 8.4105 ¥ 71.0687
528+ $ 8.19 ¥ 69.2055
1023+ $ 8.1585 ¥ 68.9393
库存: 33
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.89
直接购买
加入购物车
