R05P205S/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: 945-2066-5-ND
供应商: Digi-Key
标准整包数: 1
RECOM POWER DC-DC模块 R05P205S/R6.4

R05P205S/R6.4概述


    产品简介

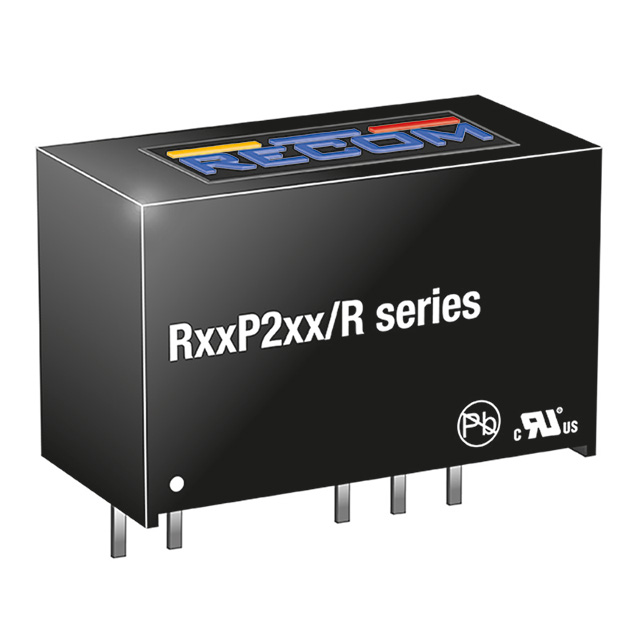

    RECOM RxxP2xx/R 系列 DC/DC 转换器 是一款具有强化隔离功能的电源模块,主要用于安全应用场合。这些转换器通过了多项国际标准认证,适用于医疗设备、测试测量设备及实验室仪器等多种应用场景。采用 SIP 7 封装,具备单输出和双输出两种类型,功率为 2 瓦特,输入电压范围广,覆盖了 5VDC 至 24VDC。

    技术参数


    - 输入电压范围:5VDC 至 24VDC
    - 输出电压范围:
    - 单输出型号:3.3V、5V、9V、12V、15V
    - 双输出型号:±3.3V、±5V、±9V、±12V、±15V
    - 效率:最高可达 88%
    - 最大输出电流:
    - 单输出型号:最高 600mA(3.3V)、400mA(5V)、222mA(9V)、167mA(12V)、133mA(15V)
    - 双输出型号:最高 300mA(±3.3V)、200mA(±5V)、111mA(±9V)、85mA(±12V)、66mA(±15V)
    - 保护功能:短路保护、连续短路保护可选
    - 输出纹波和噪声:≤ 200mVp-p
    - 输出精度:±5.0% 最大
    - 隔离电压:6.4kVDC 或 8kVDC(短时耐压可达 1 秒)
    - 最大负载电容:3300µF(单输出型号),1200µF(单输出型号)
    - 环境温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C

    产品特点和优势


    1. 安全认证:通过了多项国际安全标准认证,适用于医疗设备和测试测量仪器等安全关键应用。
    2. 高隔离度:具有非常低的隔离电容,可以承受 6.4kVDC 或 8kVDC 的隔离电压。
    3. 灵活性:提供单输出和双输出两种型号,以满足不同需求。
    4. 防护措施:可选的短路保护和替代引脚配置,提供了更高的可靠性。
    5. 低纹波和噪声:具有出色的稳压能力和低纹波,适合对噪声敏感的应用。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于需要隔离电压的医疗设备,如心电图仪、超声诊断仪等。
    - 实验室仪器:适合需要高精度测量的实验室仪器,如万用表、信号发生器等。
    - 安全设备:适用于安全要求极高的工业控制系统,如火灾报警系统、紧急停止按钮等。
    使用建议
    1. 温度管理:确保良好的散热设计,特别是在高温环境下使用时。
    2. 负载匹配:根据实际应用选择合适的负载容量,避免因过载导致损坏。
    3. 电路设计:在设计电路时,要充分考虑 EMC(电磁兼容)因素,选用合适的滤波器组件。

    兼容性和支持


    - 兼容性:本产品采用 SIP 7 封装,与大多数标准 PCB 尺寸兼容,易于集成到现有设计中。
    - 技术支持:RECOM 提供详尽的技术支持文档和在线帮助资源,包括产品手册、应用指南、FAQ 等。

    常见问题与解决方案


    1. Q: 如何处理输出纹波过大的问题?
    - A: 检查输出电容是否符合规格要求,并确保负载稳定。如果仍然存在问题,可能需要增加更多的输出电容或更换更高质量的电容。
    2. Q: 短路保护功能失效怎么办?
    - A: 首先确认是否已正确启用短路保护功能(加注“/P”)。如果没有启用,则需要更换为带有短路保护功能的型号。此外,检查电路是否存在其他故障点,导致保护功能无法正常工作。
    3. Q: 设备在高温环境下无法正常工作怎么办?
    - A: 检查散热设计是否合理,确保设备处于推荐的工作温度范围内。如果散热条件不足,可能需要改进散热设计,例如添加散热片或风扇。

    总结和推荐


    RECOM RxxP2xx/R 系列 DC/DC 转换器 在安全认证、隔离度、效率等方面表现出色,是医疗设备、实验室仪器和安全关键应用的理想选择。凭借其广泛的输入电压范围、高效率和多种保护功能,该产品在多个领域均具有显著的竞争优势。总的来说,我们强烈推荐此产品给需要高性能、高可靠性的用户。

R05P205S/R6.4参数

参数
最大容性负载 -
输出电压组数 1
输入电压最大值 5.5V
输出电流最大值 400mA
输出方式 Fixed
输出电压 5V
特性 -
类型 -
转换效率 -
输入电压最小值 4.5V
散热方式 -
输出总功率 2W
开关频率 85KHz
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R05P205S/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R05P205S/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R05P205S/R6.4 R05P205S/R6.4数据手册

R05P205S/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
