首页  >  产品百科  >  R0.5Z-1215/H-R

R0.5Z-1215/H-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg
供应商型号: SG-R0.5Z-1215/H-R
供应商: 期货订购
标准整包数: 500

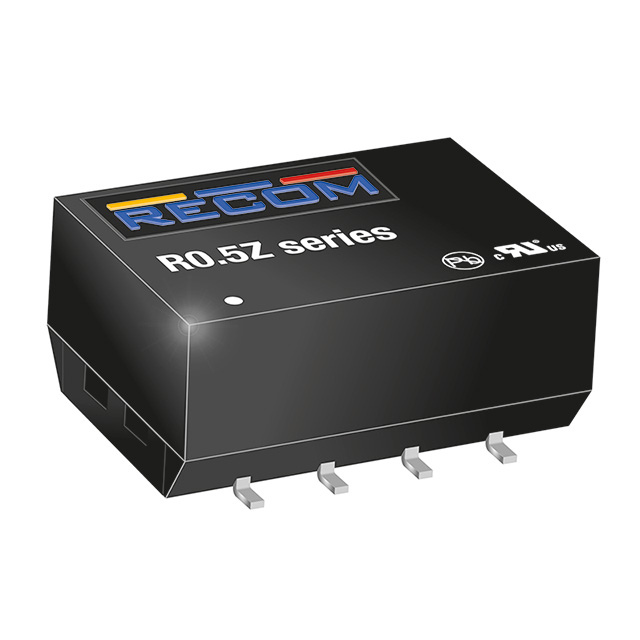

RECOM POWER DC-DC模块 R0.5Z-1215/H-R

R0.5Z-1215/H-R概述

    R0.5Z 系列 DC/DC 转换器技术手册

    产品简介


    R0.5Z 系列 DC/DC 转换器专为隔离或转换直流电源轨设计,尤其适用于空间有限的应用场合。尽管尺寸仅与标准未调节的 SMD 转换器相当,但 R0.5Z 系列还内置了线性稳压器,能够提供稳定的输出电压,使其非常适合用于逻辑电平敏感或供电电压敏感的电路。

    技术参数


    - 输入电压范围:±5%
    - 输出电压精度:±5%
    - 线电压调节率(满载时):≤1%
    - 负载电压调节率(10%至100%负载):≤1%
    - 输出纹波和噪声(20 MHz限制):≤100mVp-p
    - 工作频率:20 kHz(最小值)/ 50 kHz(典型值)/ 90 kHz(最大值)
    - 满载效率:≥50%(最小值)/ ≥60%(典型值)
    - 最小负载:10%
    - 待机功耗:127 mW(最小值)/ 155 mW(典型值)/ 320 mW(最大值)
    - 隔离电压(测试1秒):1000 VDC
    - 存储温度范围:-55°C 至 +125°C
    - 封装重量:1.2 g
    - MTBF(25°C):3947 × 10³ 小时
    - MTBF(85°C):841 × 10³ 小时

    产品特点和优势


    1. 紧凑设计:尺寸小巧,适合空间受限的应用。
    2. 高可靠性:通过多项认证(如EN 60950-1、EN 60601-1 和 UL 60950-1),具备出色的长期稳定性和耐用性。
    3. 高效率:满载时效率可达60%,部分型号甚至高达62%。
    4. 内置保护机制:具有短路保护,防止因意外短路而损坏设备。
    5. 集成式封装:完全密封,保护内部电路不受外界环境影响。
    6. 低待机电流:最小负载下的电流消耗低至10%,并保持良好的电气性能。
    7. 环境适应性强:能够在广泛的温度范围内工作(-40°C 到 +85°C)。

    应用案例和使用建议


    - 医疗设备:适用于医疗监控设备或诊断设备,确保信号传输的准确性。
    - 通信系统:在无线基站、路由器和其他通信设备中作为电源转换模块,提高系统的可靠性和稳定性。
    - 工业控制:在工厂自动化设备中使用,保证各模块间稳定供电,减少干扰。
    使用建议:
    - 安装注意事项:在焊接过程中注意温度控制,避免超过最高温度限制(ROHS合规的回流焊温度最高245°C)。
    - 负载管理:确保在使用过程中最小负载不低于10%,以维持规定的电压调节性能。

    兼容性和支持


    - 兼容性:支持多种输入电压(5V、12V、15V、24V),可广泛应用于各种不同的系统中。
    - 支持服务:RECOM 提供全面的技术支持和售后服务,包括详尽的应用说明和技术文档,确保用户能够高效使用产品。

    常见问题与解决方案


    1. 启动时间过长
    - 原因:负载电容过大,导致启动时间延长。
    - 解决方法:降低负载电容或调整电路设计。
    2. 温度过高
    - 原因:工作温度超出推荐范围。
    - 解决方法:确保设备处于推荐的工作温度范围内。
    3. 输出电压不稳定
    - 原因:负载变化频繁或未达到最低负载要求。
    - 解决方法:增加负载或调整电路设计,确保负载始终大于10%。

    总结和推荐


    总体而言,R0.5Z 系列 DC/DC 转换器凭借其紧凑的设计、高效率和优良的稳定性,在众多应用中表现出色。其独特的功能和优势使其在市场上具有较高的竞争力。我们强烈推荐 R0.5Z 系列用于需要高可靠性和高性能的工业、医疗和通信设备中。
    对于那些寻求高性能、稳定性和高效率电源解决方案的应用场合,R0.5Z 系列 DC/DC 转换器是一个极佳的选择。

R0.5Z-1215/H-R参数

参数
输出电压组数 1
特性 SCP
转换效率 66%
输出总功率 -
类型 -
输入电压最小值 12V
输出电流最大值 33mA
输出电压 15V
开关频率 -
最大容性负载 -
散热方式 -
输出方式 -
输入电压最大值 12.6V
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R0.5Z-1215/H-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5Z-1215/H-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5Z-1215/H-R R0.5Z-1215/H-R数据手册

R0.5Z-1215/H-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 110.556
5000+ ¥ 104.3648
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 55278
