RPMB12-2.0-CT

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器
供应商型号: SCE-RPMB12-2.0-CT
供应商: 海外现货
标准整包数: 1

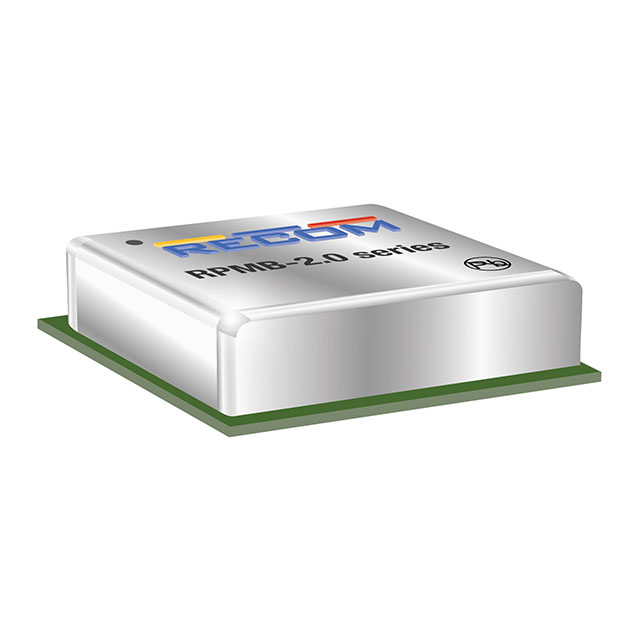

RECOM POWER DC-DC模块 RPMB12-2.0-CT

RPMB12-2.0-CT概述

    # 高性能非隔离SMD开关调节器:RPMB-2.0 系列技术手册

    产品简介


    RPMB-2.0 系列是非隔离型 SMD(Surface-Mount Device)开关调节器模块,提供高达2A的输出电流,输入电压范围为3.3V至36V。尽管其紧凑的外形(12.2x12.2x3.75mm)使其非常适合空间受限的应用场景,但RPMB-2.0仍然提供了丰富的功能,包括可调输出电压范围(1V至24V)、开/关控制信号、感应信号及电源就绪信号。其高效率可达94%,并且在宽负载范围内保持稳定,确保在苛刻环境下也能正常工作。

    技术参数


    RPMB-2.0系列的技术规格如下:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 |

    | 输入电压范围 3.3V | 36V
    | 输出电压范围 1V | 24V
    | 最大输出电流 2A
    | 效率 94%
    | 最大电容负载 0.2F
    | 工作温度范围 -40°C | +100°C
    | 开关频率 1.4MHz
    特殊注意事项
    - 内部输入滤波电容必须是4.7µF/50V/X7R。
    - 超过最大输入电压范围时,模块会进入98%占空比模式,输出电压将无法满足输出精度要求。
    - 非强制空气冷却的情况下,设备可以在+100°C的环境温度下运行。

    产品特点和优势


    1. 高功率密度:在紧凑的12.2x12.2x3.75mm封装内实现高达2A的输出电流。
    2. 广泛的应用温度范围:-40°C到+100°C的工作温度范围,无需强制冷却即可在苛刻环境中运行。
    3. 高效的热管理:六面屏蔽设计,提高电磁兼容性并有效散热。
    4. 完善的保护功能:具备欠压锁定(UVLO)、短路保护(SCP)、过流保护(OCP)和过温保护(OTP),确保设备安全可靠。

    应用案例和使用建议


    应用场景
    RPMB-2.0系列广泛应用于工业自动化、通信设备、车载系统以及医疗设备等领域。例如,在车载信息系统中,RPMB-2.0能够为各种传感器和处理器提供稳定的电源供应。
    使用建议
    - 在实际使用中,需要考虑电容负载的类型和数量,确保不会超过RPMB-2.0的最大电容负载限制。
    - 使用外部电阻进行输出电压调整时,需参照制造商提供的表格选择合适的电阻值。
    - 在高温环境下使用时,建议通过降低负载电流来避免设备过热。

    兼容性和支持


    RPMB-2.0系列采用标准的SMD封装,便于集成到多种电路板设计中。RECOM还提供了详细的包装信息,方便客户订购和存储。此外,RECOM技术支持团队能够提供全面的产品支持和售后服务。

    常见问题与解决方案


    1. 问题:启动时间较长
    - 解决方案:确保输入电压稳定,并使用正确的输入滤波电容(4.7µF/50V/X7R)。
    2. 问题:输出电压不稳定
    - 解决方案:检查并调整输出电压设定电阻,确保符合所需的输出电压范围。
    3. 问题:温度过高导致过热保护
    - 解决方案:降低负载电流,或者采用更好的散热措施,如增加散热片。

    总结和推荐


    RPMB-2.0系列是一个高性能的非隔离SMD开关调节器,具备高功率密度、宽工作温度范围和完善的保护功能。适合应用于对空间和性能有严格要求的场景。经过对上述特性的分析,我们强烈推荐使用RPMB-2.0系列模块,尤其是对于需要高效、稳定电源输出的应用。

RPMB12-2.0-CT参数

参数
输入电压最大值 36V
最大容性负载 -
输出方式 Fixed
转换效率 93%
输出电流最大值 2A
开关频率 1.4MHz(Typ)
输出电压组数 1
散热方式 -
类型 -
特性 Enable,Active Floating
输入电压最小值 24V
输出电压 12V
输出总功率 -
长*宽*高 12.19mm(长度)*12.19mm(宽度)
通用封装 LGA
安装方式 贴片安装
零件状态 在售
包装方式 管装

RPMB12-2.0-CT厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RPMB12-2.0-CT数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RPMB12-2.0-CT RPMB12-2.0-CT数据手册

RPMB12-2.0-CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
