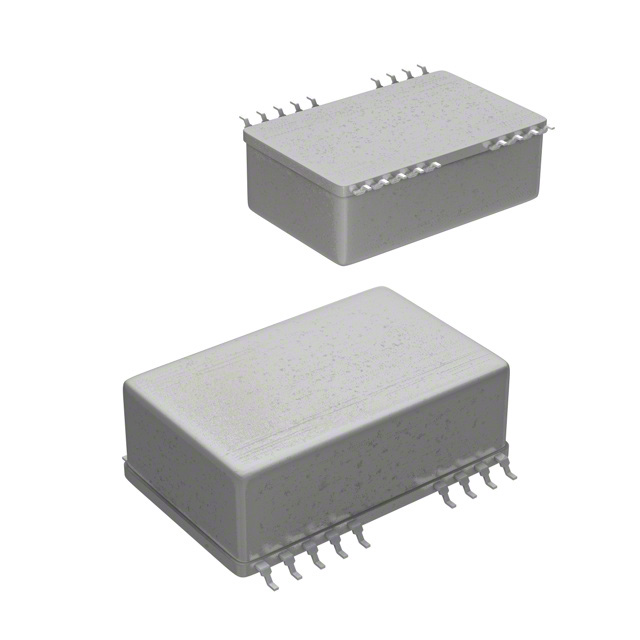

RP08-1103.3SAW/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 8W DC/DC-Converter \'POWERLINE\' SMD 1.6kV reg 4:1
供应商型号: SG-RP08-1103.3SAW/SMD
供应商: 期货订购
标准整包数: 7
RECOM POWER DC-DC模块 RP08-1103.3SAW/SMD

RP08-1103.3SAW/SMD概述


    产品简介


    RP08-AW系列宽输入范围DC/DC转换器 是一款通过UL60950-1和cUL 60950-1认证的直流电源转换模块。适用于通信和工业应用,尤其是需要符合安全标准的场合。该系列产品专为铁路应用设计,提供24V和110VDC输入版本。采用DIP24封装,同时提供通孔(PTH)和表面贴装(SMD)两种版本,并满足军事标准的热冲击和振动耐受性要求。

    技术参数


    - 输入电压范围: 9-160VDC
    - 隔离电压: 1.6kVDC/1分钟
    - 效率: 高达88%
    - 输出电压范围: 单路输出3.3V、5V、12V、15V;双路输出±5V、±12V、±15V
    - 启动时间: 450毫秒
    - 工作频率范围: 270kHz至330kHz
    - 最大输入浪涌电压: 100VDC(24V输入时),170VDC(110V输入时)
    - 稳压精度: 输出电压误差±1%
    - 负载调节范围: ±0.2%
    - 环境温度范围: -40°C至+85°C(无降额);-40°C至+105°C(降额)

    产品特点和优势


    1. 高输入电压范围: 支持广泛的输入电压范围(9-160VDC),适应各种电源环境。
    2. 高效能: 最高可达88%的效率,降低了功耗,提高了系统可靠性。
    3. 多重保护机制: 包括短路保护、过载保护、过压保护等,确保了运行的安全性和稳定性。
    4. 宽温度范围: 满足-40°C至+105°C的工作温度范围,适合多种恶劣环境。
    5. 高度集成: 体积小,重量轻,方便安装和布线,适用于空间受限的应用场合。

    应用案例和使用建议


    应用案例:
    - 适用于铁路应用:如机车车辆的电源管理。
    - 电信设备:用于基站的电源供应。
    - 工业自动化:如工业控制系统的电源供应。
    使用建议:
    - 环境条件: 确保工作环境温度不超过规定的最大值,特别是在高温环境下。
    - 输入电压匹配: 根据实际应用需求选择合适的输入电压版本(24V、48V、110VDC)。
    - 输出稳定性: 使用合适的滤波电容以提高输出电压的稳定性。
    - 防护措施: 在设计电路时考虑增加外部输入滤波电容(如Nippon Chemi-Con KY系列),以增强抗干扰能力。

    兼容性和支持


    - 兼容性: 与多种输入电压兼容,适用于各种电源配置。
    - 厂商支持: RECOM提供详尽的技术文档和在线技术支持,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题: 电源效率低于预期
    - 解决方案: 检查输入电压是否稳定,使用合适的输入滤波电容。

    2. 问题: 过温报警
    - 解决方案: 确保散热良好,避免环境温度过高,必要时加装散热片。

    3. 问题: 输出电压不稳定
    - 解决方案: 检查连接线是否接触良好,使用适当的滤波电容。

    总结和推荐



    总结

    :
    - 优点: RP08-AW系列具有宽输入电压范围、高效率和多层保护功能,能够在苛刻的环境中稳定工作,非常适合电信和铁路应用。

    推荐:
    - 推荐使用RP08-AW系列DC/DC转换器,尤其适用于需要高性能和高可靠性的工业及铁路应用领域。其强大的保护机制和广泛的工作温度范围使其成为许多关键应用的理想选择。

RP08-1103.3SAW/SMD参数

参数
输出总功率 -
散热方式 -
输出电压组数 1
输出电压 3.3V
开关频率 -
输出电流最大值 2.4A
类型 -
特性 Remote On/Off,SCP,UVLO
最大容性负载 -
转换效率 -
输入电压最小值 -
输入电压最大值 160V
输出方式 -
长*宽*高 32.004mm*20.32mm*11.176mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP08-1103.3SAW/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP08-1103.3SAW/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP08-1103.3SAW/SMD RP08-1103.3SAW/SMD数据手册

RP08-1103.3SAW/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
