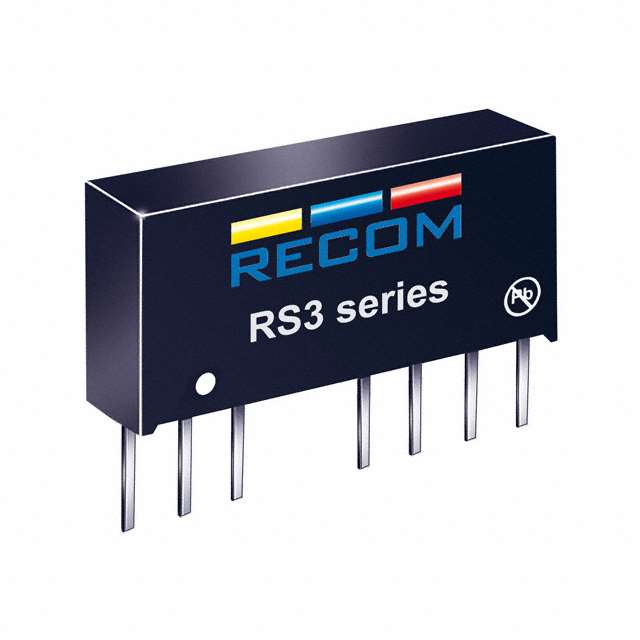

RS3-2405S/H3

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' SIP8 3kV reg 2:1
供应商型号: F-RS3-2405S/H3
供应商: 海外现货
标准整包数: 22
RECOM POWER DC-DC模块 RS3-2405S/H3

RS3-2405S/H3概述

    RS3-S(D)(Z) DC/DC Converter 技术手册

    产品简介


    RS3-S(D)(Z) 是一款高密度、高效能的直流-直流转换器,具有广泛的应用范围。它提供单输出和双输出两种模式,适用于工业级的复杂设计。该转换器能够处理高达3W的功率,并且具备从-40°C到+71°C的工作温度范围,确保其在各种恶劣环境下稳定运行。通过多种认证标准(如UL60950-1、IEC/EN60950-1等),保证了其可靠性和安全性。

    技术参数


    - 输入电压范围:2:1 输入电压范围为4.5-9VDC 或 9-18VDC,3:1 输入电压范围为9-27VDC 或 20-60VDC。
    - 输出电压范围:单输出模式提供3.3V、5V、9V、12V 和 15V;双输出模式提供±3.3V、±5V、±9V、±12V 和 ±15V。
    - 效率:最大效率可达83%。
    - 隔离等级:可选1kVDC、2kVDC 和 3kVDC 隔离选项。
    - 负载调节:满载时的负载调节率在20%到100%负载范围内为0.5%。
    - 启动时间:在大容性负载下启动时间不超过1秒。
    - 保护功能:连续短路保护、过压保护、欠压保护等。

    产品特点和优势


    - 高功率密度:能够在紧凑的空间内实现高效的能量转换。
    - 宽输入电压范围:2:1 或 3:1 的宽输入电压范围使其适应各种电源环境。
    - 高可靠性:通过多项国际安全认证,确保长期稳定的运行。
    - 低纹波噪声:优秀的纹波抑制能力,确保输出信号的纯净度。
    - 灵活控制:具备On/Off 控制功能,可根据需求随时开启或关闭。

    应用案例和使用建议


    - 工业自动化:广泛应用于工业自动化系统,确保系统的稳定供电。
    - 通信设备:在通信设备中作为电源模块,确保系统的可靠运行。
    - 医疗设备:医疗设备对电源的要求极高,该转换器在医疗领域的应用可以确保系统的稳定性。
    使用建议:
    - 负载调节:尽量避免长时间低于10%的负载运行,以免影响性能。
    - 散热管理:尽管该转换器可在较宽的温度范围内运行,但在高温环境下仍需注意散热问题。
    - 保护措施:为确保设备的安全,需要安装适当的保护电路(如熔断器)。

    兼容性和支持


    - 兼容性:该转换器适用于广泛的工业应用环境,且具备良好的电磁兼容性。
    - 支持:RECOM 提供全面的技术支持,包括产品选型、安装指导和售后维护服务。

    常见问题与解决方案


    - 启动时间较长:检查负载电容是否过大,适当减小电容值。
    - 纹波噪声过大:确认电路连接是否正确,检查外部滤波电路是否有效。
    - 温度过高:增加散热片或风扇,改善散热条件。

    总结和推荐


    RS3-S(D)(Z) DC/DC 转换器凭借其高功率密度、宽输入电压范围和优秀的性能,在工业自动化、通信设备和医疗设备等领域具有显著的应用价值。它的高效、可靠和灵活的特性使得它成为众多应用场合的理想选择。强烈推荐此产品给那些需要高性能直流-直流转换解决方案的用户。

RS3-2405S/H3参数

参数
输入电压最大值 36V
类型 -
特性 Remote On/Off,SCP
输出电压组数 1
输出总功率 3W
转换效率 -
输出方式 Fixed
最大容性负载 -
输出电压 5V
开关频率 200KHz
输入电压最小值 18V
散热方式 -
输出电流最大值 600mA
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RS3-2405S/H3厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS3-2405S/H3数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS3-2405S/H3 RS3-2405S/H3数据手册

RS3-2405S/H3封装设计

查看详情并下载
Symbol
Footprint
3D Model
