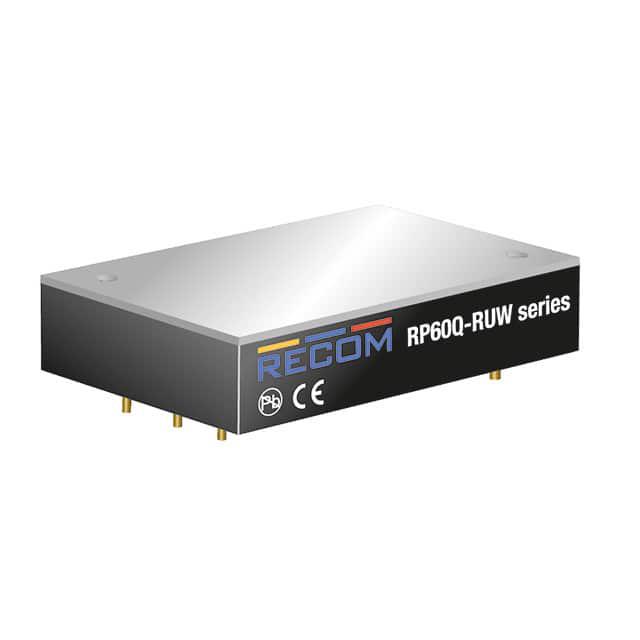

RP60Q-11024SRUW/N

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 60W DC/DC-Converter \'POWERLINE\' 1/4 Brick 3kV reg 12:1
供应商型号: SG-RP60Q-11024SRUW/N
供应商: 期货订购
标准整包数: 2
RECOM POWER DC-DC模块 RP60Q-11024SRUW/N

RP60Q-11024SRUW/N概述

    RP60Q-RUW系列60瓦四分之一砖DC/DC转换器技术手册

    1. 产品简介


    RP60Q-RUW系列是专为铁路机车和高压电池应用设计的DC/DC转换器。该系列转换器具有一个12:1的输入电压范围,能够覆盖从24VDC到110VDC的所有标准输入电压,并提供隔离和调节后的5V、12V、15V、24V或48VDC输出电压。产品通过CE认证,提供三年保修期。

    2. 技术参数


    - 输入电压范围:16VDC 至 160VDC
    - 效率:典型情况下,最高可达到90%
    - 工作温度范围:-40°C至+68°C,无需强制空气冷却或降额操作
    - 隔离电压:输入到输出:3kVAC(1分钟),输入、输出到散热基座:1.5kVAC
    - 瞬态保护:过压、欠压、过流和过温保护
    - 输出调整范围:±10%,可通过外部电阻调整输出电压

    3. 产品特点和优势


    RP60Q-RUW系列转换器的主要特点包括:
    - 广泛的输入电压范围:12:1的输入电压范围(16-160VDC),适用于多种供电环境。
    - 高效率:在整个输入电压范围内保持高效率。
    - 宽泛的工作温度范围:无需额外冷却措施即可在极端温度环境下工作。
    - 内置保护功能:过压、欠压、过流和过温保护,确保系统稳定运行。
    - 简易安装和调试:采用螺纹孔固定,便于在高振动环境中使用。

    4. 应用案例和使用建议


    - 铁路机车:用于轨道车辆的电源供应,确保在各种电力波动条件下稳定运行。
    - 高压电池应用:例如在电动汽车、混合动力汽车中作为辅助电源。

    使用建议:
    - 在设计电路时,应考虑添加外部滤波电容以满足电磁兼容性要求(如EN55032)。
    - 使用热沉(Heat-sink)可以有效降低工作温度,提高可靠性。

    5. 兼容性和支持


    - 兼容性:支持标准四分之一砖尺寸,易于集成到现有设计中。
    - 技术支持:提供全面的技术文档和三包服务(3年保修)。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 确保输入电压在16VDC至160VDC范围内 |
    | 输出电压不稳定 | 检查并调整外部电阻以实现正确的电压输出 |
    | 散热不足导致过温保护触发 | 安装热沉并确保良好散热 |

    7. 总结和推荐


    综上所述,RP60Q-RUW系列转换器以其广泛的输入电压范围、高效的能量转换能力、良好的工作温度适应性以及全面的保护机制,在铁路和高压电池应用领域表现出色。该产品非常适合需要高可靠性的工业和交通领域应用。强烈推荐选择这款高效、稳定的DC/DC转换器。

RP60Q-11024SRUW/N参数

参数
输出电压 24V
输出总功率 -
输入电压最大值 160V
输出方式 -
类型 -
散热方式 -
最大容性负载 -
开关频率 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出电压组数 1
转换效率 90%
输入电压最小值 -
输出电流最大值 2.5A
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP60Q-11024SRUW/N厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP60Q-11024SRUW/N数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP60Q-11024SRUW/N RP60Q-11024SRUW/N数据手册

RP60Q-11024SRUW/N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 1506.2794
20+ ¥ 1421.9277
库存: 20
起订量: 2 增量: 0
交货地:
最小起订量为:2
合计: ¥ 3012.55
