首页  >  产品百科  >  RAC02-12SE/277/W

RAC02-12SE/277/W

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: Recom 2W开关电源, RAC02-SE/277/W系列, 12V 直流输出电压 167mA输出电流, 1输出点
供应商型号: 9011428
供应商: 海外现货
标准整包数: 1

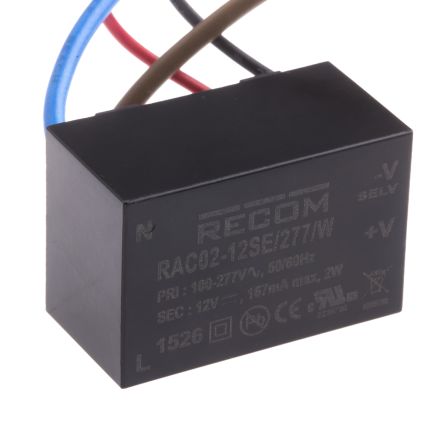

RECOM POWER AC-DC模块 RAC02-12SE/277/W

RAC02-12SE/277/W概述


    产品简介

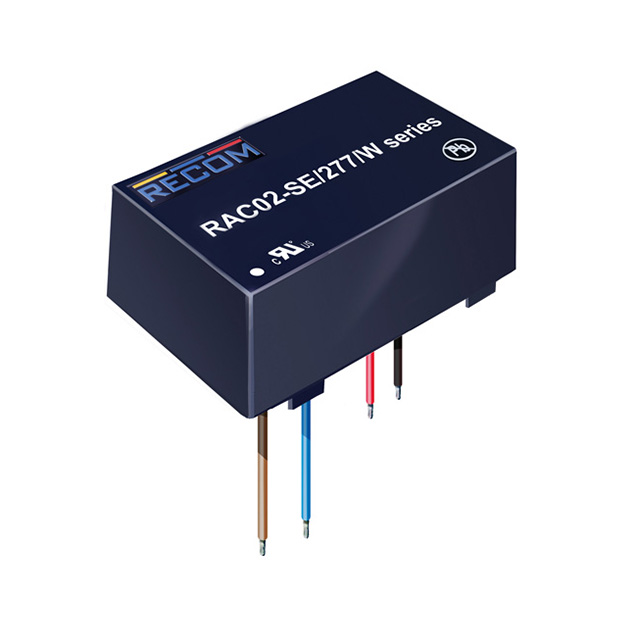

    RAC系列AC/DC转换器是一款超紧凑型电源模块,提供输出电压为3.3V、5V、12V和24V的型号。该转换器适用于需要高能效、低功耗的应用场景,例如家庭自动化、节能待机模式等。RAC02-SE/277/W系列具有3kVAC/1分钟的输入到输出隔离,并且在空载时的最大功率消耗仅为35mW。该系列产品已通过多项安全和电磁兼容性认证,包括EN55032、EN55024、EN55014等标准。

    技术参数


    - 输入电压范围: 85VAC-305VAC 或 120VDC-430VDC
    - 输入电流:
    - 115VAC: 47mA
    - 230VAC: 30mA
    - 启动冲击电流:
    - 115VAC: 15A
    - 230VAC: 30A
    - 空载功耗: 最大35mW
    - 输入频率范围: 47Hz-440Hz
    - 保持时间: 115VAC时为18ms
    - 内部工作频率: 额定输入电压下的100%负载时为55kHz
    - 输出纹波和噪声:
    - 3.3V输出: 300mVp-p
    - 5V、12V、24V输出: 250mVp-p
    - 效率: 最高达76%
    - 输出电压精度: 最大±6.0%
    - 线性调节范围: 低线至高线全负载时±1.5%
    - 负载调节范围: 2%-100%负载时6.0%
    - 短路保护: 持续低于100mW,自动恢复
    - 过电压保护: 电压钳位在110%-140%
    - 过电流限制: 110%-190%
    - 隔离电压: 输入到输出测试1分钟为3kVAC
    - 绝缘电阻: 最小1GΩ
    - 泄漏电流: 最大10μA(85-305VAC, 47-63Hz)

    产品特点和优势


    RAC02-SE/277/W系列具有以下特点和优势:
    - 超低空载功耗: 最大仅35mW,适合用于节能待机模式。
    - 高效率: 在额定输入电压下,最高可达76%。
    - 高隔离电压: 输出与输入之间为3kVAC/1分钟,确保良好的安全性能。
    - 多重保护机制: 包括短路保护(SCP)、过电压保护(OVP)和过电流限制。
    - 宽工作温度范围: 能够在-40°C至+85°C的环境下稳定运行。
    - 紧凑设计: 高度小于18mm,适用于空间有限的应用场合。

    应用案例和使用建议


    RAC02-SE/277/W系列适用于多种应用场合,如家庭自动化系统、网络设备、医疗设备等。以下是一些使用建议:
    - 家用电器: 可用于家庭自动化系统中的传感器和控制器,这些设备通常需要低功耗和高可靠性。
    - 工业控制: 在工业环境中,这些转换器可以用于各种控制设备,例如PLC(可编程逻辑控制器)。
    - 医疗设备: 由于其高效率和高可靠性,这些转换器也非常适合用于医疗设备,以确保稳定的电力供应。
    使用建议:
    - 确保输入电压在规定的范围内,并注意启动冲击电流,选择适当的熔断器。
    - 定期检查散热情况,确保转换器在高温环境下能够正常工作。

    兼容性和支持


    RAC02-SE/277/W系列已经获得多项认证,包括UL60950-1、EN60950-1、EN60335-1、EN55032等。这些认证确保了产品在全球范围内的合规性和安全性。RECOM公司提供3年的保修期,并承诺在产品使用过程中提供技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 启动时出现较高的启动冲击电流。
    - 解决方案: 使用慢速熔断器以减少冲击电流的影响。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,并确认负载条件是否符合要求。
    - 问题: 产品不能正常启动。
    - 解决方案: 检查输入电压是否符合要求,特别是在低输入电压(85-140VAC)条件下,确保温度在合适的范围内。

    总结和推荐


    总体而言,RAC02-SE/277/W系列转换器是一款高性能、高可靠性的电源解决方案。它具有超低功耗、高效率、宽工作温度范围等显著优势,适用于多种应用场景。此外,该系列还通过了多项安全和电磁兼容性认证,进一步提升了其在市场上的竞争力。因此,强烈推荐在需要高效、可靠的电源转换器的项目中使用这款产品。

RAC02-12SE/277/W参数

参数
输出总功率 2W
输出电流最大值 167mA
散热方式 -
输出电压组数 1
转换效率 73%
输出方式 Fixed
特性 DC Input Capable,Universal Input
输出电压 12V
输入电压最大值 305V
输入电压最小值 85V~305V(AC)
开关频率 -
最大容性负载 -
类型 -
长*宽*高 33.7mm(长度)*22.2mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 盒装,散装

RAC02-12SE/277/W厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC02-12SE/277/W数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC02-12SE/277/W RAC02-12SE/277/W数据手册

RAC02-12SE/277/W封装设计

查看详情并下载
Symbol
Footprint
3D Model
