R1S12-1209/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1S12-1209/HP-R
供应商: 期货订购
标准整包数: 500

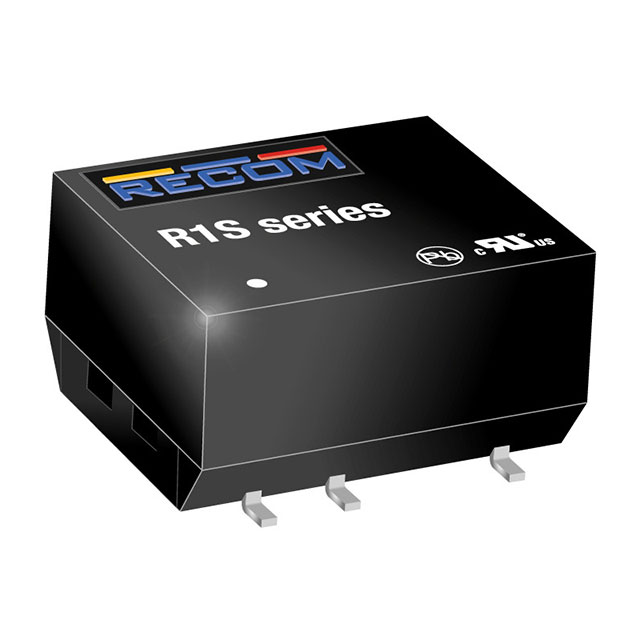

RECOM POWER DC-DC模块 R1S12-1209/HP-R

R1S12-1209/HP-R概述


    产品简介


    RECOM 的 R1S 和 R1D 系列 DC/DC 转换器是用于封闭式无框架设计的集成解决方案。这些转换器旨在满足一般用途和工业低功率隔离及电压匹配的需求,特别适用于需要表面贴装(SMD)转换器的应用场景。R1S 和 R1D 系列涵盖了单输出和双输出版本,具有宽泛的工作温度范围(-40°C 到 +100°C),无需降额。

    技术参数


    - 输入电压范围:±10%
    - 输出电压精度:典型值为 ±2%,最大值为 ±5%
    - 线路调节率:各类别典型值为 1.2%/1% 输入电压
    - 负载调节率:
    - 3.3V 输出类型:典型值 15%,最大值 20%
    - 5V 输出类型:典型值 12%,最大值 15%
    - 9V 输出类型:典型值 7%,最大值 10%
    - 12V, 15V, 24V 输出类型:典型值 6%,最大值 10%
    - 输出纹波和噪声:典型值 50mVp-p,最大值 100mVp-p
    - 工作频率:最低 20kHz,典型值 60kHz,最高 100kHz
    - 隔离电压:
    - 非 H 型号:测试值 1000VDC,额定值 500VAC / 60Hz
    - H 型号:测试值 3000VDC,额定值 1500VAC / 60Hz
    - 效率:最高可达 84%

    产品特点和优势


    - 全面符合 RoHS 6/6 标准
    - 全功率操作温度范围:-40°C 到 +100°C
    - 隔离选项:可选 1kVDC 或 3kVDC 隔离
    - 认证:UL / CSA 认证,符合 EN60950-1 和 EN60601-1 医疗安全标准
    - 适合自动装配:包括蒸汽相焊接
    - 连续短路保护:可选
    - 内置 EN55022 Class A 滤波器

    应用案例和使用建议


    R1S 和 R1D 系列转换器广泛应用于通用和工业应用中的低功耗隔离电源设计。它们常被用于医疗设备、通信系统、仪器仪表等领域,以提供稳定可靠的电源供应。
    使用建议
    - 在高湿度环境下使用时,建议增加额外的湿度防护措施。
    - 使用过程中注意散热,特别是在高温环境中运行时。
    - 结合具体应用需求选择合适的输入电压、输出电压及隔离等级。

    兼容性和支持


    R1S 和 R1D 系列转换器具有良好的兼容性,可以与其他标准的电子元件配合使用。RECOM 提供全方位的技术支持,包括详细的安装指南、应用说明和技术支持服务。

    常见问题与解决方案


    - 问题 1:电源启动时间过长。
    - 解决方案:确保输入电压和负载条件满足规范要求;检查是否有过大的电容负载。

    - 问题 2:输出电压不稳定。
    - 解决方案:重新确认所有接线连接正确;检查是否满足线路和负载调节要求。
    - 问题 3:输出纹波过高。
    - 解决方案:检查滤波电路是否正常工作;考虑更换更大容量的电容或更好的滤波器。

    总结和推荐


    RECOM 的 R1S 和 R1D 系列 DC/DC 转换器具备多种显著优势,如高效率、宽泛的工作温度范围和多样的隔离选项,使其成为多种应用场景的理想选择。对于那些需要可靠、高效电源解决方案的设计者而言,它们是值得推荐的产品。

R1S12-1209/HP-R参数

参数
特性 SCP
输出方式 -
输出总功率 -
输出电压组数 1
输入电压最小值 -
输出电流最大值 111mA
输出电压 9V
开关频率 -
最大容性负载 -
转换效率 -
输入电压最大值 13.2V
类型 -
散热方式 -
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R1S12-1209/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S12-1209/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S12-1209/HP-R R1S12-1209/HP-R数据手册

R1S12-1209/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
