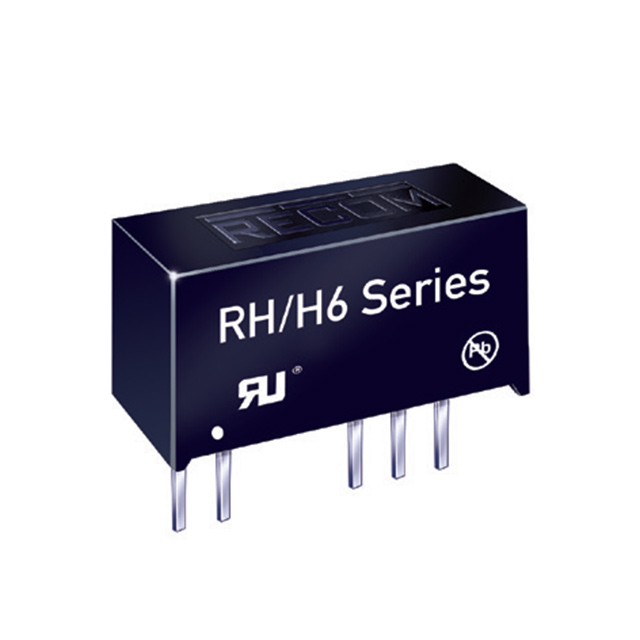

RK-2412S/H6

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RK系列, 21.6→ 26.4 V 直流输入, 12V 直流输出, 1W
供应商型号: J-RECO-0031524
供应商: Chip1stop
标准整包数: 1
RECOM POWER DC-DC模块 RK-2412S/H6

RK-2412S/H6概述

    电子元器件产品技术手册解析:RK/H6与RH/H6系列1W DC/DC转换器

    1. 产品简介


    RK/H6 和 RH/H6 系列1W DC/DC转换器是一款高性能的单输出和双输出电源转换模块。这些转换器适用于工业和高隔离测试测量应用,提供高达6.4kVDC的隔离电压,具有宽泛的工作温度范围和卓越的容性负载能力。它们的主要功能是将输入的直流电压转换为所需的输出电压,以满足各种电子设备的需求。

    2. 技术参数


    以下是根据手册中的数据整理的技术参数列表:
    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 启动时间 | 20毫秒(典型值) |
    | 工作频率 | 80kHz(典型值) |
    | 最小负载 | 0% |
    | 输出纹波和噪声 | 60mVp-p至120mVp-p(典型值) |
    | 隔离电压(测试) | 6.4kVDC / 1秒 |
    | 隔离电压(额定) | 5.2VDC / 1分钟 |
    | 隔离电容 | ≤75pF(最大值) |
    | 隔离电阻 | ≥10GΩ(最小值) |
    | 工作温度范围 | -40°C 至 +90°C(无降额) |
    | 存储温度范围 | -55°C 至 +125°C |
    | MTBF | +25°C 下为14919×10³小时;+85°C下为9468×10³小时 |
    | EMC标准 | EN55022, Class A (无需外部滤波器) |

    3. 产品特点和优势


    - 高隔离电压:6.4kVDC的隔离电压确保了出色的电气安全性能。
    - 宽温范围:从-40°C到+90°C的工作温度范围使其适用于严苛的工业环境。
    - 高容性负载能力:能够处理高达1000μF的容性负载。
    - 连续短路保护:内置持续短路保护功能提高了系统的可靠性。
    - 集成EMC滤波器:内置EN55022 Class A滤波器,减少了对外部滤波器的需求,降低了系统成本。

    4. 应用案例和使用建议


    RK/H6和RH/H6系列非常适合用于要求高隔离度的测试仪器和工业自动化设备。例如,在工厂自动化系统中,这些转换器可以用于传感器和控制器之间的电源供给。在实际应用中,需要注意以下几点:
    - 环境适应性:考虑到高温度和湿度环境,选择适合的安装位置以避免过热。
    - 负载调整:在启动时确保负载不会过高,以免对系统造成冲击。
    - 电源线路布局:合理规划电源线布局,减少电磁干扰。

    5. 兼容性和支持


    - 兼容性:这些转换器与其他RECOM品牌的电源产品兼容,便于系统集成。
    - 支持和维护:RECOM提供全面的技术支持,包括应用指南和技术文档。此外,还提供了详尽的安全认证和合规性文件,确保产品的合法性和安全性。

    6. 常见问题与解决方案


    - 问题1:启动时间过长
    - 解决方案:检查输入电压是否稳定,确认输入电容容量足够。

    - 问题2:输出电压不稳定
    - 解决方案:调整负载,确认负载不超出额定范围,同时检查电源线路是否有接触不良。

    7. 总结和推荐


    总的来说,RK/H6和RH/H6系列1W DC/DC转换器凭借其出色的电气特性和广泛的适用范围,成为工业和测试测量领域的理想选择。其在高温环境下的稳定性能和高隔离电压能力尤为突出。对于需要高可靠性的场合,如工业自动化设备和测试仪器,强烈推荐使用此系列产品。

RK-2412S/H6参数

参数
开关频率 80KHz(Typ)
输出电压 12V
输入电压最小值 24V
输入电压最大值 26.4V
转换效率 79%
散热方式 -
最大容性负载 -
输出方式 Fixed
输出电压组数 1
输出电流最大值 84mA
输出总功率 -
类型 -
特性 SCP
长*宽*高 19.65mm*7.05mm*10.2mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
