R1D12-1524/P-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1D12-1524/P-R
供应商: 期货订购
标准整包数: 500

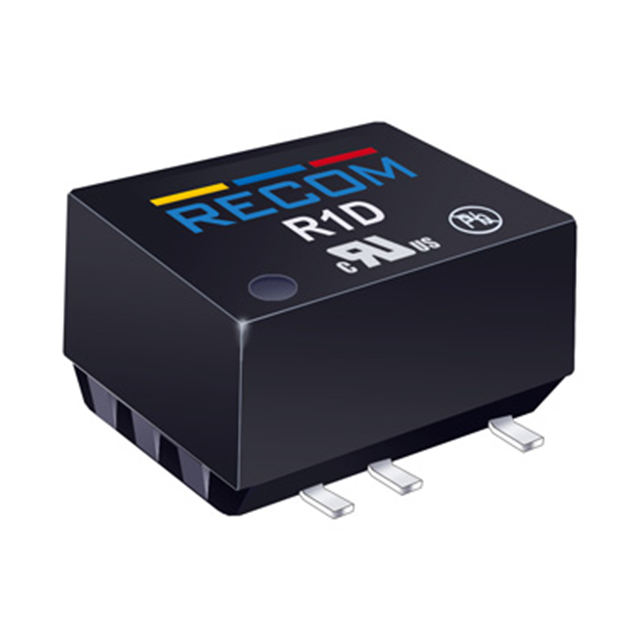

RECOM POWER DC-DC模块 R1D12-1524/P-R

R1D12-1524/P-R概述

    R1S 和 R1D 转换器技术手册

    1. 产品简介


    R1S 和 R1D 系列转换器属于封闭式开架型,未采用灌封材料封装。这些转换器主要用于通用及工业低功率隔离和电压匹配应用场合,适用于需要表面贴装(SMD)的应用场景。其典型应用包括电源管理、自动化控制系统等。

    2. 技术参数


    根据技术手册,R1S 和 R1D 系列转换器的技术参数如下:
    - 输入电压范围:±10%
    - 输出电压精度:±2%(典型值),±5%(最大值)
    - 线性调节率:所有型号为 1.2%/1% 输入电压典型值
    - 负载调节率:3.3V 输出类型为 15%(典型值),20%(最大值);5V 输出类型为 12%(典型值),15%(最大值);9V 输出类型为 7%(典型值),10%(最大值);12V、15V、24V 输出类型为 6%(典型值),10%(最大值)
    - 输出纹波和噪声(带宽限制为 20MHz):50mVp-p(典型值),100mVp-p(最大值)
    - 工作频率:最小 20kHz,典型 60kHz,最大 100kHz
    - 效率:高达 84%
    - 隔离电压:1000VDC(额定 1分钟)
    - H 级隔离电压:3000VDC(额定 1分钟)

    3. 产品特点和优势


    - 符合RoHS标准:完全符合RoHS 6/6标准。
    - 高效率:效率可达 84%。
    - 环境适应性:可在 -40°C 至 +100°C 的温度范围内正常工作,无需降额处理。
    - 全面保护:提供可选的连续短路保护。
    - 认证:通过多项安全和医疗设备标准认证,如UL/CSA、IEC 60950-1 和 IEC 60601-1 认证。
    - 适合自动化装配:适合全自动组装,包括蒸汽相焊接。

    4. 应用案例和使用建议


    - 应用案例:用于自动化生产线上的电源模块,适合需要高效率和可靠性的场合。
    - 使用建议:在设计电路时需考虑负载的变化,确保转换器在满载下的效率。对于不同的应用场合,选择合适的输出电压型号,例如对于医疗设备可以选用H级隔离型号以增强安全性。

    5. 兼容性和支持


    - 兼容性:与多种电子元件兼容,可应用于各类自动化设备。
    - 支持:制造商提供详细的安装指南和技术支持,帮助用户解决安装过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决方案:检查负载变化,必要时调整输出电容器容量。
    - 问题2:转换器过热。
    - 解决方案:确认工作环境温度在规定范围内,避免超过最高温度限制。

    7. 总结和推荐


    - 综合评估:R1S 和 R1D 系列转换器具备高效、稳定、高可靠性等特点,适用于多种工业和医疗应用场景。
    - 推荐:强烈推荐使用,特别适合于需要高效率、高可靠性的场合,如自动化控制系统、医疗设备等。

R1D12-1524/P-R参数

参数
输入电压最小值 -
输出总功率 -
输出电流最大值 21mA,21mA
输出电压 24V
特性 SCP
输出电压组数 2
最大容性负载 -
类型 -
散热方式 -
开关频率 -
输出方式 -
输入电压最大值 16.5V
转换效率 -
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1D12-1524/P-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D12-1524/P-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D12-1524/P-R R1D12-1524/P-R数据手册

R1D12-1524/P-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 71.8675
5000+ ¥ 67.8429
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 35933.75
