R0.25S12-053.3/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.25W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R0.25S12-053.3/HP-R
供应商: 期货订购
标准整包数: 500

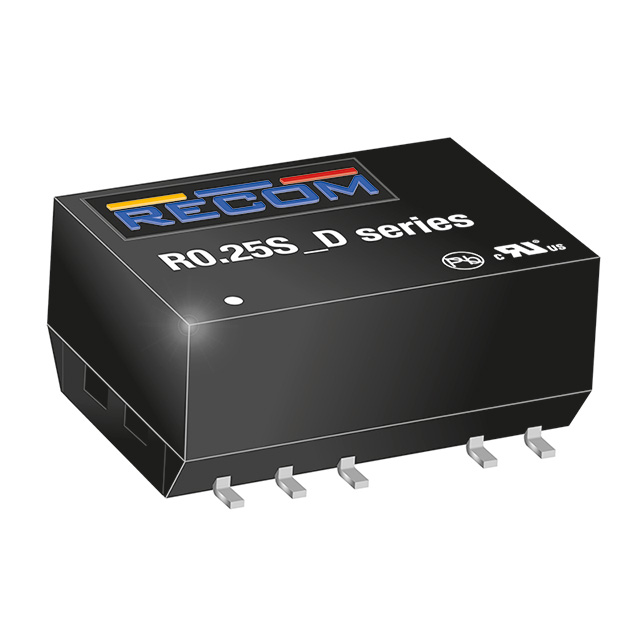

RECOM POWER DC-DC模块 R0.25S12-053.3/HP-R

R0.25S12-053.3/HP-R概述

    电子元器件产品技术手册:RECOM ECO-1 系列 DC/DC 转换器

    产品简介


    RECOM ECO-1 系列是一款高效能、封装紧凑的直流-直流(DC/DC)转换器,提供单路、双路和独立输出。该系列转换器广泛应用于通用电源及工业低功率隔离和电压匹配领域,特别适合于需要表面贴装技术(SMD)的应用场景。该系列产品以其宽广的工作温度范围(-40°C 到 +100°C)和多种封装选项而著称,支持全自动装配,适用于各种自动化焊接工艺。

    技术参数


    以下是RECOM ECO-1 系列的技术参数摘要:
    - 输入电压范围:±10%
    - 效率:最高可达70%
    - 最小负载:0%
    - 内部工作频率:20kHz 至 90kHz
    - 输出纹波和噪声:在20MHz带宽下为100mVp-p
    - 隔离电压:1kVDC 或 3kVDC(可选)
    - 启动电容负载:最大可达到1000µF(根据型号不同有所差异)
    - 保护特性:短路保护
    - 认证标准:符合UL60950-1, CAN/CSA-C22.2 No. 60950-1-07, IEC/EN60950-1, EN55032合规标准

    产品特点和优势


    1. 宽温工作范围:能够在极端环境下(-40°C 至 +100°C)稳定工作,无需降额。
    2. 高可靠性:MTBF(平均无故障时间)超过4百万小时。
    3. 短路保护功能:连续短路保护功能可确保长期稳定性。
    4. 环保认证:RoHS 2+ 和 REACH 合规,满足严格的环保要求。
    5. 自动化兼容性:适用于自动化生产线,支持表面贴装和回流焊工艺。

    应用案例和使用建议


    - 工业控制设备:可用于机器视觉系统、工业计算机和其他需要高可靠性的控制模块。
    - 电信设备:在通信设备中作为辅助电源,以提高系统的稳定性和可靠性。
    - 医疗器械:在医疗设备中,用于为传感器和信号处理电路提供稳定的电源。
    使用建议:
    - 确保电源输入电压在指定范围内,避免过高或过低的输入电压导致损坏。
    - 在使用过程中注意散热管理,特别是在高温环境下。
    - 建议配合滤波器以进一步降低电磁干扰,提高电源质量。

    兼容性和支持


    RECOM ECO-1 系列转换器具备广泛的兼容性,可以与各类设备和系统无缝集成。RECOM公司提供全面的技术支持和服务,包括详细的安装指南、用户手册和技术咨询,帮助客户更好地利用该系列产品。

    常见问题与解决方案


    1. 问题:启动时电容负载过大。
    - 解决方案:选择合适的启动电容,参考制造商推荐值。
    2. 问题:工作时效率下降。
    - 解决方案:检查输入电压是否在规定范围内,确认负载情况,并适当调整负载。
    3. 问题:过热。
    - 解决方案:确保良好的散热设计,考虑外部散热措施如散热片。

    总结和推荐


    RECOM ECO-1 系列 DC/DC 转换器凭借其高效率、宽工作温度范围和多重保护功能,成为适用于工业控制、通信设备及医疗设备的理想选择。鉴于其出色的性能和高可靠性,强烈推荐在上述应用场合中使用。无论是成本敏感型还是高性能需求的项目,RECOM ECO-1 系列都能满足您的需求。

R0.25S12-053.3/HP-R参数

参数
输出电压 3.3V
类型 -
输出电压组数 1
输出方式 -
输入电压最小值 5V
输出总功率 -
散热方式 -
输出电流最大值 76mA
最大容性负载 -
开关频率 -
转换效率 -
特性 SCP
输入电压最大值 5.5V
长*宽*高 15.24mm*10.7mm*7mm
通用封装 SMD-10
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 卷带包装

R0.25S12-053.3/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.25S12-053.3/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.25S12-053.3/HP-R R0.25S12-053.3/HP-R数据手册

R0.25S12-053.3/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
