REC3.5-1205SRW/R10/A/CTRL

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3.5W DC/DC-Converter \'ECONOLINE\' DIP24 10kV reg 2:
供应商型号: SG-REC3.5-1205SRW/R10/A/CTRL
供应商: 期货订购
标准整包数: 15

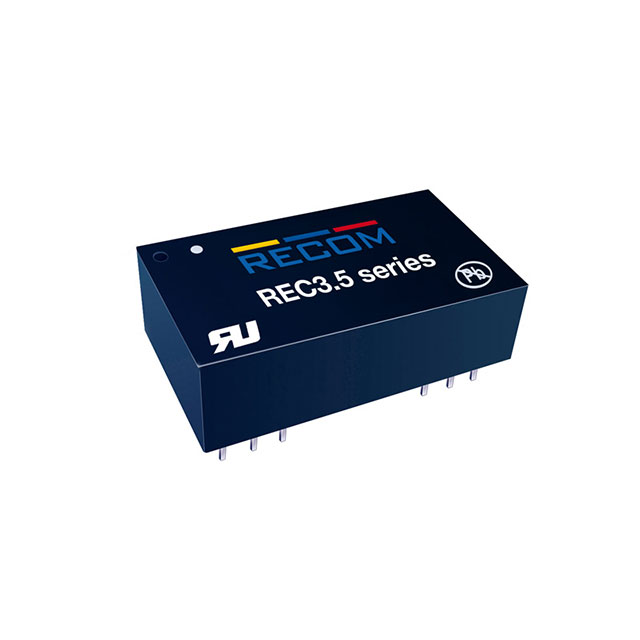

RECOM POWER DC-DC模块 REC3.5-1205SRW/R10/A/CTRL

REC3.5-1205SRW/R10/A/CTRL概述

    ECONOLINE DC/DC Converter — REC3.5/R

    产品简介


    ECONOLINE DC/DC Converter系列的产品之一,型号为REC3.5/R,是具有高可靠性的电源转换模块。它采用了工业标准的DIP24封装,适用于多种电子设备中。这款DC/DC转换器的主要特点是提供了强化绝缘功能,输出功率可达3.5瓦,并且能够连续短路保护。REC3.5/R具备宽输入电压范围(2:1),通过不同的配置选项,可以适应不同的应用需求,非常适合医疗、工业监控和测量系统等领域。

    技术参数


    - 输入电压范围:2:1,输入电压范围为9V至75V DC
    - 输出电压范围:单/双输出,从±5V至±24V不等
    - 输出功率:3.5瓦
    - 效率:最高可达86%
    - 隔离等级:8kVDC(4kVAC/1分钟)或10kVDC(5kVAC/1分钟)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:95%RH
    - 无负载功耗:最大400mW
    - 最小负载:全负载的20%
    - 输入浪涌:5V型最大16V,12V型最大25V,24V型最大50V,48V型最大100V
    - 隔离电容:20pF
    - 隔离电阻:最小10GΩ
    - 瞬态响应:25%负载阶跃变化下典型值为1ms
    - 开关频率:150kHz至500kHz

    产品特点和优势


    - 安全认证:该产品已通过医疗安全标准(如C22.2-No. 60950,C22.2-601.1,UL-60601.1等)认证,适用于医疗设备和其他需要高安全性认证的应用。
    - 高效能:高达86%的转换效率使其成为同类产品中的佼佼者。
    - 高可靠性:可承受短期140%额定功率,提供连续短路保护,并能在严苛的工作环境下长期稳定运行。
    - 灵活的控制选项:提供了两种不同引脚布局(“A”和“C”),并且支持控制引脚(/CTRL)选项,增加了使用的灵活性。
    - 低泄漏电流:隔离电容仅为20pF,适合需要低泄漏电流的应用。

    应用案例和使用建议


    - HT监控电路:由于其高隔离能力,REC3.5/R特别适用于高压监测系统。
    - 智能电网:可以用于智能电表等电力计量装置,确保数据的准确传输。
    - IGBT隔离电源供应:该产品还广泛应用于IGBT隔离电源供应系统中,确保在大电容负载下的稳定工作。
    使用建议:
    - 确保正确设置控制引脚(/CTRL)以实现远程开启和关闭。
    - 在设计系统时考虑散热措施,避免超过最大工作温度限制。
    - 根据具体的应用要求选择合适的输入电压范围和输出电压范围。

    兼容性和支持


    REC3.5/R与其他电子元件的兼容性良好,可以方便地集成到各种电路设计中。RECOM公司提供了详尽的技术支持和维护服务,确保客户能够顺利使用并获得技术支持。

    常见问题与解决方案


    - Q: 如何判断输入电压是否超出范围?
    - A: 参考产品规格书中的输入电压范围,如果实际输入电压不在范围内,请采取相应的降压或升压措施。
    - Q: 发生短路时如何自动恢复?
    - A: 该转换器具有连续短路保护功能,在发生短路时会自动重启。需要注意的是,这可能会影响其他电路组件。
    - Q: 如何确保高效启动?
    - A: 需要在输入端接入适当的电容以确保启动时的电流供应充足。根据规格书中提供的电容值进行配置。

    总结和推荐


    总体而言,ECONOLINE REC3.5/R是一款高度可靠的DC/DC转换器,具备出色的性能和广泛的应用前景。它的高隔离能力和高效的能量转换能力,使得其成为医疗、工业自动化和智能电网等多个领域的理想选择。如果你正在寻找一款性能优越且可靠的DC/DC转换器,强烈推荐考虑ECONOLINE REC3.5/R。

REC3.5-1205SRW/R10/A/CTRL参数

参数
最大容性负载 -
特性 Remote On/Off,SCP
输入电压最小值 -
散热方式 -
开关频率 -
输出电流最大值 700mA
输出总功率 -
转换效率 80%
输出电压 5V
输入电压最大值 18V
类型 -
输出方式 -
输出电压组数 1
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3.5-1205SRW/R10/A/CTRL厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3.5-1205SRW/R10/A/CTRL数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3.5-1205SRW/R10/A/CTRL REC3.5-1205SRW/R10/A/CTRL数据手册

REC3.5-1205SRW/R10/A/CTRL封装设计

查看详情并下载
Symbol
Footprint
3D Model
