首页  >  产品百科  >  RAC05-15DA-ST

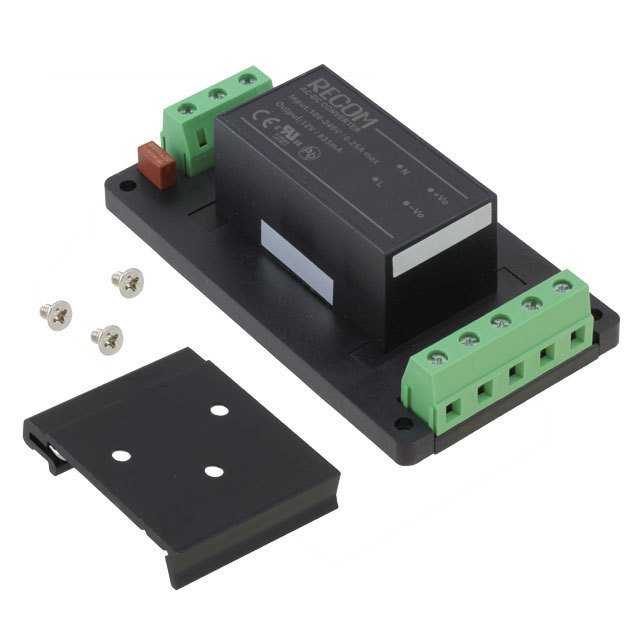

RAC05-15DA-ST

产品分类: AC-DC模块
厂牌: RECOM POWER
产品描述: DC Input Capable,Universal Input 160mA,160mA 15V 2 90V~264V(AC) DIN导轨安装
供应商型号: ZT-RAC05-15DA-ST
供应商: 海外现货
标准整包数: 1
RECOM POWER AC-DC模块 RAC05-15DA-ST

RAC05-15DA-ST概述


    产品简介


    RAC05-A系列AC-DC电源模块是一款适用于印刷电路板(PCB)安装的紧凑型开关式交流直流电源模块。其具备单输出和双输出版本,可选择螺丝端子连接方式或DIN导轨安装。该电源模块主要用于广泛的应用领域,包括但不限于通信设备、医疗设备、工业控制系统等。

    技术参数


    | 参数名称 | 值 |

    | 输入电压范围 | 90-264 VAC 或 120-370 VDC |
    | 输出电压选项 | 3.3V、5V、12V、15V、24V、±5V、±12V、±15V |
    | 输出电流 | 1500 mA(3.3V)、1000 mA(5V)、416 mA(12V)、333 mA(15V)、200 mA(24V)、±500 mA(±5V)、±200 mA(±12V)、±160 mA(±15V) |
    | 额定功率 | 5 W |
    | 输入频率范围(AC输入) | 47-440 Hz |
    | 空载功耗 | 1.18 W |
    | 启动电流(<2 ms) | 10 A(115 VAC)、20 A(230 VAC) |
    | 漏电流 | ≤ 0.75 mA |
    | 输出电压精度(满载) | ±2% |
    | 线路电压调节(低线、高线满载) | ±0.3% |
    | 负载电压调节(5%-100%满载) | ±0.5% |
    | 输出纹波和噪声(限20 MHz) | 纹波 <0.2% Vout + 40 mVp-p最大 |
    | 噪声 | 0.5% Vout + 50 mVp-p最大 |
    | 工作频率 | 100 kHz典型值 |
    | 冲击隔离电压(输入到输出) | 3 kVAC / 1分钟 |
    | 绝缘电阻 | 100 MΩ最大 |
    | 短路保护 | 循环重启 |
    | 运行温度范围 | 标准:-25°C 至 +70°C(自由空气对流,负载降额),扩展:-40°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +85°C |
    | 湿度 | 95% RH最大 |
    | 包装重量 | 80 g |
    | EMC符合标准 | EN 55022 Class B / EN 50082-1 |
    | MTBF(+25°C) | 300 x 10^3 小时 |

    产品特点和优势


    1. 紧凑设计:RAC05-A系列采用紧凑的PCB安装设计,节省空间。
    2. 宽泛输入电压范围:支持90-264 VAC或120-370 VDC输入,适用于全球各种电压标准。
    3. 高效率:最高可达71%的效率,减少能量损耗。
    4. 低输出纹波和噪声:提供低纹波和噪声的输出,确保系统稳定运行。
    5. 短路保护:具有循环重启的短路保护功能,确保长时间安全可靠运行。
    6. UL认证和CE标志:通过UL60950-1认证和CE标志,满足严格的国际安全标准。

    应用案例和使用建议


    应用案例
    1. 通信设备:适用于通信基站,路由器等设备的电源供应。
    2. 医疗设备:作为医疗器械的电源供应,确保稳定可靠的电力供应。
    3. 工业控制系统:用于各种工业自动化设备的电源供给。
    使用建议
    1. 环境考虑:确保使用环境中湿度不超过95%,并避免极端温度条件。
    2. 散热管理:合理布局,确保良好的通风和散热,特别是在满载状态下。
    3. 保护措施:建议添加适当的过载保护装置,以防止设备过热和损坏。

    兼容性和支持


    RAC05-A系列可以与其他电子元器件和设备配合使用,支持多种安装方式,如PCB安装、螺丝端子连接或DIN导轨安装。厂商提供详尽的技术支持文档和专业团队,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否正常,确认所有连接是否牢固。 |
    | 输出电压不稳定 | 检查负载变化是否过大,调整输出滤波器。 |
    | 系统过热 | 检查散热措施是否到位,适当增加通风。 |
    | 纹波和噪声过大 | 确认输出电容是否匹配,更换更大容量的电容。 |

    总结和推荐


    综上所述,RAC05-A系列AC-DC电源模块是一款性能卓越、稳定性高的电源解决方案。其广泛的应用范围和出色的特性使其成为众多领域的理想选择。强烈推荐使用RAC05-A系列AC-DC电源模块,无论是用于通信设备、医疗设备还是工业控制系统,都能提供可靠且高效的电力供应。

RAC05-15DA-ST参数

参数
特性 DC Input Capable,Universal Input
开关频率 -
输出总功率 -
输入电压最小值 90V~264V(AC)
输出电流最大值 160mA,160mA
转换效率 -
输出电压组数 2
输出方式 -
类型 -
输出电压 15V
输入电压最大值 -
最大容性负载 -
散热方式 -
安装方式 DIN导轨安装
应用等级 商用级
零件状态 新设计不推荐

RAC05-15DA-ST厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RAC05-15DA-ST数据手册

厂牌 PDF简要描述 下载
RECOM POWER AC-DC模块 RECOM POWER RAC05-15DA-ST RAC05-15DA-ST数据手册

RAC05-15DA-ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 77.777 ¥ 651.7717
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
