首页  >  产品百科  >  REC6-1215SRW/R10/C/X1

REC6-1215SRW/R10/C/X1

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: SCP,UVLO 400mA 15V 1 18V 通孔安装
供应商型号: ZT-REC6-1215SRW/R10/C/X1
供应商: 海外现货
标准整包数: 1

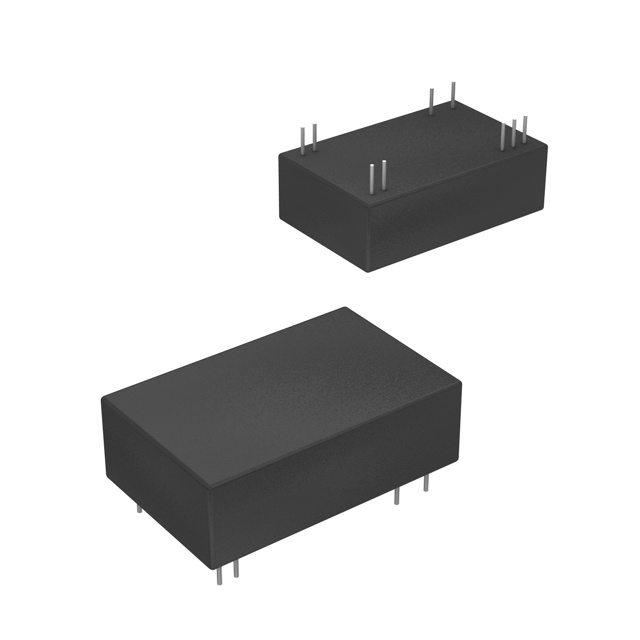

RECOM POWER DC-DC模块 REC6-1215SRW/R10/C/X1

REC6-1215SRW/R10/C/X1概述

    ECONOLINE DC/DC Converter REC6/R 技术手册

    产品简介


    ECONOLINE 系列的 DC/DC 转换器,特别是 REC6/R 型号,是一种高性能、高可靠性的隔离型电源转换器。该产品通过提供高达 6W 的稳态输出功率和广泛的输入电压范围(2:1 输入),在多种工业和医疗应用中表现出色。REC6/R 具有行业标准的 DIP24 封装形式,适用于各种电路设计和安装要求。此外,其独特的增强型隔离功能(最高可达 10kVDC)使其特别适合于高压监测电路、主电源表、IGBT 隔离电源供应和其他复杂的工业及医疗应用。

    技术参数


    | 参数 | 规格 |

    | 输出功率 | 6W |
    | 输入电压范围 | 9 - 18VDC, 18 - 36VDC, 36 - 75VDC |
    | 输出电压精度 | ±2% 最大 |
    | 线性调节率 | ±0.3% 最大 |
    | 负载调节率 | ±0.6% 最大 |
    | 冲击耐受电压 | 5V 类型:16VDC 最大;12V 类型:25VDC 最大;24V 类型:50VDC 最大;48V 类型:100VDC 最大 |
    | 欠压锁定功能 | 5V 类型:3.5V 最大(±20%);12V 类型:7V 最大(±20%);24V 类型:15V 最大(±10%);48V 类型:32V 最大(±10%) |
    | 效率 | 最高可达 86% |
    | 工作温度范围 | 自由对流条件下:-40°C 至 +75°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | 最小 10GΩ |

    产品特点和优势


    - 增强型隔离:最高可达到 10kVDC 的隔离能力,确保产品在高压监测电路中的稳定性和安全性。
    - 高效率:高达 86% 的转换效率,降低能源消耗和发热,提升整体系统效率。
    - 宽输入电压范围:2:1 的输入电压范围使其能够适应不同的电源环境,灵活性更高。
    - 短路保护:具备连续短路保护功能,在过载情况下自动重启,保障设备安全。
    - 多重认证:符合 EN、CSA 和 CB 认证标准,且已获得医疗认证(MDD、ISO14971)。
    - 两种引脚配置:提供 A 和 C 两种引脚配置选项,适应不同应用需求。
    - 控制针脚选择:可选的控制针脚功能,允许远程开/关控制,提高操作便利性。

    应用案例和使用建议


    应用场景
    - 医疗设备中的高压监测电路
    - 主电源表
    - IGBT 隔离电源供应
    - 复杂的工业控制系统
    使用建议
    - 在设计时应注意负载的电容值,以避免启动时间过长而损坏转换器。
    - 使用时应充分考虑输入电压的变化范围,避免超出规定的输入电压范围。
    - 对于需要长时间运行的应用,应保证良好的散热条件,避免因过热导致故障。

    兼容性和支持


    REC6/R 转换器具有良好的兼容性,可以与其他标准电子元器件配合使用。RECOM 提供了详细的技术支持文档和应用指南,用户可以根据需要获取更多信息和帮助。

    常见问题与解决方案


    - 问题:启动时电容器负载过大。
    解决方法:确保电容负载不超过规定的最大值,推荐使用陶瓷电容器。
    - 问题:输入电压波动较大。
    解决方法:使用更稳定的电源,或者增加输入滤波器。
    - 问题:输出电压不稳定。
    解决方法:检查负载电流是否超出额定范围,确保输入电压在正常范围内。

    总结和推荐


    综上所述,ECONOLINE REC6/R 系列 DC/DC 转换器凭借其卓越的性能、广泛的应用领域以及全面的技术支持,在工业和医疗领域的应用中表现出色。其独特的优势使其成为高端电源解决方案的理想选择。强烈推荐用于高压监测电路、主电源表和复杂工业系统的电源转换需求。

REC6-1215SRW/R10/C/X1参数

参数
输入电压最小值 -
开关频率 -
散热方式 -
输入电压最大值 18V
转换效率 -
最大容性负载 -
类型 -
输出方式 -
输出总功率 -
特性 SCP,UVLO
输出电压 15V
输出电压组数 1
输出电流最大值 400mA
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC6-1215SRW/R10/C/X1厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC6-1215SRW/R10/C/X1数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC6-1215SRW/R10/C/X1 REC6-1215SRW/R10/C/X1数据手册

REC6-1215SRW/R10/C/X1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 93.1485 ¥ 780.584
库存: 0
起订量: 1 增量: 15
交货地:
最小起订量为:1
合计: ¥ 0
