RS-2405S/H2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP8 2kV reg 2:1
供应商型号: SCE-RS-2405S/H2
供应商: 海外现货
标准整包数: 1

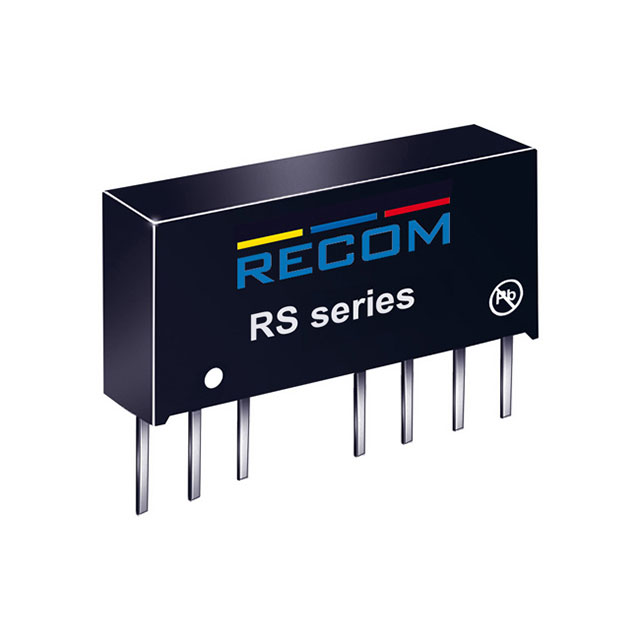

RECOM POWER DC-DC模块 RS-2405S/H2

RS-2405S/H2概述

    ECONOLINE DC/DC Converter 技术手册解析

    产品简介


    ECONOLINE DC/DC 转换器是一款高功率密度的产品,具有宽泛的工作温度范围(-40°C 到 +85°C),非常适合需要高性能和高可靠性的工业设计。此外,该转换器还提供远程启停控制等额外功能。针对不同的应用需求,该系列转换器可以提供2 kV 或3 kV 的绝缘等级选择,适用于医疗设备等需通过EN-60601-1认证的应用。

    技术参数


    以下是该转换器系列的部分技术规格:
    | 型号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 效率 (%) | 最大容性负载 (µF) |
    |
    | RS-xx3.3S | 4.5-9, 9-18 | 3.3 | 500 | 68-69 | 4700 |
    | RS-xx05S | 4.5-9, 9-18 | 5 | 400 | 73-75 | 1000 |
    | RS-xx09S | 4.5-9, 9-18 | 9 | 222 | 74-78 | 1000 |
    | RS-xx12S | 4.5-9, 9-18 | 12 | 166 | 75-80 | 1000 |
    | RS-xx15S | 4.5-9, 9-18 | 15 | 134 | 75-80 | 1000 |
    其他关键技术参数包括:
    - 输入电压范围:2:1 和 4:1 宽输入电压范围
    - 绝缘等级:1 kVDC、2 kVDC 和 3 kVDC
    - 包装材料:UL94V-0
    - 持续短路保护
    - 低噪声
    - 高效率:最高可达83%
    - 无需外部电容器

    产品特点和优势


    ECONOLINE DC/DC 转换器具备多项独特优势:
    - 高功率密度:在紧凑的空间内提供高效能输出。
    - 宽泛的工作温度范围:确保在恶劣环境下也能正常工作。
    - 远程启停控制:可灵活控制转换器的开关状态,方便系统集成。
    - 多样的隔离选项:可选的2 kV 和3 kV 绝缘等级,满足不同安全标准要求。
    - 高效能:最高效率达到83%,有助于降低能耗并提高整体系统效率。

    应用案例和使用建议


    ECONOLINE DC/DC 转换器广泛应用于工业自动化、医疗器械、通信设备等多个领域。例如,在自动化生产线中,该转换器可用于驱动伺服电机、传感器和其他控制设备;在医疗器械中,它可为各种医疗仪器提供稳定电源。具体使用时,建议注意以下几点:
    - 最小负载要求:在使用过程中确保负载不低于10%,以维持输出电压的稳定性。
    - 散热管理:考虑到较高的工作温度范围,应合理规划散热措施,避免过热导致故障。
    - 远程启停控制:根据实际需求选择合适的控制方式,确保系统的灵活性和可靠性。

    兼容性和支持


    ECONOLINE DC/DC 转换器在硬件上具有良好的兼容性,可与其他电子元器件或设备无缝集成。制造商提供全面的技术支持和服务,包括详细的安装指南、应用笔记以及故障排查工具。同时,产品经过严格的测试和认证,符合UL60950-1、EN60950-1和EN60601-1等国际标准。

    常见问题与解决方案


    1. 启动时输出电压不稳:确保负载不低于10%,检查输入电压是否在规定范围内。
    2. 过热保护:检查散热装置是否正常工作,避免长时间满载运行。
    3. 远程启停功能失效:确认控制信号连接正确,无断路或短路情况。

    总结和推荐


    ECONOLINE DC/DC 转换器凭借其高功率密度、宽温工作范围及远程控制等特性,成为众多工业和医疗应用的理想选择。其出色的性能和多功能性使其在市场上具备较强的竞争力。强烈推荐在需要高性能电源转换器的应用场景中使用此产品。
    以上是对ECONOLINE DC/DC转换器的技术手册的详细解析。希望这些信息能够帮助您更好地了解该产品的特性和应用场景。

RS-2405S/H2参数

参数
特性 Remote On/Off,SCP
类型 -
输出电流最大值 400mA
输出总功率 2W
最大容性负载 220uF
转换效率 78%
输出电压组数 1
输出方式 Fixed
开关频率 300KHz
输入电压最大值 36V
散热方式 自然空冷
输出电压 5V
输入电压最小值 18V
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

RS-2405S/H2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RS-2405S/H2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RS-2405S/H2 RS-2405S/H2数据手册

RS-2405S/H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
