首页  >  产品百科  >  R12P205D/R6.4

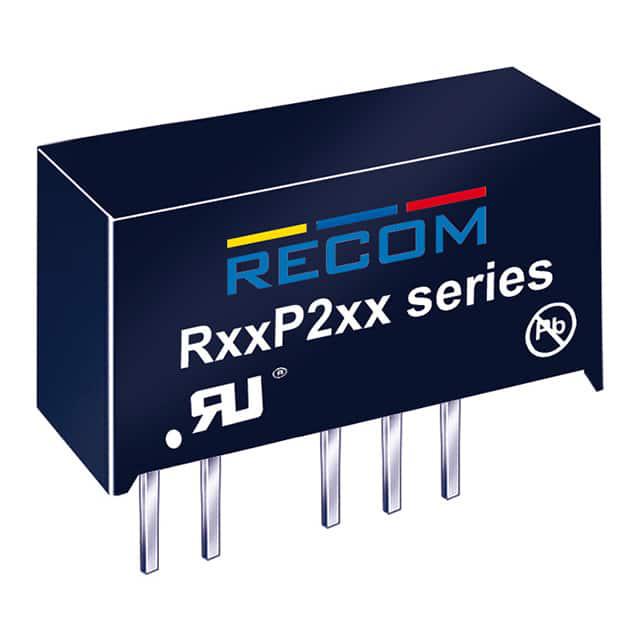

R12P205D/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R12P205D/R6.4
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R12P205D/R6.4

R12P205D/R6.4概述

    电子元器件产品技术手册:DC/DC转换器

    1. 产品简介


    DC/DC转换器是一种常见的电子元器件,主要用于将一种电压等级转换为另一种电压等级。本手册描述的是RECOM公司的RxxP2xx/R系列DC/DC转换器,具有单输出和双输出版本。该系列转换器主要应用于安全要求较高的场合,如医疗设备、实验室仪器和信息技术设备等。它们符合多个国际标准,确保了在安全关键应用中的可靠性和安全性。

    2. 技术参数


    以下是RxxP2xx/R系列DC/DC转换器的主要技术规格和性能参数:
    - 输入电压范围:5V, 12V, 15V, 24V
    - 输出电压范围:单输出(3.3V, 5V, 9V, 12V, 15V),双输出(±3.3V, ±5V, ±9V, ±12V, ±15V)
    - 输出功率:2瓦
    - 效率:最高可达88%
    - 内部工作频率:20kHz至85kHz
    - 隔离电压:8kVDC/1秒测试;3.2kVAC/60Hz额定1分钟
    - 隔离电阻:最小15GΩ
    - 隔离电容:1.5pF至10.0pF
    - 泄漏电流:最大<0.01μA
    - 工作温度范围:-40°C到+85°C
    - 储存温度范围:-55°C到+125°C

    3. 产品特点和优势


    RxxP2xx/R系列DC/DC转换器的独特之处在于其卓越的安全性和高可靠性。该系列转换器具备多项认证,包括IEC/EN/UL/CSA-60950,EN61010-1,IEC/EN60601,这些认证确保了它们在医疗设备、实验室仪器等安全关键应用中的适用性。此外,它们还提供了可选的连续短路保护功能和非常低的隔离电容,进一步增强了可靠性。

    4. 应用案例和使用建议


    根据手册中的描述,RxxP2xx/R系列转换器广泛应用于医疗设备、实验室仪器和信息技术设备等。在实际使用中,建议注意以下几点:
    - 负载管理:确保负载在额定范围内使用,以维持转换器的高效能。
    - 散热:由于转换器在满载时会产生一定的热量,因此需要适当的散热措施,特别是在高温环境下使用时。
    - 外部过滤:根据EN55032标准的要求,建议使用外部滤波器来满足电磁兼容性的要求。

    5. 兼容性和支持


    RxxP2xx/R系列DC/DC转换器与大多数标准电子设备兼容。RECOM公司提供了详细的技术支持和维护服务,以确保客户能够正确使用和维护这些转换器。

    6. 常见问题与解决方案


    根据技术手册中的内容,这里列出了一些常见问题及其解决方案:
    - 问题:转换器在低温下无法启动
    - 解决方案:检查输入电源是否稳定,并确认负载在额定范围内。如果问题依然存在,可以考虑更换转换器或联系技术支持。
    - 问题:输出电压不稳定
    - 解决方案:确保输入电压在额定范围内,且负载在允许的范围内。如果问题依旧,可以检查电路连接是否有误。

    7. 总结和推荐


    综上所述,RxxP2xx/R系列DC/DC转换器在安全关键应用中表现出色,具有多种认证和高可靠性。其独特的功能和优势使其成为医疗设备、实验室仪器和信息技术设备的理想选择。然而,在实际应用中需要注意负载管理和散热等问题。总的来说,我们强烈推荐此系列转换器用于需要高度安全性和可靠性的应用场合。

R12P205D/R6.4参数

参数
输出电流最大值 200mA,200mA
开关频率 -
输出电压组数 2
最大容性负载 -
类型 -
输出总功率 -
转换效率 85%
输入电压最小值 -
输出电压 5V
输出方式 -
输入电压最大值 13.2V
散热方式 -
特性 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R12P205D/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R12P205D/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R12P205D/R6.4 R12P205D/R6.4数据手册

R12P205D/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 160.2633
250+ ¥ 151.2886
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 4006.58
