首页  >  产品百科  >  REC15-485.1SZ/H2/M

REC15-485.1SZ/H2/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, REC15系列, 18 → 75 V 直流输入, 5V 直流输出, 15W
供应商型号: SG-REC15-485.1SZ/H2/M
供应商: 期货订购
标准整包数: 10

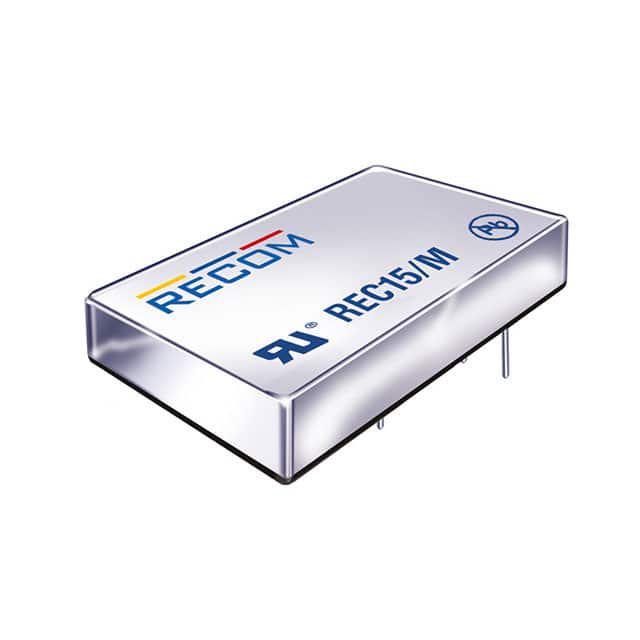

RECOM POWER DC-DC模块 REC15-485.1SZ/H2/M

REC15-485.1SZ/H2/M概述


    产品简介


    基本介绍
    REC15-SD(Z)/M系列是来自RECOM的DC/DC转换器,提供单路和双路受控输出,尺寸仅为2英寸×1英寸。这些转换器具备高集成度和高效能的特点,适用于多种工业应用,如通信设备、医疗设备和测量仪器等。它们具有隔离选项(2kVDC或3kVDC),以确保在高压环境中工作的安全性和可靠性。
    主要功能
    - 输出功率:15W,适合需要高密度电源的应用。
    - 隔离选项:可选2kVDC或3kVDC隔离电压。
    - 输入电压范围:提供2:1和4:1输入电压范围选择。
    - 连续短路保护:具有自动恢复的过载保护机制。
    - 同步整流:用于3.4V和5.1V输出,提升效率。
    - 控制功能:可选控制引脚(Ctrl Pin),便于远程控制。
    应用领域
    - 通信设备
    - 医疗设备
    - 测量仪器
    - 工业自动化系统

    技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 2” x 1” |
    | 隔离电压 | 2kVDC / 3kVDC |
    | 输入电压范围 | 2:1输入:9-18VDC, 18-36VDC, 36-75VDC;4:1输入:9-36VDC, 18-75VDC |
    | 输出电压 | 单路:3.4V, 5.1V, 12V, 15V;双路:±5V, ±12V, ±15V |
    | 输出电流 | 单路:3A, 1.25A, 1A, 0.83A;双路:±1.5A, ±0.625A, ±0.5A |
    | 效率 | 单路:84%-87%;双路:82%-87% |
    | 最大输入电流 | 2A |
    | 最小负载电流 | 0% |
    | 启动时间 | 25ms |
    | 温度系数 | ±0.05% |
    | 环境温度范围 | 2:1输入:-40°C至+100°C;4:1输入:-40°C至+90°C |
    | 存储温度范围 | -55°C至+105°C |

    产品特点和优势


    独特功能
    - 紧凑设计:在极小的2" x 1"尺寸内实现了15W的高功率输出。
    - 宽输入电压范围:提供灵活的输入电压选择,包括2:1和4:1两种输入模式。
    - 连续短路保护:支持持续短路保护,能够处理瞬态负载变化。
    - 高效率:采用同步整流技术,提高输出效率。
    - 远程控制:标准配置远程控制功能,便于远程管理。
    市场竞争力
    - 高效能:高效的输出能力和宽泛的输入电压范围使其在众多工业应用中脱颖而出。
    - 可靠性和安全性:通过多重认证,确保产品的安全性和可靠性。
    - 易于集成:小巧的尺寸和标准化的引脚设计使得产品易于集成到各种系统中。

    应用案例和使用建议


    应用案例
    - 通信设备:用于路由器和交换机的电源模块。
    - 医疗设备:作为便携式医疗设备的电源供应。
    - 测量仪器:在实验室环境中提供稳定的电源输出。
    使用建议
    - 在需要大电容负载的应用中,考虑使用150%额定功率的设计以应对启动电流。
    - 在高海拔地区使用时,需注意温度补偿,以维持稳定输出。
    - 在复杂系统中,结合外部滤波器可以更好地满足EMC要求。

    兼容性和支持


    兼容性
    - 该产品与其他标准电子元器件具有良好的兼容性,便于与不同系统的集成。
    - 推荐输入保险丝类型为慢速熔断型(T4A)。
    支持
    - 厂商提供详细的技术文档和用户手册,方便安装和调试。
    - 支持热线和技术服务团队,提供全方位的技术支持。

    常见问题与解决方案


    常见问题
    1. 如何确保隔离电压的有效性?
    - 定期检查绝缘电阻和隔离电压测试结果,确保长期稳定性。
    2. 如何提高转换效率?
    - 在设计电路时,加入适当的外部滤波器,有助于提高整体效率。
    3. 如何进行温度补偿?
    - 在设计散热系统时,考虑到温度系数的影响,确保器件在正常工作范围内运行。
    解决方案
    - 问题1:按照制造商建议进行定期测试和维护,确保符合隔离要求。
    - 问题2:添加外部滤波器并遵循EMC过滤建议。
    - 问题3:设计散热系统时留出余量,并参考温度补偿规范。

    总结和推荐


    综合评估
    REC15-SD(Z)/M系列DC/DC转换器是一款高度集成且高效的电源解决方案。它在紧凑的封装内提供了广泛的输入电压范围和高效率输出,适用于各种工业应用。其连续短路保护和同步整流功能进一步增强了产品的可靠性。
    推荐使用
    鉴于其高效能、高可靠性以及广泛的应用领域,我们强烈推荐此产品。无论是通信设备还是医疗设备,该系列产品都能提供卓越的电源解决方案。

REC15-485.1SZ/H2/M参数

参数
输出总功率 -
开关频率 300KHz(Typ)
最大容性负载 -
输出方式 Fixed
散热方式 -
输出电流最大值 3A
特性 Remote On/Off,OCP,SCP,UVLO
输出电压 5.1V
输出电压组数 1
输入电压最大值 75V
输入电压最小值 48V
转换效率 87%
类型 -
长*宽*高 50.8mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC15-485.1SZ/H2/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC15-485.1SZ/H2/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC15-485.1SZ/H2/M REC15-485.1SZ/H2/M数据手册

REC15-485.1SZ/H2/M封装设计

查看详情并下载
Symbol
Footprint
3D Model
