首页  >  产品百科  >  REC3-2412DRW/H6/C

REC3-2412DRW/H6/C

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 6kV reg 2:1
供应商型号: 919-3-2412DRWH6C
供应商: Mouser
标准整包数: 1

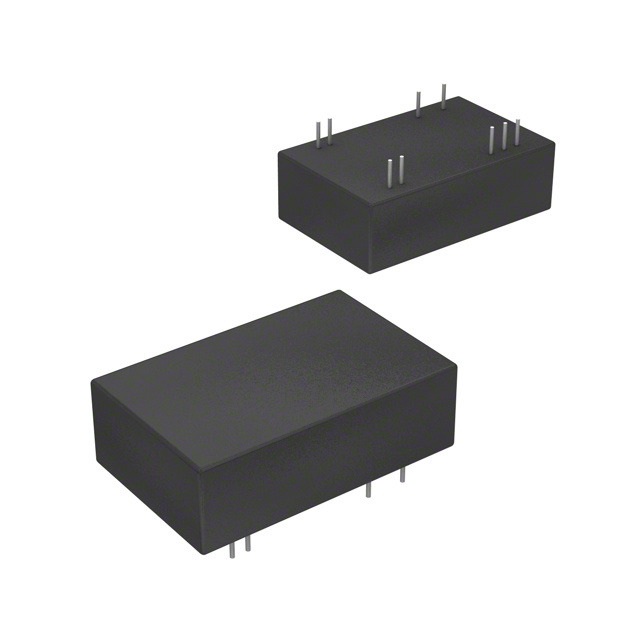

RECOM POWER DC-DC模块 REC3-2412DRW/H6/C

REC3-2412DRW/H6/C概述


    产品简介


    ECONOLINE DC/DC Converter(经济型直流-直流转换器)是一种用于将一种直流电压转换为另一种不同电压水平的电子组件。这款转换器具备广泛的应用范围,包括工业自动化、医疗设备、通信系统和各种消费电子产品。它采用了行业标准的3W DIP24封装形式,具有高效率、宽输入电压范围和强大的隔离保护等功能,特别适用于对可靠性和性能要求较高的场合。

    技术参数


    - 输入电压范围:2:1输入范围(4.5 - 9V, 9 - 18V, 18 - 36V, 36 - 72V);4:1输入范围(9 - 36V, 18 - 72V)
    - 输出电压:单端输出(3.3V, 5V, 9V, 12V, 15V),双端输出(±5V, ±12V, ±15V)
    - 输出电流:最高可达900mA
    - 效率:最高达86%
    - 隔离电压:可选2kV、4kV或6kVDC,适合医疗和工业应用
    - 认证:EN60950-1、UL60950-1、EN60601-1安全标准认证
    - 工作温度范围:-40°C至+80°C(某些型号-40°C至+85°C)
    - 存储温度范围:-55°C至+125°C
    - 无负载功率消耗:最大300mW
    - 开关频率:满载时2:1输入类型90kHz至150kHz,4:1输入类型120kHz至180kHz

    产品特点和优势


    ECONOLINE DC/DC Converter的最大优势在于其卓越的稳定性和可靠性。其内置的连续短路保护和自动重启功能可以确保在出现过载情况时设备能够安全运行。此外,其高效率(高达86%)和宽泛的输入电压范围(2:1和4:1)使得该转换器可以在多种应用环境下表现出色。特别值得一提的是,该产品提供了多个选项,如不同的隔离电压等级、不同封装材料以及不同的输出配置,这些都大大增强了产品的灵活性和适用性。

    应用案例和使用建议


    应用案例
    ECONOLINE DC/DC Converter广泛应用于各种设备中,如工业控制系统、医疗仪器、电信基站和计算机系统等。例如,在某些高端医疗设备中,这款转换器的高隔离电压和严格的电磁兼容性要求使其成为不可或缺的组件。
    使用建议
    在使用过程中,建议用户根据具体需求选择合适的输入电压范围和输出电压组合。同时,要注意保持适当的负载,以避免在无负载状态下无法达到规定的输出精度。在启动高容性负载时,可以考虑使用瞬时过载能力(140%额定功率)来帮助设备顺利启动。

    兼容性和支持


    ECONOLINE DC/DC Converter在设计时充分考虑了与其他电子元器件的兼容性问题。其支持金属外壳和塑料外壳两种封装方式,同时也提供不同的引脚配置选项(A、B、C)。对于需要远程控制功能的应用,可以选择带有控制引脚的型号(/CTRL)。此外,制造商还提供了一系列的支持服务,包括详细的用户手册和技术支持热线,帮助用户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 设备启动困难 | 检查输入电压是否符合规格要求,确保有足够的启动电容(如4700µF)|
    | 输出电压不稳 | 确保负载在规定范围内,必要时增加负载到最小值(10%) |
    | 设备过热 | 检查散热条件是否良好,调整负载以减少发热 |
    | 控制引脚功能异常 | 确认控制信号是否正确设置,检查连线是否松动 |

    总结和推荐


    ECONOLINE DC/DC Converter凭借其高效能、高稳定性及广泛的适应性,是一款非常适合用于高要求应用场合的产品。它不仅满足了各种基本功能的需求,还提供了多项可选功能,使其能够更好地匹配用户的特定需求。综上所述,我们非常推荐这款产品用于各种需要高性能直流-直流转换的场合。

REC3-2412DRW/H6/C参数

参数
输入电压最小值 -
特性 SCP
输出方式 -
类型 -
最大容性负载 -
输出电流最大值 125mA,125mA
输出总功率 -
输出电压 12V
开关频率 -
转换效率 85%
输出电压组数 2
散热方式 -
输入电压最大值 36V
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC3-2412DRW/H6/C厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-2412DRW/H6/C数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-2412DRW/H6/C REC3-2412DRW/H6/C数据手册

REC3-2412DRW/H6/C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.785 ¥ 317.0162
10+ $ 27.2808 ¥ 228.8859
30+ $ 27.27 ¥ 228.7953
60+ $ 25.8615 ¥ 216.978
105+ $ 25.6305 ¥ 215.0399
255+ $ 25.074 ¥ 210.3709
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 317.01
直接购买
加入购物车
