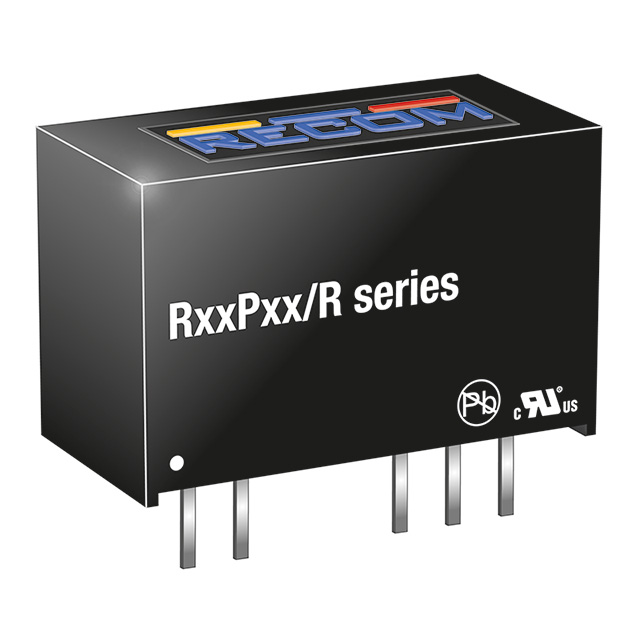

R05P09S/P/X2/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R05P09S/P/X2/R6.4
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R05P09S/P/X2/R6.4

R05P09S/P/X2/R6.4概述


    产品简介


    RECOM Power 的 RxxPxxSD 系列直流到直流转换器通过了 UL/CSA60950-1 认证,适用于需要经过批准或强化隔离的安全应用场合。此外,其强化版本也通过了 EN61010-1 认证,可用于实验室设备安全。该系列产品输出功率为1瓦,采用SIP7封装,提供单输出和双输出版本。

    技术参数


    - 输入电压范围: ±10%
    - 内部工作频率: 20kHz 至 85kHz
    - 输出精度: ±5.0%最大值
    - 线性调节率: 低线至高线,全负载时为 Vin 的 1.2% 至 1%
    - 负载调节率:
    - 3.3V、5V 输出:15% 典型值
    - 9V、12V、15V 输出:10% 典型值
    - 效率: 最高可达 80% 到 83%
    - 最大电容负载: 能够允许在不到1秒内启动且不损坏转换器
    - 隔离电压: 6.4kVDC/1秒 或 8kVDC/1秒(根据型号)
    - 隔离电阻: 15GΩ最小值
    - 泄漏电流: 小于0.01μA最大值
    - 绝缘等级: 强化
    - 起始高压测试保护: 可重复进行,降低时间和/或测试电压
    - 操作温度范围: -40°C 至 +85°C
    - 最大外壳温度: +105°C
    - 操作海拔: 3000米
    - 操作湿度: 非冷凝,最大95%RH

    产品特点和优势


    - 合格标准: 通过多项国际认证(如 UL/CSA60950-1、EN61010-1、IEC60601-1),确保在医疗、实验室及工业应用中的安全性。
    - 强化隔离: 使用独特的强化隔离变压器系统,可实现 6.4kVDC 或 8kVDC 的隔离。
    - 短路保护: 选配连续短路保护,提高可靠性。
    - 容错能力: 运行时可承受 65kV/μs 的共模电压。
    - 紧凑设计: 采用SIP7封装,适合紧凑空间的应用。

    应用案例和使用建议


    应用场景
    - 医疗设备: 满足 EN60601-1 和 IEC60601-1 安全标准。
    - 实验室设备: 符合 EN61010-1 标准。
    - 工业设备: 用于工厂自动化设备中。
    使用建议
    - 在连接电容负载时,请确保不超过最大容许值,以避免损坏转换器。
    - 确保所有引脚正确连接,特别是加强隔离和短路保护选项的引脚。
    - 保持良好的散热条件,尤其是在高负载下使用时。

    兼容性和支持


    - 兼容性: 该系列转换器与多种医疗、工业和实验室设备兼容。
    - 支持: 厂商提供了详细的技术文档、参考电路板及技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查输入电压和负载是否符合要求,确认电容负载不超过最大值。 |
    | 效率低 | 检查是否有外部干扰导致高频噪声增加,确认使用符合 EN55032 标准的滤波器。 |
    | 隔离电压不足 | 检查是否选择了合适的型号(例如 /R6.4 或 /R8),并确保隔离电压测试参数正确。 |

    总结和推荐


    RECOM Power 的 RxxPxxSD 系列直流到直流转换器是一款高品质、高可靠性的电源模块,特别适用于医疗、实验室和工业设备等需要强化隔离和高安全性的应用场景。其出色的隔离能力和多种保护机制使其在市场上具备较强的竞争力。总体而言,这款产品值得推荐给需要高性能电源模块的客户。

R05P09S/P/X2/R6.4参数

参数
输出总功率 -
散热方式 -
转换效率 82%
输出方式 Fixed
输出电压 9V
类型 -
输出电压组数 1
特性 SCP
最大容性负载 -
输入电压最大值 5.5V
开关频率 85KHz
输入电压最小值 5V
输出电流最大值 111mA
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R05P09S/P/X2/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R05P09S/P/X2/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R05P09S/P/X2/R6.4 R05P09S/P/X2/R6.4数据手册

R05P09S/P/X2/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
