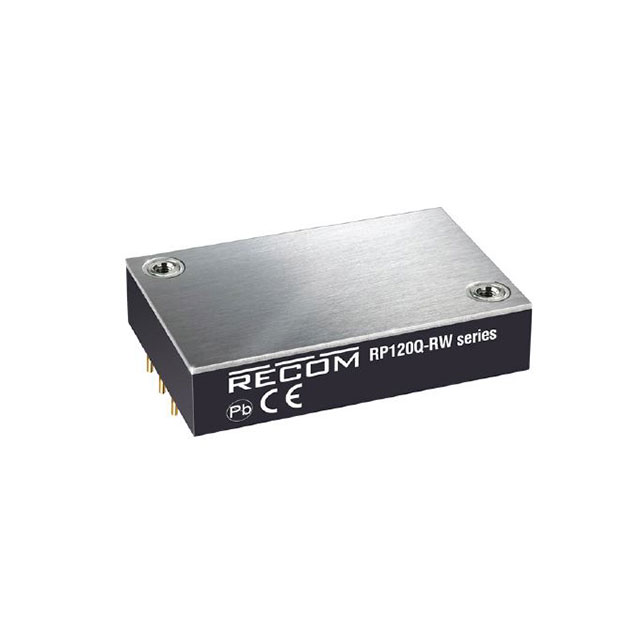

RP120Q-11012SRW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 120W DC/DC-Converter \'POWERLINE\' 1/4 Brick 2.25kV reg 4:1
供应商型号: SG-RP120Q-11012SRW/P
供应商: 期货订购
标准整包数: 2
RECOM POWER DC-DC模块 RP120Q-11012SRW/P

RP120Q-11012SRW/P概述


    产品简介


    产品类型与功能
    RP120Q系列是一种适用于铁路车辆和高压电池应用的DC/DC转换器。这款四分之一砖型(quarter-brick)转换器提供单路输出,输入电压范围广泛,从9VDC到160VDC,可实现隔离和调节后的5V到48VDC输出。
    应用领域
    RP120Q系列特别适合用于铁路运输系统及其它需要高可靠性和宽输入电压范围的高压电池供电应用。

    技术参数


    - 输入电压范围:
    - 9VDC至36VDC
    - 16.5VDC至75VDC
    - 40VDC至160VDC
    - 效率: 最高达90%
    - 隔离等级:
    - 110V输入时:3kVAC增强绝缘
    - 24V输入时:2.25kVDC基本绝缘
    - 最低负载需求: 无要求
    - 认证:
    - EN50155认证
    - IEC/EN60950-1认证
    - 最大输入浪涌电压:
    - 110V输入时:185VDC
    - 48V输入时:100VDC
    - 24V输入时:50VDC
    - 工作温度范围: -40°C至+85°C

    产品特点和优势


    1. 广泛的输入电压范围: 支持9V至160V的宽范围输入电压。
    2. 高效率: 转换效率高达90%,有助于降低功耗并提高系统效率。
    3. 宽工作温度范围: 能够适应极端环境条件,适合于工业和轨道交通应用。
    4. 增强隔离绝缘: 提供高水平的电绝缘能力,确保安全性。
    5. 低纹波噪声: 具有极低的输出纹波和噪声,提高信号质量。

    应用案例和使用建议


    应用案例
    RP120Q系列被广泛应用于铁路车辆、机车、电力系统及高压电池管理系统等场合。通过其宽泛的输入电压范围和高可靠性,这些转换器在多种工业环境中发挥重要作用。
    使用建议
    - 在安装过程中,务必正确连接散热器,以确保设备能够在高温环境下正常运行。
    - 在选择外部电容时,建议使用Nippon Chemi-Con的铝电解电容(KY系列或KXJ系列),以满足EMI滤波的要求。
    - 确保输入过电流保护,建议采用慢速熔断保险丝。

    兼容性和支持


    RP120Q系列与大多数主流的电子元器件兼容。该产品提供三年的保修期,且可以通过邮件techsupportAT@recom-power.com联系技术支持,获得进一步的技术支持和服务。

    常见问题与解决方案


    - 问题: 设备启动时间较长
    - 解决方案: 检查输入电压是否符合规范,确保输入电源稳定。
    - 问题: 输出电压不稳定
    - 解决方案: 检查外部电容和电阻连接是否正确,确保所有电气连接稳固可靠。
    - 问题: 高温环境下设备工作异常
    - 解决方案: 确认安装合适的散热器,并根据需要进行适当的热管理。

    总结和推荐


    综上所述,RP120Q系列是一款高效、可靠的DC/DC转换器,具备广泛的输入电压范围、高效率和出色的电气特性。这些特性使其非常适合用于铁路运输和高压电池应用等关键任务环境。鉴于其卓越的表现和长期稳定性,我们强烈推荐RP120Q系列给那些需要高性能DC/DC转换解决方案的客户。

RP120Q-11012SRW/P参数

参数
类型 -
输出电压组数 1
输入电压最大值 160V
开关频率 -
特性 OCP,OTP,OVP,SCP,UVLO
输入电压最小值 -
输出总功率 -
输出电流最大值 11A
输出电压 12V
输出方式 -
转换效率 88%
散热方式 -
最大容性负载 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP120Q-11012SRW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP120Q-11012SRW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP120Q-11012SRW/P RP120Q-11012SRW/P数据手册

RP120Q-11012SRW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
