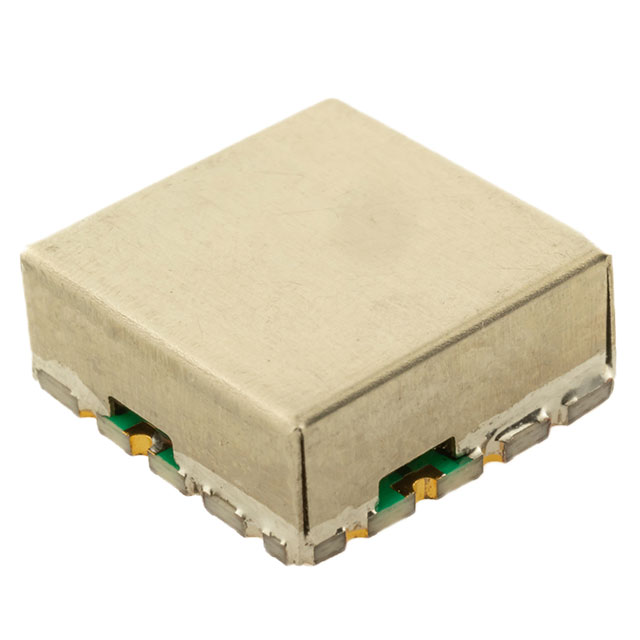

RQRA-1600-LC

产品分类: 压控振荡器(VCO)
产品描述: 0V~25V -15dBc 30mA 5MHz/V 3dBm 1.6GHz QFN-16 贴片安装 12.7mm(长度)*12.7mm(宽度)
供应商型号: 2151-RQRA-1600-LC-ND
供应商: Digi-Key
标准整包数: 1
RALTRON ELECTRONICS 压控振荡器(VCO) RQRA-1600-LC

RQRA-1600-LC概述

    RQR-Series Voltage Controlled Oscillator (VCO) 技术手册

    产品简介


    RQR系列是电压控制振荡器(VCO),专为满足各种应用需求而设计。其主要特点包括频率高达4GHz、低相位噪声、可选低高度封装(3.6毫米)以及定制选项。RQR系列广泛应用于电信、高性能无线电台、基站和仪器仪表等领域。这些特点使其成为许多高科技应用的理想选择。

    技术参数


    - 频率范围:最高可达4GHz
    - 相位噪声:非常低
    - 调谐比:2:1
    - 调谐电压:电池供电时为2V,固定装置供电时为5V或更高
    - 供电电压:电池供电时为3.3V至5V,固定装置供电时最高可达12V
    - 供电电流:在不同频率和输出功率下有所不同,典型值为20mA
    - 输出功率:通常为+3dBm到+10dBm,容差为±3dB
    - 谐波抑制:典型值为-15dBc
    - 推动:频率、调谐比下的典型值为0.1%~0.5%
    - 拉动:依赖于频率、输出功率和电路,典型值为5MHz
    - 负载阻抗:50Ω
    - 工作温度范围:通常为-40°C到+85°C
    - 包装:非密封式,基材为玻璃增强层压板,盖子为折叠镍银

    产品特点和优势


    RQR系列VCO具有以下几个显著的特点和优势:
    - 高Q组件选择:确保高精度和稳定性
    - 定制化选项:可根据客户具体需求提供定制化产品
    - 先进的研发和制造工艺:使用RF模拟工具、自动化测试设备和统计过程控制来确保产品质量
    - 多种版本可选:包括低噪声、高功率、线性调谐、低高度或宽频带版本

    应用案例和使用建议


    RQR系列VCO可以应用于多种场景,例如电信基站、无线电收发器、雷达系统、医疗设备等。根据手册中的描述,为了确保最佳性能,建议如下:
    - 电源去耦合:建议使用1nF和100pF陶瓷电容器从Vcc到接地端进行旁路
    - 工作环境:确保设备在规定的温度范围内运行,以避免超出容差导致性能下降
    - 安装注意事项:对于需要低高度的应用,选择低高度版本

    兼容性和支持


    RQR系列VCO的设计考虑到了广泛的兼容性需求。与大多数标准电子元件兼容,适用于多种主板和系统。Rultron公司提供全面的技术支持和维护服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    在使用RQR系列VCO时,用户可能会遇到以下问题及其解决方案:
    - 问题1:输出功率不一致
    - 解决方案:检查电源电压是否稳定,尝试调整调谐电压
    - 问题2:相位噪声过高
    - 解决方案:检查频率范围和供电电压设置,确保在最佳工作点内运行
    - 问题3:谐波抑制不足
    - 解决方案:增加外部滤波器以提高谐波抑制能力

    总结和推荐


    总体而言,RQR系列VCO以其广泛的频率覆盖范围、低相位噪声、高可靠性等特点,在多个应用领域表现出色。其定制化能力和广泛的兼容性使其成为各种复杂电子系统的理想选择。因此,我们强烈推荐使用RQR系列VCO,特别是在对性能要求较高的应用场景中。

RQRA-1600-LC参数

参数
推移 5MHz/V
额定电流 30mA
最大工作电压 -
二次谐波(典型值) -15dBc
频率 1.6GHz
最小工作电压 -
负载电容 -
相位噪声 -
调谐电压 0V~25V
功率 3dBm
长*宽*高 12.7mm(长度)*12.7mm(宽度)
通用封装 QFN-16
安装方式 贴片安装
零件状态 在售

RQRA-1600-LC厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

RQRA-1600-LC数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS 压控振荡器(VCO) RALTRON ELECTRONICS RQRA-1600-LC RQRA-1600-LC数据手册

RQRA-1600-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
