首页  >  产品百科  >  H130B-12.000-12-3030-EXT-TR

H130B-12.000-12-3030-EXT-TR

产品分类: 无源晶振
产品描述: 12pF ±30ppm ±30ppm 12MHz 35Ω 贴片安装 5mm*3.2mm*1mm
供应商型号: 4165902
供应商: 海外现货
标准整包数: 1

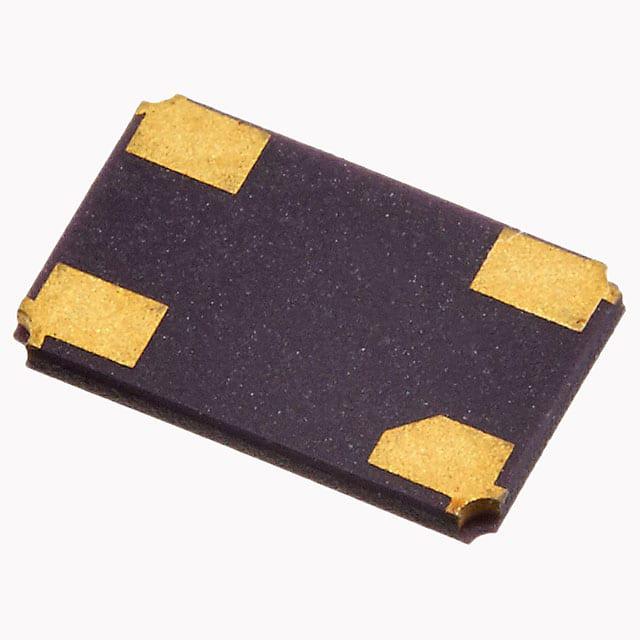

RALTRON ELECTRONICS 无源晶振 H130B-12.000-12-3030-EXT-TR

H130B-12.000-12-3030-EXT-TR概述

    表面贴装微处理器晶体管——H130B系列
    Raltron Electronics 提供了一款高性能的表面贴装微处理器晶体管——H130B系列。该产品以其紧凑的尺寸、优异的容差和稳定性,以及可定制的规格,成为了各种电子设备的理想选择。以下是该产品的详细信息和使用指南。

    1. 产品简介


    产品类型: 表面贴装微处理器晶体管
    主要功能: 提供稳定的频率参考,适用于多种电子设备
    应用领域:
    - 寻呼机
    - 无绳电话
    - GPS系统
    - 蓝牙设备

    2. 技术参数


    | 参数 | 规格 |
    | :: | : |
    | 频率范围 | 8.000 MHz 至 150.000 MHz |
    | 振荡模式 | 基频(8.000 MHz 至 50.000 MHz)
    三次谐波(40.000 MHz 至 150.000 MHz) |
    | 频率容差(25°C时) | ±50 PPM(±10, ±20, 和 ±30 PPM 可选) |
    | 频率稳定性(温度范围) | ±50 PPM(±10, ±20, 和 ±30 PPM 可选) |
    | 工作温度范围 | 标准:-20°C 至 +70°C
    扩展:-40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +90°C |
    | 年老化率 | ±3 PPM/年 |
    | 负载电容 | 8 pF 至 32 pF 或串联 |
    | 等效串联电阻 | 见表1 |
    | 并联电容 | 最大 5.0 pF |
    | 驱动功率 | 100 µW(典型值),300 µW(最大值) |
    | 冲击耐受性 | ±5 PPM 最大值(75 cm 在三个轴向上的硬木表面上掉落测试) |
    | 回流条件 | 260°C ±5°C,最多 10 秒 |

    3. 产品特点和优势


    优势:
    - 紧凑设计:体积仅为5.0 x 3.2 x 1.0 mm,适合空间有限的应用。
    - 高精度和稳定性:频率容差和稳定性极高,确保在不同环境下的可靠性能。
    - 可定制规格:可根据客户需求提供定制化的产品规格。

    4. 应用案例和使用建议


    应用案例:
    - 寻呼机:提供稳定的频率参考,确保通信系统的可靠性。
    - 无绳电话:为设备提供精确的频率控制,减少信号干扰。
    - GPS:通过稳定的频率基准提高定位精度。
    - 蓝牙设备:确保低功耗和高频性能。
    使用建议:
    - 请确保在回流焊过程中的温度不超过规定限制,以避免损坏。
    - 使用适当的存储条件,防止湿度和高温对晶体的影响。

    5. 兼容性和支持


    兼容性:
    - 该晶体管与标准的表面贴装工艺完全兼容,可以与其他常见的电子元件一起使用。
    支持:
    - Raltron Electronics 提供全面的技术支持和售后服务,包括产品咨询、故障诊断和技术指导。

    6. 常见问题与解决方案


    常见问题:
    - Q1: 如何正确存放晶体管?
    - A1: 应存放在干燥、阴凉的地方,远离热源和湿气。
    - Q2: 在回流焊过程中如何避免损坏?
    - A2: 确保温度曲线符合规范要求,避免过高或过低的温度峰值。

    7. 总结和推荐


    总结:
    H130B系列表面贴装微处理器晶体管具有高精度、稳定性以及紧凑的设计,非常适合用于寻呼机、无绳电话、GPS和蓝牙设备等领域。其出色的性能使其在市场上具备很强的竞争力。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要稳定频率参考的各类电子设备中使用此产品。

H130B-12.000-12-3030-EXT-TR参数

参数
频率 12MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 35Ω
长*宽*高 5mm*3.2mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

H130B-12.000-12-3030-EXT-TR厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

H130B-12.000-12-3030-EXT-TR数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS 无源晶振 RALTRON ELECTRONICS H130B-12.000-12-3030-EXT-TR H130B-12.000-12-3030-EXT-TR数据手册

H130B-12.000-12-3030-EXT-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1063
50+ ¥ 2.9869
100+ ¥ 2.8674
250+ ¥ 2.6762
500+ ¥ 2.6762
1000+ ¥ 2.5807
5000+ ¥ 2.5807
10000+ ¥ 2.5807
库存: 2924
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.1
直接购买
加入购物车
