首页  >  产品百科  >  RSF-433.920-1600-3030-TR-NS2

RSF-433.920-1600-3030-TR-NS2

产品分类: SAW滤波器
产品描述: 2.4dB 50Ω 433.92MHz 1.6MHz 贴片安装 3mm*3mm*1.48mm
供应商型号: 2151-RSF-433.920-1600-3030-TR-NS2CT-ND
供应商: Digi-Key
标准整包数: 1

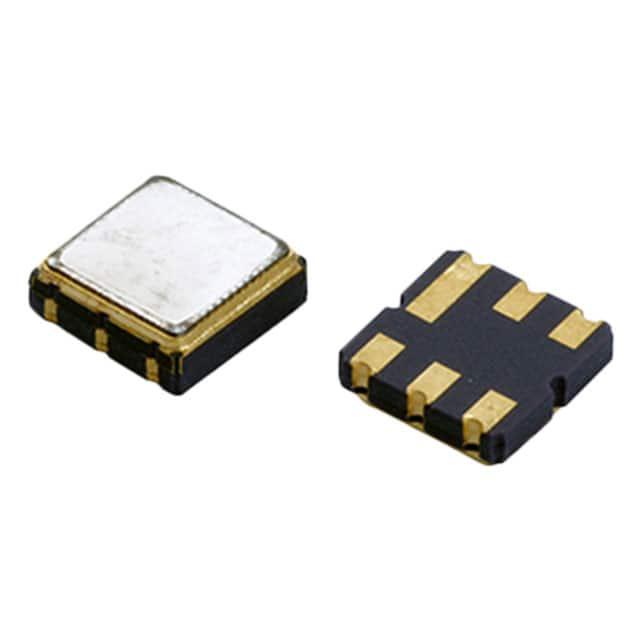

RALTRON ELECTRONICS SAW滤波器 RSF-433.920-1600-3030-TR-NS2

RSF-433.920-1600-3030-TR-NS2概述

    RF SAW Filter RSF-433.920-1600-3030-TR 技术手册

    1. 产品简介


    RF SAW Filter RSF-433.920-1600-3030-TR 是一款专为射频通信系统设计的表面声波(SAW)滤波器。该产品主要用于频率选择和信号净化,适用于无线通信、遥控、自动识别等领域。通过精确的频率响应特性和低插入损耗,RSF-433.920-1600-3030-TR 可以有效提升系统的整体性能和可靠性。

    2. 技术参数


    - 中心频率(f0): 433.920 MHz
    - 带宽: 1600 kHz
    - 最大插入损耗(BW): 3.2 dB
    - 幅度波动(BW): 1.3 dB max
    - 相对衰减:
    - 10 MHz ~ 400 MHz: 55 dB min
    - 400 MHz ~ 415 MHz: 45 dB min
    - 415 MHz ~ 425 MHz: 42 dB min
    - 425 MHz ~ 428 MHz: 21 dB min
    - 440 MHz ~ 442 MHz: 12 dB min
    - 442 MHz ~ 445 MHz: 28 dB min
    - 445 MHz ~ 452 MHz: 40 dB min
    - 452 MHz ~ 750 MHz: 30 dB min
    - 750 MHz ~ 2500 MHz: 32 dB min
    - 最大驻波比(BW): 2.0
    - 最大RF功率耗散: 14 dBm
    - 输入/输出阻抗: 50Ω
    - 工作温度: -40°C to +85°C
    - 存储温度: -40°C to +85°C

    3. 产品特点和优势


    RSF-433.920-1600-3030-TR 拥有以下独特功能和优势:
    - 高精度频率选择: 具有出色的频率选择性和低插入损耗,确保信号纯净度。
    - 宽温度范围: 在-40°C到+85°C的工作温度范围内保持稳定的性能。
    - 抗干扰能力强: 高相对衰减特性使得滤波器能够有效地抑制干扰信号。
    - 兼容性好: 广泛应用于各种射频通信系统,特别是在需要高精度频率控制的应用中。

    4. 应用案例和使用建议


    - 遥控系统: 适用于遥控车、门禁控制等需要精确频率控制的应用场景。
    - 无线通信: 在无线传感器网络、自动识别系统中提供可靠的频率选择和信号净化。
    - 智能家电: 在智能家居系统中,可以提高信号传输的稳定性和可靠性。
    使用建议:
    - 在安装过程中需严格按照规定的焊接温度曲线进行回流焊操作。
    - 注意保护滤波器免受机械应力和静电损害。
    - 建议在高湿度环境下使用前进行预热处理。

    5. 兼容性和支持


    RSF-433.920-1600-3030-TR 采用标准的50Ω阻抗设计,兼容大部分现有的射频电路板。Raltron Electronics 提供全方位的技术支持和售后服务,确保客户能够顺利使用该产品并解决任何可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 插入损耗过高
    - 解决方法: 检查焊接温度曲线是否符合要求;确认是否安装正确且没有受到机械应力。

    - 问题: 驻波比异常
    - 解决方法: 检查连接线和接头是否完好;确认信号源的匹配情况。

    7. 总结和推荐


    综合以上各项指标和技术特点,RF SAW Filter RSF-433.920-1600-3030-TR 是一款高性能、高可靠性的射频滤波器。它不仅具备优秀的频率选择能力和低插入损耗,还能在广泛的温度范围内保持稳定的性能表现。因此,我们强烈推荐该产品用于各类需要高精度频率控制的应用场景。

RSF-433.920-1600-3030-TR-NS2参数

参数
中心频率 433.92MHz
阻抗 50Ω
带宽 1.6MHz
插入损耗 2.4dB
长*宽*高 3mm*3mm*1.48mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

RSF-433.920-1600-3030-TR-NS2厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

RSF-433.920-1600-3030-TR-NS2数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS SAW滤波器 RALTRON ELECTRONICS RSF-433.920-1600-3030-TR-NS2 RSF-433.920-1600-3030-TR-NS2数据手册

RSF-433.920-1600-3030-TR-NS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0132 ¥ 25.4615
10+ $ 2.3629 ¥ 19.7744
50+ $ 2.0494 ¥ 17.1511
100+ $ 1.9278 ¥ 16.1337
250+ $ 1.7781 ¥ 14.8802
500+ $ 1.6726 ¥ 13.9975
库存: 5058
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.46
