首页  >  产品百科  >  OX4115A-D3-2-24.576-3.3

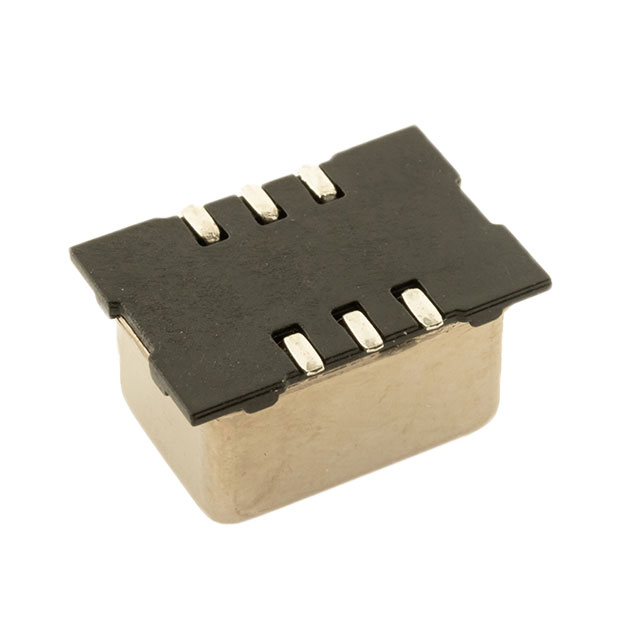

OX4115A-D3-2-24.576-3.3

产品分类:
产品描述:
供应商型号: 2151-OX4115A-D3-2-24.576-3.3-ND
供应商: Digi-Key
标准整包数: 1
RALTRON ELECTRONICS  OX4115A-D3-2-24.576-3.3

OX4115A-D3-2-24.576-3.3概述

    Hermetically Sealed Oven Controlled Crystal Oscillator (OCXO) Series 1500

    1. 产品简介


    Hermetically Sealed Oven Controlled Crystal Oscillator (OCXO) Series 1500 是一款由Raltron Electronics生产的高精度晶体振荡器。这种振荡器广泛应用于通信设备、卫星导航系统、精密测量仪器等领域,因为它具有高频率稳定度和低相位噪声的特点。系列1500的输出类型为CMOS,支持控制电压范围为0到3.3V,这使得它适用于多种不同的电路设计需求。

    2. 技术参数


    该OCXO的具体技术参数如下:
    - 频率范围:10.000 MHz 至 40.000 MHz
    - 供应电压:Vs(±5%)= 3.135 V 至 3.465 V
    - 稳态功耗:1.1 W
    - 暖机时间:在25°C时,5分钟内达到±100 ppb的最终频率稳定性
    - 频率校准:在25°C时,15分钟后,相对于标称频率的变化量为±200 ppb
    - 温度稳定性:在-40°C至+85°C范围内,频率变化量为±5 ppb
    - 供电电压稳定性:在25°C时,供电电压变化±5%的情况下,频率变化量为±1 ppb
    - 负载变化稳定性:在25°C时,负载变化±10%的情况下,频率变化量为±1 ppb
    - 老化率:每天的变化量为±1.0 ppb,第一年为±100 ppb,十年为±400 ppb
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +105°C
    - 短期稳定性:τ=1s时,频率变化量为0.05 ppb
    - 启动时间:100 ms
    - 控制电压范围:0V 至 3.3V
    - 频率调谐范围:当控制电压为0V时,调谐范围为-4 ppm 至 -2 ppm;当控制电压为1.65V时,调谐范围为-200 ppb 至 +200 ppb;当控制电压为3.3V时,调谐范围为+2 ppm 至 +4 ppm
    - 线性度:±10%
    - 输入阻抗:100 kΩ
    - 输出电平:当Vcc = 3.3V且负载为15pF时,VOH/VOL = 2.4V/0.4V
    - 占空比:当负载为15pF时,为45%/55%
    - 上升/下降时间:tr/tf = 5 ns

    3. 产品特点和优势


    系列1500具备以下独特功能和优势:
    - 高频率稳定性:在广泛的温度范围内,频率稳定性可达±5 ppb,确保在各种环境条件下保持一致的性能。
    - 宽控制电压范围:支持0V至3.3V的控制电压范围,适应多种应用场景。
    - 低相位噪声:在不同频率偏移下的相位噪声表现出色,保证信号的纯净度和可靠性。
    - 高可靠性:经过严格的环境测试,如振动测试、机械冲击测试和热冲击测试,确保在恶劣环境下仍能正常工作。
    - 快速暖机:仅需5分钟即可达到稳定的频率输出,提高了系统的响应速度和效率。

    4. 应用案例和使用建议


    系列1500可以应用于以下场景:
    - 通信系统:用于基站和移动终端设备中的时钟同步,提高通信质量。
    - 卫星导航系统:提供精确的时间基准,确保定位精度。
    - 精密测量仪器:如示波器、频谱分析仪等,要求高精度和高稳定性的场合。
    - 军事和航空航天:对环境条件和性能稳定性要求极高的环境中使用。
    使用建议:
    - 确保供电电压稳定,避免大幅度波动,以保证频率稳定性。
    - 在高负载变化的应用中,适当调整负载以优化频率稳定性。
    - 长期运行时,考虑进行定期老化检测,确保性能持续可靠。

    5. 兼容性和支持


    系列1500支持标准的CMOS输出,可轻松集成到现有电路设计中。Raltron Electronics提供了全面的技术支持和服务,包括样品请求、产品定制和技术咨询等。

    6. 常见问题与解决方案


    - 问题:供电电压不稳定导致频率变化过大。
    - 解决方案:使用稳定的电源模块,并安装滤波电容以减少电压波动。

    - 问题:在高温环境下,频率稳定性降低。
    - 解决方案:选择合适的工作温度范围型号,并确保良好的散热条件。

    - 问题:启动时间过长。
    - 解决方案:使用预热装置或提高工作电压,加快暖机过程。

    7. 总结和推荐


    Hermetically Sealed Oven Controlled Crystal Oscillator (OCXO) Series 1500是一款高性能、高可靠性的晶体振荡器,适用于各种高精度和高稳定性的应用场景。其出色的频率稳定性和宽泛的工作温度范围使其成为通信、卫星导航和精密测量领域的理想选择。我们强烈推荐这款产品用于需要高精度时钟信号的系统中。

OX4115A-D3-2-24.576-3.3参数

参数
长*宽*高 15.4mm*10.6mm*8mm
通用封装 SMD-6P
安装方式 贴片安装
零件状态 在售
包装方式 散装

OX4115A-D3-2-24.576-3.3厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

OX4115A-D3-2-24.576-3.3数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS RALTRON ELECTRONICS OX4115A-D3-2-24.576-3.3 OX4115A-D3-2-24.576-3.3数据手册

OX4115A-D3-2-24.576-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 62.3272 ¥ 521.6008
10+ $ 54.1944 ¥ 453.5394
50+ $ 52 ¥ 435.175
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 521.6
直接购买
加入购物车
