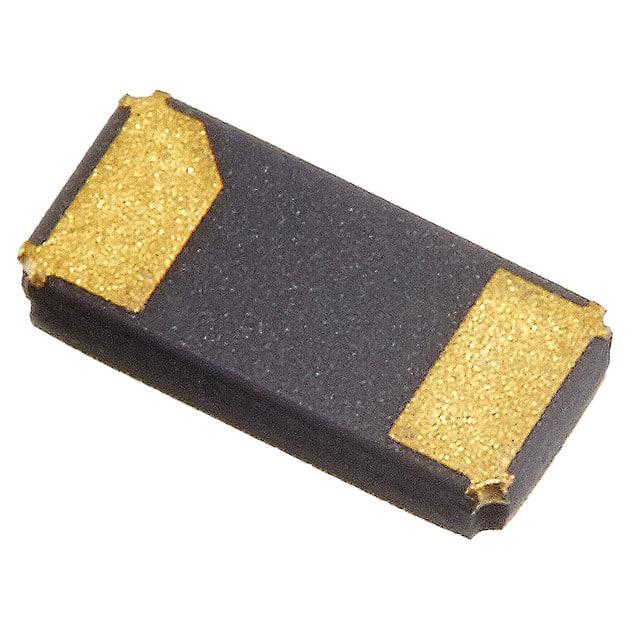

RT3215-32.768-6-EXT-TR

产品分类: 无源晶振
产品描述: 6pF ±20ppm 32.768KHz 70KΩ SMD-2P 贴片安装 3.2mm*1.5mm*900μm
供应商型号: 4165979
供应商: 海外现货
标准整包数: 3000
RALTRON ELECTRONICS 无源晶振 RT3215-32.768-6-EXT-TR

RT3215-32.768-6-EXT-TR概述

    SURFACE MOUNT MICROPROCESSOR CRYSTAL RT3215-32.768-6-EXT-TR Rev B 技术手册解析

    1. 产品简介


    产品类型:这款 SURFACE MOUNT MICROPROCESSOR CRYSTAL(贴片式微处理器晶体)是一种用于精密计时和频率控制的重要电子元件。它主要用于需要高精度时钟信号的微处理器、移动通信设备、网络设备和其他嵌入式系统中。
    主要功能:该晶体可以提供一个稳定的32.768kHz频率信号,该信号广泛应用于实时时钟(RTC)和微控制器时钟等场合。
    应用领域:本产品适用于各种工业自动化、消费电子、医疗设备、汽车电子、网络通信等领域,特别是需要高稳定性和高精度计时的应用场合。

    2. 技术参数


    - 额定频率:32.768 KHz
    - 频率容差:在25℃下,最大±20 ppm
    - 翻转温度:+25℃ ±5℃
    - 温度系数:最大-0.04 × 10^-6 /℃^2
    - 并联电容:1.5 pF (典型值)
    - 负载电容:6 pF
    - 等效串联电阻(ESR):最大65 kΩ
    - 驱动功率:最大0.5 μW
    - 老化率:第一年最大±3 ppm
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 运动电容:典型值6.7 fF
    - 绝缘电阻:最大500 MΩ

    3. 产品特点和优势


    - 高精度:该晶体具有非常高的频率稳定性,在整个工作温度范围内表现出色。
    - 长寿命:通过严格的温度和时间测试,确保了其在长期运行中的可靠性和稳定性。
    - 良好的兼容性:符合RoHS标准,无卤素,且采用Au镀层,确保与各种电路板材料兼容。
    - 高效节能:低驱动功率使得其特别适合于便携式和低功耗设备。

    4. 应用案例和使用建议


    应用案例:此款晶体常用于智能手表、移动电话、路由器和各种嵌入式系统中的RTC芯片。
    使用建议:在焊接过程中,需严格按照推荐的回流焊曲线进行操作,以避免热应力对晶片造成损害。建议在安装前对其进行充分的环境适应,特别是在极端温度条件下。

    5. 兼容性和支持


    - 兼容性:该产品与多种电路板和组件高度兼容,包括广泛使用的贴片技术和常见的PCB材料。
    - 支持和服务:Raltron Electronics提供了详尽的技术文档和客户支持,包括产品更换、技术支持和售后咨询服务。

    6. 常见问题与解决方案


    - 问题一:安装后出现频率偏移现象。
    - 解决办法:检查焊接工艺和所选元器件的质量,确保符合规格要求。
    - 问题二:工作时温度稳定性差。
    - 解决办法:确认周围环境和设备温度在规定的工作范围内,必要时可采取散热措施。

    7. 总结和推荐


    这款Surface Mount Microprocessor Crystal凭借其卓越的性能和广泛的适用性,成为众多应用的理想选择。考虑到其出色的精度、长寿命和可靠的稳定性,我们强烈推荐将其用于各种需要高精度时钟信号的应用中。无论是工业生产还是消费电子产品,这一产品都能提供出色的表现。

RT3215-32.768-6-EXT-TR参数

参数
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 6pF
频率稳定性 -
长*宽*高 3.2mm*1.5mm*900μm
通用封装 SMD-2P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RT3215-32.768-6-EXT-TR厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

RT3215-32.768-6-EXT-TR数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS 无源晶振 RALTRON ELECTRONICS RT3215-32.768-6-EXT-TR RT3215-32.768-6-EXT-TR数据手册
