1.11.011.201/0200

产品分类: 按钮开关
厂牌: RAFI
产品描述: 圆形,平头,按钮 Off-Mom SPST-NO 圆形-30.30(Dia) 500000Cycles 35V 白色 500000Cycles 100mA(DC) 面板安装
供应商型号: BN-1.11.011.201/0200
供应商: 海外现货
标准整包数: 1

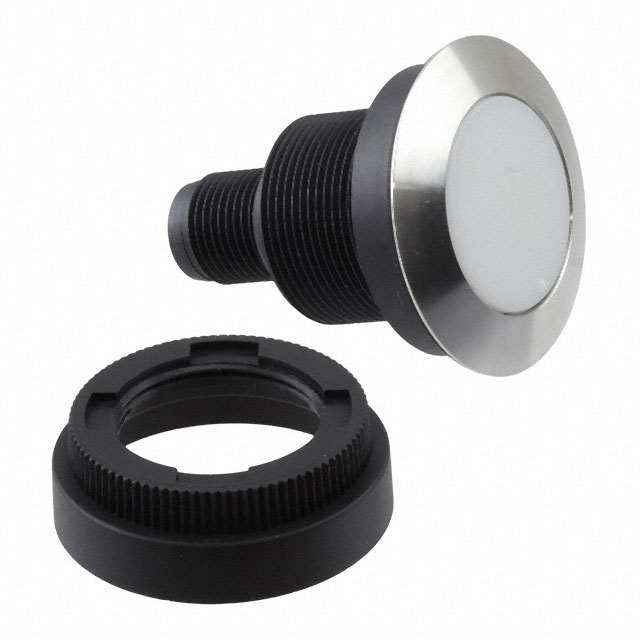

RAFI 按钮开关 1.11.011.201/0200

1.11.011.201/0200概述

    RAFI RAMO 30 T Pushbutton FLEXLAB 技术手册

    1. 产品简介


    RAFI RAMO 30 T Pushbutton FLEXLAB 是一种设计用于控制面板操作的按钮开关。该产品具备不锈钢前环和白色镜头,适用于各种工业和商业应用场合。这款按钮开关主要应用于需要高防护等级、长期稳定工作的环境中,如工业自动化、机械设备控制和安全控制系统等。

    2. 技术参数


    - 尺寸与安装:
    - 安装孔直径:30.3 mm
    - 按钮形式:FLEXLAB,无透镜
    - 前环颜色:不锈钢
    - 镜头颜色:白色
    - 机械设计:
    - 接触形式:瞬时接触
    - 触点材料:金
    - 安装方式:螺母固定
    - 端子类型:M12
    - 反向极性保护:是
    - 输出:1个常开(PNP)
    - 螺母扭力:1.2 Nm
    - 机械特性:
    - 操作力:5 N(±20%)
    - 电气特性:
    - 额定电压范围:DC 0.02 V 至 DC 35 V
    - 额定电流范围:0.01 mA 至 100 mA
    - 额定功率:最大 1 W(欧姆负载)
    - LED电源:DC 24 V ± 20% / 10 mA ± 20%
    - 其他规格:
    - 工作温度范围:-40 °C 至 +70 °C
    - 寿命:100,000 次操作(B10)
    - 防护等级:
    - 前面:IP 66, IP 67, IP 69K
    - 后面:IP 66(根据使用的插头为 IP 67 或 IP 69K)
    - 符合标准:IEC 60068-2-14, -30, -33 和 -78
    - 环境抵抗力:符合 IEC 标准
    - 运行寿命:250,000 次
    - 符合环保标准:RoHS 和 REACH 认证

    3. 产品特点和优势


    RAFI RAMO 30 T Pushbutton FLEXLAB 的主要优势在于其耐用性和可靠性。不锈钢材质的前环使其在恶劣环境下也能保持稳定的性能。该按钮具有金触点,确保了长期的电气稳定性。此外,它还提供了多种防护等级,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 应用案例: 该按钮开关广泛应用于工业自动化系统、机械控制面板以及安全控制系统中。例如,在工厂自动化生产线中,它可以用于启动或停止机器,确保操作员的安全。
    - 使用建议: 在安装过程中,请确保按钮开关的安装孔准确对齐,以避免任何不必要的压力造成损坏。建议定期检查按钮的运行状态,确保其始终处于良好状态。

    5. 兼容性和支持


    RAFI RAMO 30 T Pushbutton FLEXLAB 与多种标准接口兼容,特别是 M12 类型的端子,可以轻松集成到现有系统中。此外,厂商提供详尽的技术支持和维护服务,帮助用户解决问题并优化使用效果。

    6. 常见问题与解决方案


    - 问题: 如何判断按钮开关是否正常工作?
    - 解决方案: 使用万用表检测按钮的触点电阻。如果阻值低于 1 欧姆,则表示触点工作正常。
    - 问题: 如何更换按钮开关?
    - 解决方案: 拆卸螺母并取出旧按钮,替换为新按钮后重新安装螺母。

    7. 总结和推荐


    RAFI RAMO 30 T Pushbutton FLEXLAB 是一款高性能、高可靠性的按钮开关,适合在恶劣环境中使用。其卓越的防护能力和长寿命使其成为众多工业应用的理想选择。因此,强烈推荐此产品用于需要高度可靠性和稳定性的场合。

1.11.011.201/0200参数

参数
电气寿命 500000Cycles
最大交流触点电压 -
面板开孔尺寸 圆形-30.30(Dia)
指示颜色 白色
最大直流触点电压 35V
开关配置 SPST-NO
执行器类型 圆形,平头,按钮
机械寿命 500000Cycles
电流额定值 100mA(DC)
开关功能 Off-Mom
安装方式 面板安装
零件状态 在售
包装方式 散装

1.11.011.201/0200厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

1.11.011.201/0200数据手册

厂牌 PDF简要描述 下载
RAFI 按钮开关 RAFI 1.11.011.201/0200 1.11.011.201/0200数据手册

1.11.011.201/0200封装设计

查看详情并下载
Symbol
Footprint
3D Model
