5.00.070.083/0500

产品分类: LED显示器件
厂牌: RAFI
产品描述: 绿色 面板安装
供应商型号: N-5.00.070.083/0500
供应商: 云汉优选
标准整包数: 1

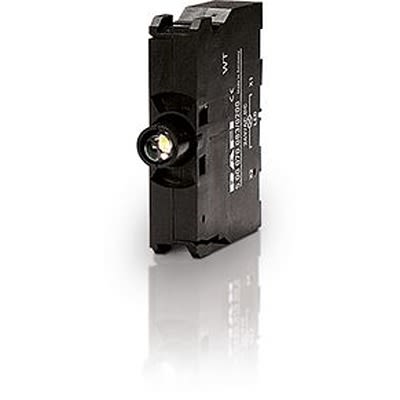

RAFI LED显示器件 5.00.070.083/0500

5.00.070.083/0500概述

    RAFIX 22 QR LED Unit: A Comprehensive Overview

    1. 产品简介


    RAFIX 22 QR 是一款适用于工业控制系统的绿色LED指示单元,设计用于需要高可靠性和长寿命的应用场景。该产品通过其紧凑的设计、宽广的工作温度范围以及卓越的机械强度,满足了现代自动化设备的需求。它的主要功能是在设备运行时提供清晰的状态指示,适用于各种机械设备、自动化控制系统、通信设备等领域。

    2. 技术参数


    - 尺寸:不包含耦合装置时为46 x 10 x 39.5毫米。
    - 安装深度:不包含电缆的情况下为56.4毫米。
    - 机械设计:采用嵌入式安装设计,具备可快速安装的卡扣式耦合和操作装置。
    - LED颜色:绿色。
    - 端子类型:螺钉端子。
    - 接线标识:X1=阳极,X2=阴极。
    - 工作电压:交流/直流24V。
    - 最大电流:IF最大可达15mA。
    - 其他规范:
    - 符合IEC 60947-5-1标准。
    - 按照IEC 60068-2-27标准,冲击电阻为50g,持续时间为11ms,半正弦波形。
    - 按照IEC 60068-2-6标准,振动电阻为10g,频率范围为40到500Hz。
    - 环境抗性符合IEC 60068-2-14、-30、-33和-78标准。
    - 工作环境温度范围:-20°C至+65°C。
    - 储存温度范围:-40°C至+80°C。
    - 通过高温点火测试(IEC 60695-2-1)。
    - 符合RoHS和REACH标准。

    3. 产品特点和优势


    - 坚固耐用:符合多项国际标准,确保了其在恶劣环境下的稳定性和可靠性。
    - 易于安装:采用卡扣式耦合设计,便于快速安装。
    - 高性能:能够在广泛的温度范围内正常工作,满足严苛的应用要求。
    - 环保材料:完全符合RoHS和REACH标准,确保对人体和环境无害。

    4. 应用案例和使用建议


    应用案例:RAFIX 22 QR广泛应用于机械设备的控制面板,用于显示设备状态(如开机、故障等)。它还适用于各种通信设备和自动化控制系统中,用于状态监控和报警提示。
    使用建议:
    - 在安装时,需注意避免过高的振动和冲击,以防影响产品的使用寿命。
    - 考虑到其较高的工作温度范围,可在设备运行时保持良好的散热措施。
    - 使用时确保电路连接正确,避免反接造成损坏。

    5. 兼容性和支持


    - 兼容性:RAFIX 22 QR能够与多种工业控制设备配合使用,其通用性强,适用于多种型号和品牌的设备。
    - 厂商支持:提供详细的技术文档和客户支持服务,包括但不限于安装指南、维护手册及故障排除指导。

    6. 常见问题与解决方案


    - 问题一:安装过程中发现LED无法点亮。
    - 解决方案:检查电源电压是否正确,确认接线是否按照X1=阳极、X2=阴极的方式连接。此外,检查线路是否有短路现象。
    - 问题二:产品在低温环境下工作不稳定。
    - 解决方案:将产品置于正常工作温度范围内使用,考虑使用加热装置以维持适宜的工作温度。
    - 问题三:产品在高温环境下出现故障。
    - 解决方案:避免产品长时间暴露在超过规定最高工作温度的环境中。采取适当的冷却措施,确保产品工作在安全温度范围内。

    7. 总结和推荐


    综上所述,RAFIX 22 QR是一款高效可靠的LED指示单元,具有高可靠性、易于安装和出色的环境适应性等特点。针对不同的应用需求,它提供了一种理想的解决方案。我们强烈推荐使用此产品,特别是在工业自动化控制系统中,以实现高效的设备状态监控和故障诊断。

5.00.070.083/0500参数

参数
分辨率(pixels) -
控制器类型 -
发光强度 -
显示高度 -
显示颜色 绿色
视角 -
字符宽度 -
背光颜色 -
显示尺寸 -
显示类型 -
显示模式 -
显示宽度 -
接口方式 -
触碰模式 -
字符高度 -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

5.00.070.083/0500厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

5.00.070.083/0500数据手册

厂牌 PDF简要描述 下载
RAFI LED显示器件 RAFI 5.00.070.083/0500 5.00.070.083/0500数据手册

5.00.070.083/0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 22.7264 ¥ 193.1744
10+ $ 15.6045 ¥ 132.6383
库存: 8
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 965.87
