首页  >  产品百科  >  3.14.001.032/0000

3.14.001.032/0000

产品分类: 轻触开关
厂牌: RAFI
产品描述: 35V(DC) Off-Mom SPST-NO 2.04N~3.06N 100mA 500μm 通孔安装 19.05mm*19.05mm*9.7mm
供应商型号: BN-3.14.001.032/0000
供应商: 海外现货
标准整包数: 1

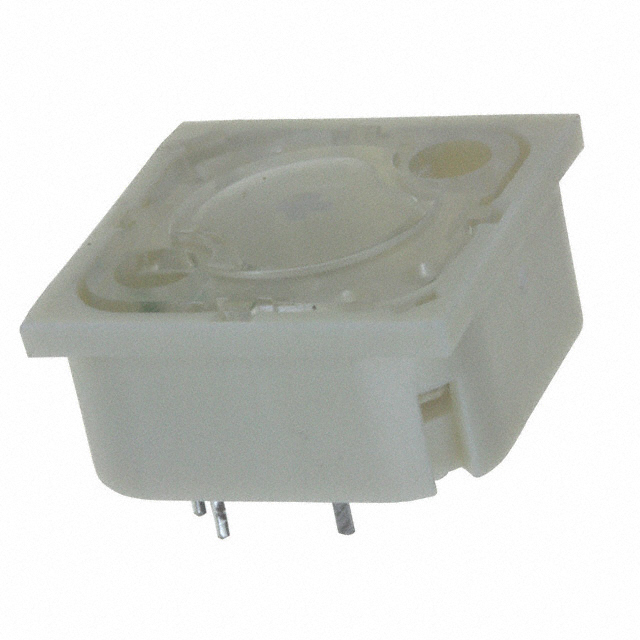

RAFI 轻触开关 3.14.001.032/0000

3.14.001.032/0000概述


    产品简介


    RF 19 是一款由RAFI制造的轻触开关,配备了透明镜头和一个用于发光的金质接触点。此款轻触开关主要用于需要指示功能的应用场景,例如工业控制面板、家用电器等。它具有良好的机械和电气特性,能够适应多种环境条件。

    技术参数


    一般信息
    - 镜头颜色:透明
    - 推荐按键网格尺寸:23毫米
    尺寸
    - 长度:19.05毫米
    - 宽度:19.05毫米
    - 总高度:9.7毫米
    机械设计
    - 安装方式:通孔焊接于PCB板上
    - 终端类型:THT(通孔)
    - 触点系统:瞬动触点
    - 触点配置:单个常开(NO)触点
    - 触点材料:金(Au)
    - 照明:单颗LED指示灯
    - LED颜色:绿色
    - LED类型:3毫米
    机械特性
    - 操作力:最大2.9±0.6牛顿
    - 切换行程:0.5+0.2毫米
    - 抗压强度(带通孔PCB):最大100牛顿
    电气特性
    - 最小额定电压(Au):0.02伏特,(Ag):3伏特
    - 额定电压最大值:35伏特
    - 最小额定电流(Au):0.01毫安,(Ag):0.1毫安
    - 额定电流最大值(Au):100毫安,(Ag):250毫安
    - 最大额定功率(电阻负载)(Au):2瓦特,(Ag):12.5瓦特
    - 新触点最大接触电阻:100毫欧姆
    其他规格
    - 工作环境温度范围:最小-25℃,最大+70℃
    - 环境抗性:符合IEC 60068-2-14, -30, -33 和 -78标准
    - 操作寿命(操作次数):至少1,000,000次
    - 可焊性及耐热性:符合DIN EN 60068-2-20标准
    - 波峰焊接温度:最大260℃
    - 手工焊接温度:最大350℃/5秒
    合规性
    - RoHS合规
    - REACH合规

    产品特点和优势


    RF 19 轻触开关具备以下特点和优势:
    - 高可靠性和长寿命:机械和电气性能稳定,使用寿命至少为1,000,000次。
    - 优异的操作力:操作力在2.9±0.6牛顿之间,确保了开关操作的便捷性。
    - 良好的环境适应性:能在-25℃到+70℃的宽温范围内正常工作,并符合多项国际环境测试标准。
    - 高效能指示:内置绿色LED,可以提供清晰可见的指示信号,适用于各种需要状态指示的应用场景。

    应用案例和使用建议


    应用案例
    RF 19 轻触开关广泛应用于工业自动化控制系统、家电设备、通讯设备等领域。例如,在智能家居系统中,该轻触开关可以作为用户界面的一部分,通过LED指示灯提供清晰的状态反馈,增强用户体验。
    使用建议
    - 在安装时,确保PCB板上的焊盘尺寸适配开关尺寸,以保证安装牢固。
    - 根据实际需求选择合适的电源电压和电流,以避免过载现象的发生。
    - 定期检查和清洁开关,以延长其使用寿命并保持良好的工作状态。

    兼容性和支持


    RF 19 轻触开关与大多数标准PCB安装兼容。制造商提供了详细的技术文档和支持服务,以帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关操作力过大 | 检查安装过程,确保安装平整无误,避免不必要的机械压力。 |
    | LED指示灯不亮 | 检查电源连接是否正确,确认LED类型与实际电路匹配。 |
    | 长时间使用后开关反应变慢 | 清洁触点表面,去除可能的氧化层或其他杂质。 |

    总结和推荐


    RF 19 轻触开关凭借其稳定可靠的性能、广泛的适用范围和较高的性价比,成为许多应用场合的理想选择。对于需要高性能和长寿命开关的应用场景,强烈推荐使用RF 19 轻触开关。

3.14.001.032/0000参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 100mA
电压额定值 35V(DC)
执行器高度 -
执行器行程 500μm
机械寿命 -
操作力 2.04N~3.06N
长*宽*高 19.05mm*19.05mm*9.7mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

3.14.001.032/0000厂商介绍

RAFI公司是一家专注于人机界面解决方案的全球供应商,提供高品质的工业级产品,包括控制面板、控制元件、键盘、触摸屏和电子配件等。其主营产品分类包括:

1. 控制面板:提供多种尺寸和功能的控制面板,适用于各种工业和医疗设备。
2. 控制元件:包括按钮、开关、旋钮等,满足不同操作需求。
3. 键盘:提供标准和定制键盘,适用于各种应用场景。
4. 触摸屏:提供多种尺寸和分辨率的触摸屏,支持多点触控。
5. 电子配件:包括电缆、连接器等,确保设备稳定运行。

RAFI的产品广泛应用于工业自动化、医疗设备、交通运输、****等领域。其优势在于:

1. 高品质:RAFI产品以高品质和可靠性著称,满足严苛的工业和医疗标准。
2. 定制化:提供定制化解决方案,满足客户的特定需求。
3. 创新:持续研发新技术,保持行业领先地位。
4. 全球服务:在全球范围内提供销售和技术支持,确保客户满意度。

3.14.001.032/0000数据手册

厂牌 PDF简要描述 下载
RAFI 轻触开关 RAFI 3.14.001.032/0000 3.14.001.032/0000数据手册

3.14.001.032/0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
