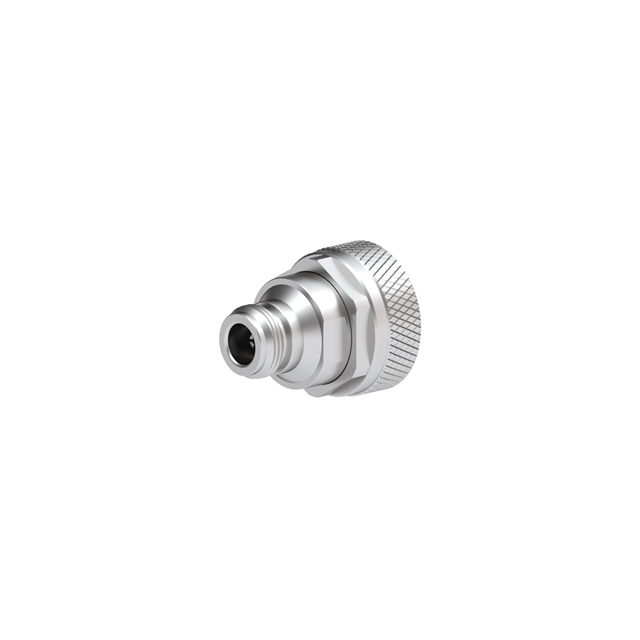

R191722000

厂牌: RADIALL
产品描述: Radiall 射频适配器, N 到 7/16, 插座, 阻抗50Ω, 直向
供应商型号: 2957380
供应商: 海外现货
标准整包数: 1

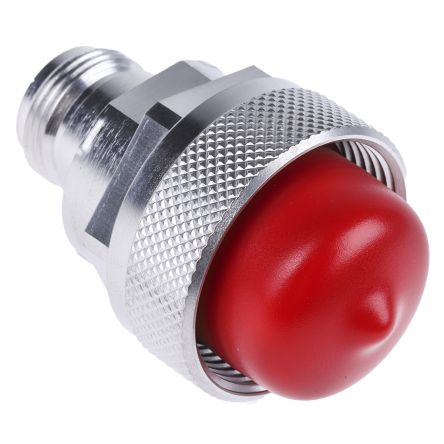

RADIALL 同轴连接器(RF) - 适配器 R191722000

R191722000概述


    产品简介


    本产品为TE Connectivity公司的N型公座到7/16型母座直式转接头(型号R191.722.000),属于适配器系列。这种适配器主要用于射频和微波通信系统中不同接口类型的连接,确保信号传输的稳定性和可靠性。它适用于无线通信基站、雷达系统、测试设备和各种射频通信终端设备中。

    技术参数


    - 外形尺寸:所有尺寸均以毫米为单位,具体数值需查阅详细技术文档。
    - 阻抗:50 Ω
    - 频率范围:0-7.5 GHz
    - 驻波比(VSWR):最大值为1.06 + 0,0000 x F(GHz),在0-3 GHz内最大值为1.03
    - 插入损耗:最大值为0.03 √F(GHz) dB
    - 射频泄漏:(NA - F(GHz)) dB最大值
    - 电压额定值:1400 Veff最大值
    - 耐电压:2500 Veff最小值
    - 绝缘电阻:5000 MΩ最小值
    - 机械特性:中心接触件保持力最小值为68 N,轴向力相同
    - 扭矩:无要求,建议在7/16接口上施加3000 N.cm
    - 连接循环寿命:至少500次
    - 重量:85.8000克

    产品特点和优势


    该转接头采用高质量材料制造,如黄铜、铍铜和聚四氟乙烯(PTFE),并经过银化铜表面处理,提高了电气性能和使用寿命。特别值得注意的是,它在2个+43 dBm载波下的PIM3小于-120 dBm,表明其具备优异的电磁兼容性能。该产品还具有优良的机械稳定性,中心接触件的保持力高达68 N,适合在恶劣环境下使用。它的高电压额定值和耐电压特性,确保了即使在极端条件下也能可靠运行。

    应用案例和使用建议


    此转接头广泛应用于无线通信基站、雷达系统及测试设备等领域。在实际应用中,用户需要注意接口的正确连接以避免损坏。建议在连接前检查接口是否有杂质或损坏,并遵循制造商提供的操作指南进行安装。对于复杂应用,如多级系统中的信号传输,可以考虑增加隔离措施,以减少反射和干扰,提高信号完整性。

    兼容性和支持


    该转接头与多种射频连接器兼容,尤其适用于N型公座和7/16型母座之间的转换。TE Connectivity提供全面的技术支持和售后服务,包括但不限于技术咨询、故障排查和维修服务。用户可以通过标准联系方式获取更多技术支持。

    常见问题与解决方案


    - Q: 如何确保连接稳固?
    A: 在连接前彻底清洁接口,并施加适当的扭矩(推荐3000 N.cm)。使用扭矩扳手可以帮助实现一致的紧固效果。

    - Q: 如何处理信号质量下降的问题?
    A: 检查是否有物理损坏,如有必要,重新连接并清洁接口。如果问题仍然存在,可能需要更换转接头。

    总结和推荐


    总体而言,TE Connectivity的这款N型公座到7/16型母座直式转接头(型号R191.722.000)在电气性能、机械稳定性和电磁兼容性方面表现出色,非常适合于需要高度可靠的射频和微波通信应用。凭借其出色的性能和TE Connectivity提供的优质服务,我们强烈推荐这一产品给寻求高性能射频解决方案的用户。

R191722000参数

参数
防护等级 -
适配器类型 Plug至Jack,插头至插座
最大频率 7.5GHz
紧固类型 -
中心触头镀层
类型 Threaded
阻抗 50Ω
长*宽*高 36.2mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
包装方式 散装

R191722000厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R191722000数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 适配器 RADIALL R191722000 R191722000数据手册

R191722000封装设计

查看详情并下载
Symbol
Footprint
3D Model
