R141603000W

产品分类: 同轴连接器(RF)
厂牌: RADIALL

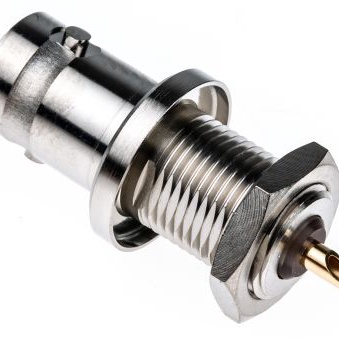

产品描述: Radiall BNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: R141603000W
供应商: 国内现货
标准整包数: 1
RADIALL 同轴连接器(RF) R141603000W

R141603000W概述


    产品简介


    BNC 50连接器是一款专为高频信号传输设计的同轴连接器,主要用于视频、音频及测试设备等领域。该连接器提供直式和弯式两种型号,适用于各种电缆类型(如2/50、2.6/50、5/50、10+11/50、141"等)。其主要功能是保证信号的稳定传输和防止信号反射,广泛应用于通信、广播、测量仪器等行业。

    技术参数


    - 阻抗:50 Ω
    - 频率范围:直流至4 GHz
    - 典型电压驻波比(V.S.W.R.):
    - 直型连接器:2/50、2.6/50、5/50、10+11/50、141"
    - 1 GHz:1.12
    - 2.5 GHz:1.18
    - 4 GHz:1.22
    - 弯型连接器:2/50、2.6/50、5/50、1 GHz
    - 1 GHz:1.13
    - 2.5 GHz:1.30
    - 4 GHz:1.20
    - 插入损耗:
    - 直型连接器:0.05至0.13 dB
    - 弯型连接器:0.08至0.20 dB
    - 射频泄漏:-55 dB最小值(2至3 GHz)
    - 绝缘电阻:≥5000 MΩ
    - 接触电阻:中心触点≤1.5 mΩ;外接触点≤0.2 mΩ
    - 工作电压:
    - 海平面:500 VRMS
    - 高海拔(21000米):125 VRMS
    - 耐压:
    - 海平面:1500 VRMS
    - 高海拔(21000米):375 VRMS
    - 射频测试电压:海平面(5 MHz)下1000 VRMS

    产品特点和优势


    BNC 50连接器具有多种显著的特点和优势:
    - 高稳定性:通过严格的阻抗匹配和低V.S.W.R.,确保信号传输的稳定性和可靠性。
    - 宽泛的工作温度范围:能够在极端环境下工作,适用于各种苛刻的应用环境。
    - 良好的机械性能:具有高耐用性,可承受多次插拔(多达500次),并具备较强的防震和防冲击能力。
    - 优异的环境适应性:符合多项军用标准,能够在恶劣条件下长期可靠运行。

    应用案例和使用建议


    BNC 50连接器广泛应用于视频传输、广播设备、测试设备等领域。例如,在实验室环境中用于测量仪器之间的连接,确保信号传输的质量和稳定性;在广播电视设备中用于音视频信号的传输。使用时,建议严格按照技术手册的要求进行安装和使用,以确保连接器的最佳性能和延长使用寿命。

    兼容性和支持


    BNC 50连接器与多种标准同轴电缆兼容,包括但不限于2/50、2.6/50、5/50、10+11/50、141"等。此外,制造商提供全面的技术支持和服务,包括安装指南、维修服务和客户支持等,确保用户能够充分发挥该连接器的功能和性能。

    常见问题与解决方案


    1. 插入损耗过高:
    - 解决方案:检查连接器是否安装正确,电缆质量是否符合要求,重新连接或更换高质量电缆。

    2. 信号传输不稳定:
    - 解决方案:检查连接器是否松动,电缆是否有损坏,重新紧固连接器或更换电缆。

    3. 绝缘电阻低:
    - 解决方案:清洁连接器的接触面,确保无污垢或灰尘,或者更换新的连接器。

    总结和推荐


    BNC 50连接器凭借其卓越的性能、稳定性和广泛的适用性,在多个行业中具有极高的市场竞争力。无论是实验室还是工业现场,它都能提供可靠而稳定的信号传输。因此,我们强烈推荐在需要高频信号传输的应用中使用这款连接器。

R141603000W参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 4GHz
紧固类型 -
端口数 1
触头端接 -
类型 Panel Receptacles,RF Connectors/Coaxial Connectors
安装方式 面板安装
包装方式 散装

R141603000W厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R141603000W数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) RADIALL R141603000W R141603000W数据手册

R141603000W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 132.7449
25+ ¥ 128.7736
50+ ¥ 124.791
100+ ¥ 122.162
250+ ¥ 119.4995
库存: 215
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.74
