R125462001

厂牌: RADIALL
产品描述: Female Socket,Jack,Threaded 金 法兰安装,焊接安装,贴片安装,面板安装 14.3mm(长度)
供应商型号: TU-R125462001
供应商: 海外现货
标准整包数: 100
RADIALL 同轴连接器(RF) - 配件 R125462001

R125462001概述


    产品简介

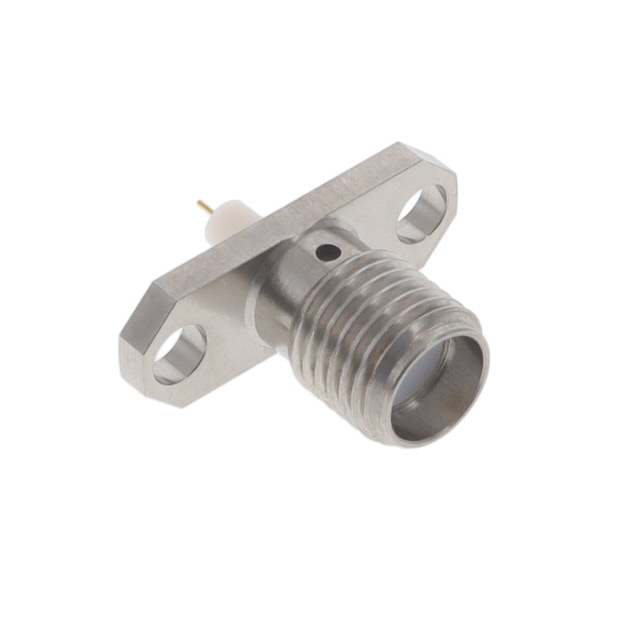

    本产品为2孔法兰式插座,型号为R125.462.001,系列为SMA(Subminiature version A)。SMA是一种广泛应用于微波通信领域的连接器类型,具有高可靠性、低损耗等特点。本产品主要用于无线通信设备、雷达系统、航空航天设备等领域,确保信号传输的稳定性和可靠性。

    技术参数


    - 尺寸和材料
    - 轴承:不锈钢
    - 中心接触体:铍铜
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 镀层:钝化,金(1.3μm)+ 镍(2μm)
    - 电气特性
    - 阻抗:50Ω
    - 频率范围:0-18GHz
    - 电压驻波比(VSWR):1.06 + 0.002 x F(GHz)
    - 插入损耗:0.07 √F(GHz) dB
    - 射频泄露:-(60 - F(GHz)) dB
    - 电压额定值:500 Veff
    - 耐压:1000 Veff
    - 绝缘电阻:5000 MΩ
    - 机械特性
    - 中心接触体保持力:27 N(两端)
    - 扭矩:2.8 N.cm
    - 推荐扭矩:待定
    - 面板螺母扭矩:待定
    - 插拔寿命:500次循环
    - 重量:2.600克
    - 环境适应性
    - 工作温度:-65°C 至 +165°C
    - 密封性:耐气密性
    - 面板泄漏:无数据
    - 气密性:无数据

    产品特点和优势


    1. 高可靠性和稳定性:SMA连接器以其卓越的电气特性和机械强度而著称,适用于苛刻的工作环境。
    2. 宽频率范围:适用于从直流到18GHz的广泛应用。
    3. 紧凑设计:2孔法兰设计使得该连接器适合于空间受限的应用场合。
    4. 优良的电气性能:低插入损耗和高电压耐受能力使其成为高性能要求的理想选择。

    应用案例和使用建议


    应用案例
    - 无线通信设备:如基站、手机等设备中,用于信号的稳定传输。
    - 雷达系统:雷达天线和信号处理单元之间的连接,确保高频信号的可靠传输。
    - 航空航天设备:飞机内部的信号传输系统,需满足高可靠性和宽温范围的需求。
    使用建议
    1. 注意温度范围:在极端温度环境下使用时,需特别关注产品的温度适应性。
    2. 正确安装:按照制造商的推荐扭矩进行安装,以确保良好的接触性和机械稳定性。
    3. 定期检查:在使用过程中定期检查插拔次数和连接状况,确保长期稳定运行。

    兼容性和支持


    - 兼容性:本产品与其他标准SMA接口的设备完全兼容。
    - 支持和维护:制造商提供详尽的技术支持和售后服务,包括安装指南、常见问题解答和维修服务。

    常见问题与解决方案


    1. 问题:插入损耗过高
    - 解决方案:检查接头安装是否到位,确保表面清洁无污染。

    2. 问题:接触不良
    - 解决方案:重新拧紧连接器,确保扭矩符合推荐值。
    3. 问题:机械损伤
    - 解决方案:避免过度扭转或扭曲连接器,严格按照推荐方法操作。

    总结和推荐


    该SMA连接器在电气性能和机械强度方面表现出色,适用于各种苛刻的环境。无论是无线通信设备、雷达系统还是航空航天领域,它都能提供稳定的信号传输和可靠的连接。虽然在一些细节上可能需要额外的关注(如推荐扭矩的确认),但总体而言,这是一款值得信赖的产品,强烈推荐给相关领域的工程师和技术人员。

R125462001参数

参数
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层
长*宽*高 14.3mm(长度)
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 散装

R125462001厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R125462001数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R125462001 R125462001数据手册

R125462001封装设计

查看详情并下载
Symbol
Footprint
3D Model
