R112553000

厂牌: RADIALL
产品描述: Radiall SMC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 焊接端接
供应商型号: ET-8590842
供应商: 海外现货
标准整包数: 1

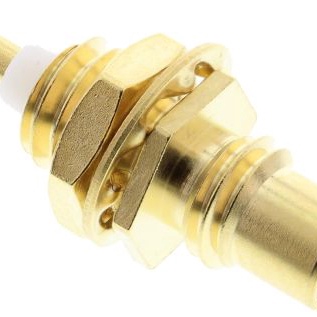

RADIALL 同轴连接器(RF) - 配件 R112553000

R112553000概述


    产品简介

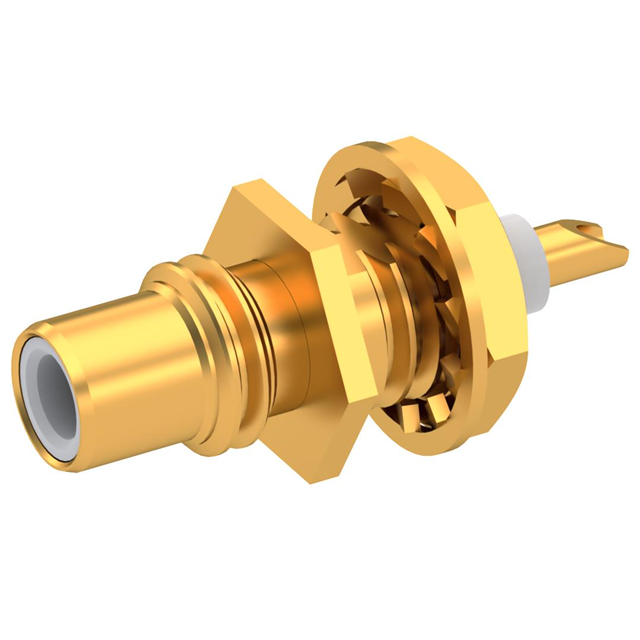

    产品名称:Bulkhead Jack Receptacle R112.553.000
    产品类型:射频同轴连接器
    主要功能:用于射频信号传输,提供高频信号的低损耗、高可靠性的传输路径。
    应用领域:广泛应用于通信设备、雷达系统、航空航天、军事等领域。

    技术参数


    - 材料:
    - BODY:黄铜
    - CENTER CONTACT:黄铜
    - OUTER CONTACT:黄铜
    - INSULATOR:聚四氟乙烯(PTFE)

    - 镀层:
    - BODY:镍2μm + 金0.2μm
    - CENTER CONTACT:镍2μm + 金1.3μm
    - OUTER CONTACT:镍2μm + 金0.2μm

    - 电气特性:
    - 阻抗:50Ω
    - 频率范围:0-10GHz
    - 插入损耗:0.03 √F(GHz) dB
    - 回波损耗:1.05 + 0.1 x F(GHz)
    - 射频泄漏:- (62 - F(GHz)) dB
    - 最大电压:335 Veff
    - 绝缘电阻:1000 MΩ

    - 环境特性:
    - 工作温度:-65°C 至 +165°C
    - 气密性:无要求(NA)
    - 机械特性:
    - 中心接触保持力:
    - 接合端:10 N最小
    - 反端:10 N最小
    - 耐用性:500次循环
    - 重量:1.2200 g

    产品特点和优势


    - 高频信号传输:R112.553.000能够在0-10GHz的频率范围内实现低损耗的信号传输,适用于高速数据传输的应用场景。
    - 高可靠性:中心接触保持力达到10 N,确保了接头在恶劣环境下也能稳定工作。
    - 宽温范围:可在极端温度环境下工作,适应于航空航天和军事领域的苛刻条件。
    - 耐久性强:经过500次插拔循环测试,确保长时间使用后仍能保持良好的电气性能。

    应用案例和使用建议


    应用案例:
    - 在雷达系统中作为天线接口,保证信号传输的稳定性。
    - 在通信基站中用于不同设备间的信号互连。
    使用建议:
    - 确保在安装时使用推荐的60 N.cm扭矩,以避免过度拧紧导致的损坏。
    - 定期检查接头的状态,确保没有腐蚀或其他物理损伤。

    兼容性和支持


    - 兼容性:该产品设计用于SMC系列连接器,与其他符合SMC标准的组件兼容。
    - 支持和服务:制造商提供了详尽的技术支持文档和客户服务热线,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:插入损耗过高。
    解决方案:检查连接器是否安装正确,确保接头紧密连接。如果问题依旧,可能需要更换新的连接器。
    2. 问题:信号传输不稳定。
    解决方案:检查是否有物理损伤或腐蚀,清洁接头并重新安装。
    3. 问题:工作温度超出正常范围。
    解决方案:在使用前确认接头的适用温度范围,如需在超高温或低温环境中使用,请选择相应规格的产品。

    总结和推荐


    综合评估:
    R112.553.000 Bulkhead Jack Receptacle是一款高性能的射频连接器,具有优异的电气特性和机械特性。它的设计满足了多种严苛环境下的需求,特别适合于高频信号传输的应用场景。
    推荐使用:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐该产品用于需要高性能、高可靠性的射频信号传输的应用场景。

R112553000参数

参数
类型 Male Pin,Receptacle,Threaded
颜色 -
基体镀层
配件类型 -
安装方式 焊接安装,贴片安装,隔板安装,面板安装
包装方式 盒装

R112553000厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R112553000数据手册

厂牌 PDF简要描述 下载
RADIALL 同轴连接器(RF) - 配件 RADIALL R112553000 R112553000数据手册

R112553000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.1184 ¥ 170.0001
10+ $ 17.5718 ¥ 148.4817
50+ $ 15.5229 ¥ 131.1687
100+ $ 12.132 ¥ 102.5154
250+ $ 11.3663 ¥ 96.0453
500+ $ 11.1115 ¥ 93.8925
1000+ $ 11.1005 ¥ 93.7989
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 170
