R414703000

产品分类: RF衰减器
厂牌: RADIALL

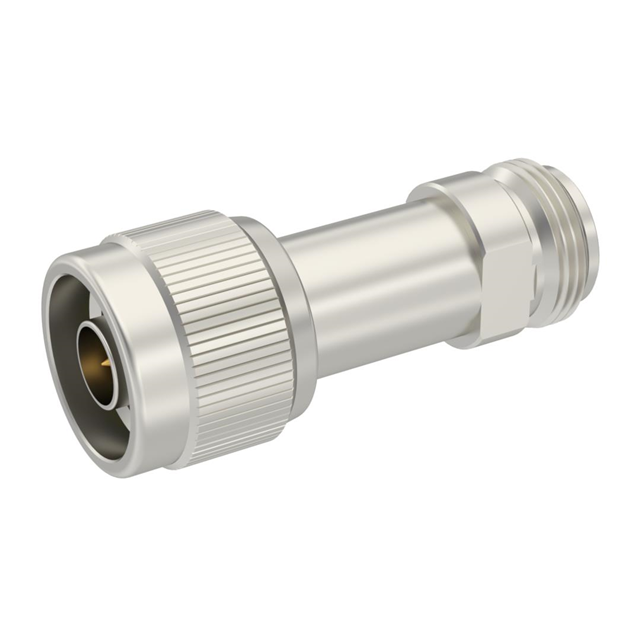

产品描述: 雷迪埃 射频衰减器, N 插头至 N 插座, 3dB衰减, DC → 12.4GHz工作频率, N连接器, 50Ω阻抗
供应商型号: 2859725
供应商: 海外现货
标准整包数: 1
RADIALL RF衰减器 R414703000

R414703000概述

    电子元器件产品技术手册解析

    产品简介


    本产品为 R414.703.000 衰减器(Attenuator),属于电子元器件系列中的衰减器类。主要功能是通过衰减信号强度来实现信号处理的目的。它广泛应用于通信系统、测试设备、雷达系统等领域,特别是在需要对高频信号进行精确调节的场合。

    技术参数


    - 频率范围: DC - 12.4 GHz
    - 电压驻波比 (V.S.W.R):
    - DC - 4 GHz: ≤1.15
    - 4 - 8 GHz: ≤1.20
    - 8 - 12.4 GHz: ≤1.25
    - 偏差 (±dB):
    - DC - 4 GHz: ±0.30
    - 4 - 8 GHz: ±0.50
    - 8 - 12.4 GHz: ±0.70
    - 额定衰减: 3 dB
    - 峰值功率 (1μs, 1%占空比): 100 W
    - 平均功率 (自由空气冷却): 2 W
    - 环境温度范围:
    - 工作温度: -55 / +125 °C
    - 存储温度: -55 / +125 °C
    - 重量: 59.6200 g
    - 阻抗: 50 Ω
    - 连接器: N型男性/女性连接器(MIL-C 39012)

    产品特点和优势


    R414.703.000衰减器的主要特点包括:
    - 高精度: 在整个工作频率范围内,能够保持稳定的衰减值,保证信号处理的准确性。
    - 大功率承受能力: 峰值功率达到100 W,能够满足高强度信号处理的需求。
    - 宽温度适应性: -55 °C至+125 °C的工作温度范围,使其在极端环境中依然稳定可靠。
    - 高可靠性: 使用高品质材料(如黄铜、铍铜、PTFE)和先进的镀层工艺(镍和金镀层),确保长期运行的稳定性和耐久性。

    应用案例和使用建议


    应用案例:
    - 通信系统: 用于通信基站的信号调节,确保信号传输质量。
    - 测试设备: 在研发和测试阶段用于调整信号强度,以测试设备性能。
    - 雷达系统: 在雷达系统中用于调整发射信号强度,提高信号处理的精度。
    使用建议:
    - 散热设计: 尽管该衰减器在自由空气冷却条件下能承受2 W的平均功率,但在高功率操作时应考虑外部散热措施,以避免过热。
    - 环境防护: 特别是在高温或低温环境下使用时,应注意设备的防护措施,确保稳定运行。

    兼容性和支持


    该衰减器采用标准N型连接器,适用于大多数标准N型接口的设备。厂商提供全面的技术支持,包括安装指导、维护服务和售后咨询,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后信号衰减不稳定 | 检查连接器是否松动或损坏,必要时更换新的连接器。 |
    | 温度变化导致设备异常 | 确保设备工作在规定的温度范围内,如需长时间在极端温度下工作,考虑加装适当的温控装置。 |
    | 高功率操作设备过热 | 减少连续工作的功率输出,或者增加外部散热措施,如风扇或散热片。 |

    总结和推荐


    综上所述,R414.703.000衰减器凭借其高精度、高功率承受能力和宽温度适应性,在多种应用场景中表现出色。无论是通信系统、测试设备还是雷达系统,都能发挥关键作用。虽然初期投入可能较高,但从长远来看,其稳定可靠的性能和耐用性将带来显著的成本效益。因此,我们强烈推荐使用该产品。

R414703000参数

参数
额定功率 2W
典型衰减 3dB
衰减容差 -0.7dB~0.7dB
最大工作频率 12.4GHz
最小工作频率 0MHz
阻抗 50Ω
长*宽*高 48.7mm(长度)
安装方式 导线安装,通孔安装
包装方式 散装

R414703000厂商介绍

Radiall是一家全球领先的高科技公司,专注于为全球通信、工业和**市场提供创新的互连解决方案。公司成立于1952年,总部位于法国,在全球拥有多个研发中心和生产基地。

Radiall的主要产品包括射频同轴连接器、光纤连接器、高速互连系统、微波组件和模块等。这些产品广泛应用于通信、****、**、医疗、工业和能源等领域。

Radiall的优势在于其强大的研发能力、丰富的产品线和全球布局。公司拥有一支专业的技术团队,不断推出创新产品,满足客户不断变化的需求。同时,Radiall在全球设有多个生产基地和销售网络,能够快速响应客户需求,提供高质量的产品和服务。此外,Radiall还通过了多项国际认证,如ISO9001、ISO14001等,确保产品质量和环境管理符合国际标准。

R414703000数据手册

厂牌 PDF简要描述 下载
RADIALL RF衰减器 RADIALL R414703000 R414703000数据手册

R414703000封装设计

查看详情并下载
Symbol
Footprint
3D Model
