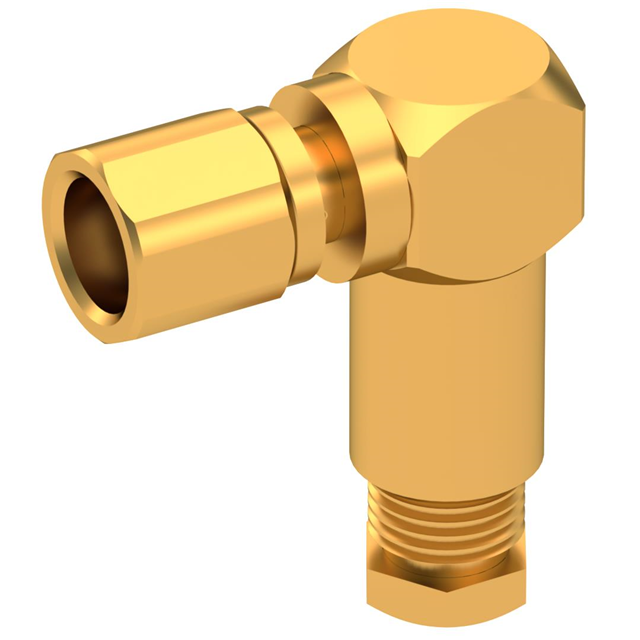

R112165000

厂牌: RADIALL
产品描述: Radiall SMC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 用于RG179, RG187, RG188, RG316线
供应商型号: 2201-R112165000-ND
供应商: Digi-Key
标准整包数: 1
RADIALL 同轴连接器(RF) - 配件 R112165000

R112165000概述


    产品简介


    本产品为Right Angle Plug Clamp Type R112.165.000,属于SMC电缆系列,主要应用于高频射频连接器领域。该产品通过特殊的直角插头设计和夹紧结构,适用于多种高频信号传输场合,如通信、雷达、卫星通信系统等。产品采用了金镀镍工艺处理,以提高抗腐蚀能力和电气性能。

    技术参数


    - 材料:
    - 本体:黄铜
    - 中心触点:铍铜
    - 绝缘体:聚四氟乙烯(PTFE)
    - 密封圈:氯丁橡胶
    - 镀层:
    - 金0.2µm + 镍2µm
    - 金1.3µm + 镍2µm
    - 金0.2µm + 镍2µm
    - 阻抗: 50 Ω
    - 频率范围: 0-10 GHz
    - 电压驻波比(VSWR): 1.30 + 0.040 x F(GHz) 最大值
    - 插入损耗: 0.25 √F(GHz) dB 最大值
    - 射频泄漏: - (62 - F(GHz)) dB 最小值
    - 耐电压: 335 Veff 最大值
    - 介电强度: 1000 Veff 最小值
    - 绝缘电阻: 1000 MΩ 最小值
    - 接触保持力:
    - 轴向力(对接端): 10 N 最小值
    - 轴向力(对面端): 10 N 最小值
    - 扭矩: 不适用
    - 推荐扭矩:
    - 对接: 30 N.cm
    - 面板螺母: 不适用
    - 夹紧螺母: 40 N.cm
    - A/F夹紧螺母: 5.000 mm
    - 配合寿命: 500 次循环 最小值
    - 重量: 4.300 克
    - 工作温度范围: -55/+100 °C
    - 密封性:
    - 密封气压: 不适用

    产品特点和优势


    该产品具有以下特点和优势:
    - 高可靠性: 高频信号传输时阻抗匹配良好,射频泄漏低。
    - 耐用性强: 采用高强度材料制造,确保长期使用后仍保持良好的电气性能。
    - 方便安装: 直角插头设计便于空间有限的应用场合安装。
    - 抗腐蚀: 金镀镍工艺提高了产品的耐腐蚀性能,延长使用寿命。
    - 机械稳定性: 高耐压及高强度的中心接触保持力保证了在高应力条件下工作的稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    该产品广泛应用于各种高频射频连接器系统,例如通信系统、雷达系统、卫星通信系统、测试设备等。
    使用建议:
    - 严格按照说明书操作,特别是在剥离电缆时注意不要损伤内部导线。
    - 确保所有组件正确装配,如夹紧螺母必须紧固至规定扭矩,以避免接触不良。
    - 安装时要确保电缆稳固不松动,以防信号干扰和接触不良。

    兼容性和支持


    该产品与大多数符合SMC系列标准的电缆兼容。厂商提供详细的安装指南和售后服务支持,包括技术支持和定期检查服务,以确保产品正常运行。

    常见问题与解决方案


    1. 问题: 插头无法完全对准和锁紧。
    - 解决办法: 检查并确保所有组件已正确安装,特别是夹紧螺母需达到规定的扭矩值。
    2. 问题: 插入损耗过高。
    - 解决办法: 仔细检查所有接点和接口的连接情况,确保接触良好无损坏。
    3. 问题: 射频泄漏超标。
    - 解决办法: 重新检查电缆的装配质量,尤其是绝缘层和屏蔽层是否完好。

    总结和推荐


    综上所述,Right Angle Plug Clamp Type R112.165.000是一款高性能、高可靠性的射频连接器,适用于多种高频应用场合。其优异的电气性能、可靠的机械特性以及广泛的兼容性使其在市场上具备很强的竞争优势。尽管价格较高,但考虑到其出色的性能和较长的使用寿命,该产品值得推荐使用。

R112165000参数

参数
基体镀层
配件类型 -
类型 Female Socket,Plug,Threaded
颜色 -
长*宽*高 15.9mm(长度)*6mm(高度)
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
