719W-00/04

产品描述: Power Entry Module Unfiltered M 3 POS 250VAC 10A Fuse ST 1 Port
供应商型号: ET-1425196
供应商: 海外现货
标准整包数: 1
QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 719W-00/04

719W-00/04概述

    AC Receptacle (719W-00/04) 技术手册

    产品简介

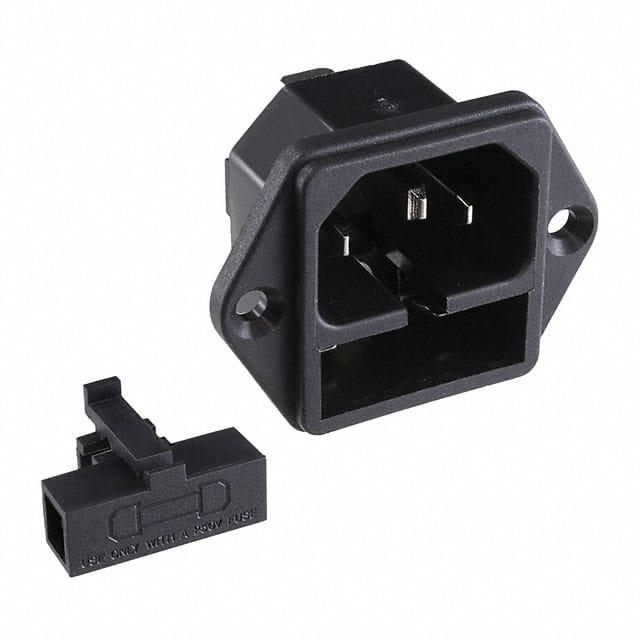

    AC Receptacle(型号:719W-00/04)是一款由Qualtek Electronics Corp. PPC Division生产的交流插座。该产品主要用于工业和商业领域,能够安全稳定地连接各种电器设备,如计算机、服务器和其他高功率设备。它的设计旨在提供高效能和可靠的电源接入解决方案。

    技术参数


    - 额定电流:10A
    - 额定电压:250V AC
    - 接触电阻:小于10毫欧姆
    - 绝缘电阻:大于100兆欧姆(500VDC最小)
    - 耐压强度:2000VAC/1mA,持续1分钟
    - 空气间隙击穿电压:
    - 极-极:5kV
    - 极-面板:4.0kV
    - 工作温度范围:-10°C 至 +60°C
    - 认证标准:UL、CSA、TUV、CCC
    - 材料:
    - 外壳:尼龙,阻燃等级为UL 94 V-0
    - 接触件:黄铜,针脚镀镍,标签镀镍
    - 兼容性:双保险丝座,一个活动,一个备用(保险丝不包含在内,推荐尺寸为5 x 20mm)

    产品特点和优势


    AC Receptacle (719W-00/04)具有以下几个显著特点和优势:
    - 高可靠性:通过严格的认证标准(UL、CSA、TUV、CCC),确保产品符合国际安全标准。
    - 低接触电阻:小于10毫欧姆的接触电阻保证了高效的电力传输。
    - 高绝缘性能:大于100兆欧姆的绝缘电阻防止漏电,提高了系统的安全性。
    - 耐用材料:采用阻燃尼龙外壳和镀镍黄铜接头,增强了产品的耐用性和抗腐蚀性。
    - 双保险丝座设计:提供了额外的安全保护,确保系统稳定运行。

    应用案例和使用建议


    - 应用场景:适用于各种工业和商业设施,如数据中心、医院、工厂等需要可靠电源接入的地方。
    - 使用建议:
    - 安装时严格按照面板切割图进行,确保插孔位置正确无误。
    - 使用推荐的螺丝大小(M3.0)固定插孔,以确保安装牢固。
    - 确保安装位置的温度范围在-10°C至+60°C之间,避免极端温度环境影响设备正常工作。
    - 为了提高系统安全性,建议安装时同时配备活动和备用保险丝,以确保电路的连续性和安全性。

    兼容性和支持


    - 兼容性:该产品可以与市场上大多数符合标准的电器设备兼容。
    - 支持服务:制造商提供了全面的技术支持和售后服务,包括安装指导和故障排除,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    - 问题1:安装后发现插孔松动。
    - 解决办法:检查螺丝是否已拧紧,并确保使用推荐的M3.0螺丝固定。
    - 问题2:电路偶尔出现断路现象。
    - 解决办法:检查是否正确安装了保险丝,并确保电路没有过载。
    - 问题3:设备在高温环境下运行不稳定。
    - 解决办法:将设备移至温度适宜的工作环境,并确保周围通风良好。

    总结和推荐


    AC Receptacle (719W-00/04)凭借其高可靠性、耐用性和广泛的应用场景,成为市场上一款值得信赖的产品。其双保险丝座设计和严格的认证标准使其在各类工业和商业环境中表现出色。如果你正在寻找一款性能稳定且安全可靠的交流插座,我们强烈推荐这款产品。

719W-00/04参数

参数
长*宽*高 44mm(长度)*28.6mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

719W-00/04厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

719W-00/04数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 QUALTEK ELECTRONICS 719W-00/04 719W-00/04数据手册

719W-00/04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9038
10+ $ 2.367
25+ $ 2.0954
50+ $ 1.8394
100+ $ 1.6994
300+ $ 1.5414
500+ $ 1.4455
1000+ $ 1.3597
2500+ $ 1.3514
库存: 412
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 2.9
