QFWC-10-05

产品分类: 开关电源
产品描述: 10W 100V(AC) 264V(AC) 墙壁安装 41.5mm*33.4mm*21.5mm
供应商型号: ET-3771433
供应商: 海外现货
标准整包数: 1

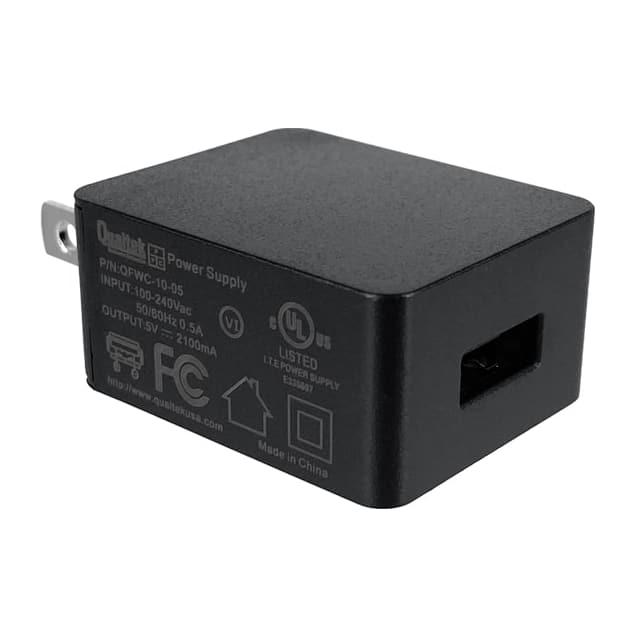

QUALTEK ELECTRONICS 开关电源 QFWC-10-05

QFWC-10-05概述

    QFWC系列单输出USB电源适配器技术手册

    产品简介


    QFWC系列单输出USB电源适配器是由Qualtek Electronics Corporation生产的高质量电源模块。这些适配器专为需要高效率、高可靠性的电子设备设计,广泛应用于工业控制、通信系统、医疗设备和其他需要稳定直流电源的应用场景。

    技术参数


    - 输入特性:
    - 交流电压范围:100VAC~264VAC
    - 频率范围:47Hz-63Hz
    - 最大交流电流:1.2A
    - 冲击电流:40A
    - 输出特性:
    - 直流输出电压:5V
    - 输出电流(型号):0.5A (QFWC-05-05),1.5A (QFWC-07-05),2.1A (QFWC-10-05)
    - 最大电流范围:0~2.1A
    - 纹波和噪声(最大值):200mVp-p
    - 泄漏电流(最大值):0.25mA
    - 电压精度:±10%
    - 线性调节率:±1.0%
    - 负载调节率:±5.0%
    - 开机延迟时间(最大值):3s
    - 保护特性:
    - 过电流保护(OCP):自动恢复
    - 短路保护(SCP):自动恢复
    - 环境特性:
    - 工作温度范围:0°C~40°C
    - 储存温度范围:-20°C~80°C
    - 工作湿度范围:10%~90%RH非冷凝状态
    - 存储湿度范围:5%~90%RH非冷凝状态
    - 安全标准:
    - UL60950-1认证
    - 符合EN55032 Class B和FCC part 15 Class B标准
    - 可靠性:
    - MTBF(平均无故障时间):超过50,000小时(25°C满负荷)
    - 机械规格:
    - 尺寸(长x宽x高):41.5x35.4x23mm
    - 插头类型:2极美国插头(NEMA 1-15P)

    产品特点和优势


    - 高效率:符合Level VI能效标准,确保高效节能。
    - 高可靠性:具备过电流和短路保护,有效延长设备寿命。
    - 宽工作温度范围:能在0°C到40°C之间正常工作,适用于多种环境。
    - 低空载功耗:小于0.1W,节省能源,环保节能。
    - 坚固耐用:通过多项安全标准认证,确保用户安全。

    应用案例和使用建议


    - 应用案例:适用于工业自动化控制系统、通信基站、医疗设备、安防监控系统等。
    - 使用建议:在高温环境中使用时,需确保良好散热;在多尘或潮湿环境下使用时,需注意防潮和除尘。

    兼容性和支持


    - 兼容性:与市面上主流的USB接口设备兼容。
    - 支持和服务:制造商提供全面的技术支持和售后保障,用户可随时联系技术支持以获取帮助。

    常见问题与解决方案


    - 问题1:开机延迟时间过长。
    - 解决办法:检查输入电源是否稳定,调整负载。
    - 问题2:输出电压不稳。
    - 解决办法:检查连接线是否有损坏,更换新的连接线或调整负载。
    - 问题3:设备过热。
    - 解决办法:确保良好的通风和散热环境,减少负载。

    总结和推荐


    QFWC系列单输出USB电源适配器以其高效率、高可靠性、宽工作温度范围和低空载功耗等优势,成为市场上极具竞争力的产品。其在各种应用中的出色表现使其成为用户的理想选择。我们强烈推荐这款产品给需要稳定电源供应的用户。

QFWC-10-05参数

参数
最大输入电压 264V(AC)
输出数量 -
电压-输出1 -
电流-输出2 -
输出功率 10W
负载调节 -
电压-输出4 -
电压-输出3 -
电压-输出2 -
电流-输出1 -
最小输入电压 100V(AC)
长*宽*高 41.5mm*33.4mm*21.5mm
安装方式 墙壁安装
应用等级 商用级
零件状态 在售
包装方式 散装

QFWC-10-05厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

QFWC-10-05数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 开关电源 QUALTEK ELECTRONICS QFWC-10-05 QFWC-10-05数据手册

QFWC-10-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0929 ¥ 68.3854
5+ $ 7.4375 ¥ 62.8469
10+ $ 6.4271 ¥ 54.3088
25+ $ 6.1284 ¥ 51.7851
50+ $ 5.8046 ¥ 49.049
100+ $ 5.4969 ¥ 46.449
400+ $ 5.1148 ¥ 43.2198
800+ $ 4.9334 ¥ 41.6871
库存: 487
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.38
直接购买
加入购物车
