858-03/007

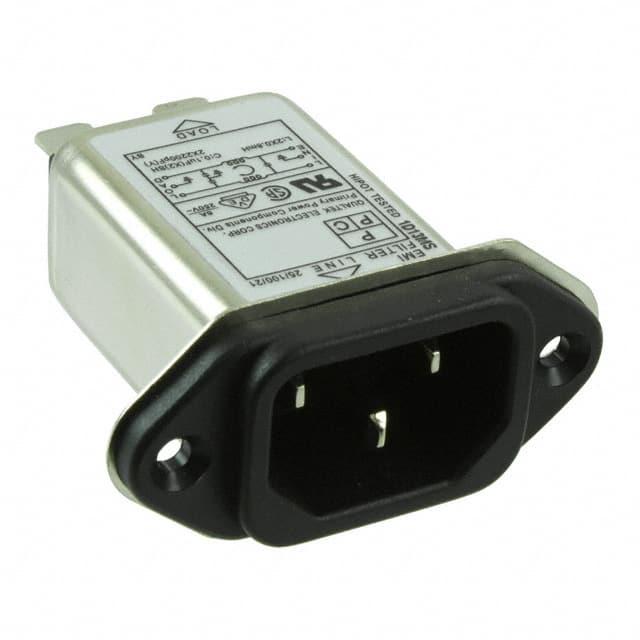

产品描述: EMI Power Entry Modules Filter
供应商型号: 858-03/007
供应商: Master
标准整包数: 5
QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 858-03/007

858-03/007概述


    产品简介


    产品名称:EMI滤波器
    型号:858-03/007
    制造商:Qualtek Electronics Corp. PPC DIVISION
    产品类型: EMI滤波器是用于电磁干扰(Electromagnetic Interference)抑制的电子元件,广泛应用于各种需要减少电磁干扰的设备中。
    主要功能: 本产品通过降低电源线上的噪声,提高系统的电磁兼容性(EMC),从而保证设备的正常运行。
    应用领域:
    - 电信设备
    - 工业控制系统
    - 医疗设备
    - 家用电器
    - 办公设备

    技术参数


    - 电压额定值: 115/250VAC
    - 电流额定值:
    - @ 115 VAC:3A RMS MAX
    - @ 250 VAC:3A RMS MAX
    - 工作频率: 50/60Hz
    - 泄漏电流:
    - @ 115 VAC 60Hz:0.20 mA MAX
    - @ 250 VAC 50Hz:0.40 mA MAX
    - 高压测试等级:
    - 线到地:2250 VDC
    - 线到线:1450 VDC
    - 插入损耗: (50 Ω系统)
    - 工作温度范围: -25°C 到 +100°C
    - 安全标准: RoHS合规

    产品特点和优势


    产品特点:
    1. 高电压耐受能力,确保设备在高电压环境下的稳定运行。
    2. 低泄漏电流,减少对其他设备的电磁干扰。
    3. 宽泛的工作频率范围,适应多种应用场景。
    4. 适用于多种设备的EMC设计,提升整体系统的电磁兼容性。
    优势:
    - 高效性: 能够显著降低电源线上的噪声,增强设备的稳定性。
    - 可靠性: 高温下依然保持良好的性能,适合工业应用。
    - 环保: RoHS合规,符合国际环保标准。

    应用案例和使用建议


    应用案例:
    - 在电信基站中,该滤波器有效减少了信号干扰,提高了通信质量。
    - 在医疗设备中,该滤波器确保了设备的稳定运行,保障了患者的安全。
    使用建议:
    - 确保安装时与设备的接地点正确连接,以最大限度地减少泄漏电流。
    - 根据具体应用场景选择合适的安装位置,确保滤波器发挥最佳效果。

    兼容性和支持


    兼容性: 该EMI滤波器可以与多种电气设备兼容,适合广泛的工业和商业应用。
    支持和服务:
    - 厂商提供详尽的技术支持文档。
    - 可提供现场安装指导和技术培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现不稳定现象 | 检查安装是否正确,特别是接地是否牢固。 |
    | 泄漏电流超标 | 检查滤波器是否损坏,必要时更换。 |

    总结和推荐


    总结:
    - 优点: 高效的EMI抑制能力、宽泛的工作温度范围、优秀的抗干扰性能。
    - 不足: 相对于其他同类产品,成本略高。
    推荐:
    鉴于其出色的性能和广泛的应用场景,强烈推荐该EMI滤波器用于各种需要提高电磁兼容性的设备中。它不仅能够显著提升设备的性能,还能确保系统的长期稳定运行。

858-03/007参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

858-03/007厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

858-03/007数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 电源接入连接器 - 输入/输出/模块 QUALTEK ELECTRONICS 858-03/007 858-03/007数据手册

858-03/007封装设计

查看详情并下载
Symbol
Footprint
3D Model
