Q5-3X-1 1/4-01-QB48IN-5

产品分类: 热缩管
产品描述: Heat Shrink Tubing ST Polyolefin Black Dual Bag
供应商型号: 562-Q53X114-48N5
供应商: Mouser
标准整包数: 1
QUALTEK ELECTRONICS 热缩管 Q5-3X-1 1/4-01-QB48IN-5

Q5-3X-1 1/4-01-QB48IN-5概述


    产品简介

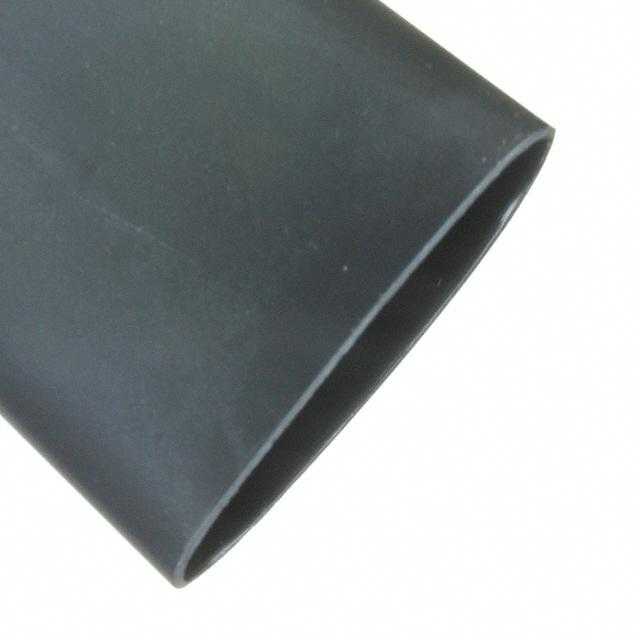

    Q5-3X 热缩管
    Q5-3X是一款由聚烯烃制成的双壁、粘合剂衬里、柔性热缩管。其通过共挤工艺制造而成,能够在汽车电线、运输电缆、金属管和束线中提供防水和防潮保护。这种热缩管不仅适用于多种恶劣环境,还具有广泛的工业应用。

    技术参数


    - 工作温度范围: -55°C 到 +125°C
    - 最小收缩温度: 80°C
    - 完全恢复温度: 110°C
    - 批准标准: 文件编号 E236137, 文件编号 242540, 125°C, VW-1, 600V
    - 符合标准: Sony-SS-00259, SAE-AMS-DTL-23053/4
    - 颜色: 标准色为黑色
    - 环保标准: RoHS 兼容
    - 耐温性: -55°C 到 +125°C
    - 抗张强度: >12 MPa
    - 断裂伸长率: > 400%
    - 纵向收缩率: ± 10%
    - 椭圆度: < 40%
    - 耐老化性能: 在158°C下持续168小时后,抗张强度>11 MPa,断裂伸长率>350%
    - 阻燃性: VW-1 标准通过
    - 绝缘耐压: AC 2500V, 1分钟无击穿
    - 体积电阻: >10^12 Ω·cm
    - 铜稳定性: 通过 UL 224测试
    - 铜腐蚀性: 无腐蚀
    - 粘合剂软点: 95°C ± 5°C

    产品特点和优势


    - 双壁结构:内层与外层之间的粘合剂确保了更好的密封性和长期保护效果。
    - 高耐温性:能在极端温度环境下工作,满足多种复杂应用场景的需求。
    - 良好的机械性能:具备高抗张强度和断裂伸长率,能有效防止机械损伤。
    - 阻燃性:通过VW-1阻燃测试,提升了安全性。
    - 宽广的应用领域:适用于汽车、航空航天及一般工业应用。

    应用案例和使用建议


    Q5-3X 热缩管广泛应用于汽车电线、运输电缆、金属管和束线的保护。其卓越的防水和防潮性能使其成为在恶劣环境下的理想选择。
    - 汽车工业: 可用于发动机舱内布线系统的防护。
    - 航空航天: 能够适应机载电缆系统的严苛条件。
    - 船舶工业: 在复杂的水密环境中提供可靠的线缆保护。
    使用建议:
    - 安装前请确保线缆干净无油污,以确保粘合剂能够牢固固定。
    - 严格按照规定的收缩温度进行操作,避免过早收缩导致内部粘合不良。

    兼容性和支持


    Q5-3X 热缩管可与多种电子元件和设备兼容,如各类线缆、电线和电子元件。制造商提供技术支持和售后服务,以确保客户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 粘合不牢 | 检查安装前的清洁度,确保粘合剂表面无油渍或灰尘 |
    | 收缩不良 | 确保操作温度在规定的范围内 |
    | 耐温性不足 | 重新确认工作温度,确保在产品规格范围内 |

    总结和推荐


    Q5-3X 热缩管凭借其卓越的性能和广泛应用,成为了电子元件和设备保护的理想选择。其独特的双壁结构、高耐温性和阻燃性使其在市场上具备极强的竞争力。综上所述,我们强烈推荐使用这款热缩管以确保线缆和其他相关部件在各种恶劣环境下的安全可靠运行。

Q5-3X-1 1/4-01-QB48IN-5参数

参数
4.00' (1.22m)
应用等级 工业级
零件状态 在售
包装方式 散装

Q5-3X-1 1/4-01-QB48IN-5厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

Q5-3X-1 1/4-01-QB48IN-5数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 热缩管 QUALTEK ELECTRONICS Q5-3X-1 1/4-01-QB48IN-5 Q5-3X-1 1/4-01-QB48IN-5数据手册

Q5-3X-1 1/4-01-QB48IN-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 76.197 ¥ 643.8647
5+ $ 69.2928 ¥ 585.5242
10+ $ 58.8816 ¥ 497.5495
20+ $ 55.8576 ¥ 471.9967
50+ $ 51.471 ¥ 434.93
100+ $ 44.3205 ¥ 374.5082
库存: 68
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 643.86
