3021009-06

产品分类: 计算机线缆

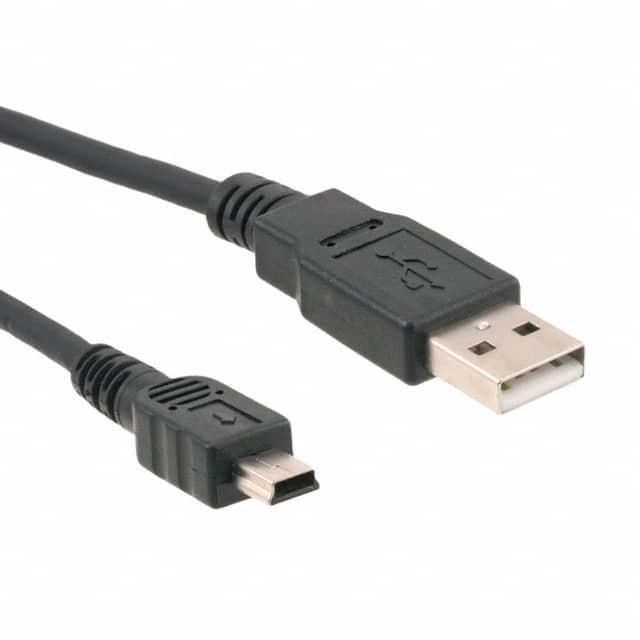

产品描述: Cable Assembly USB 1.824m USB Type A to Mini USB Type B 4 to 5 POS M-M 26AWG/28AWG
供应商型号: 2809881
供应商: 海外现货
标准整包数: 1
QUALTEK ELECTRONICS 计算机线缆 3021009-06

3021009-06概述


    产品简介


    本产品为USB 4P(A)/M - USB MINI 5P(B)/M连接器,广泛应用于各种需要高速数据传输和充电的设备中。该连接器集成了标准的USB A型接口和迷你USB B型接口,旨在满足不同设备之间的数据交换需求。其主要功能包括数据传输和电源供应,适用于计算机外设、移动设备、便携式存储设备等多个领域。

    技术参数


    - Pin Out: USB A型(4P)和迷你USB B型(5P)
    - 电缆规格:
    - 内导线:UL2725 26/28AWG,28AWG单芯+26AWG双芯+铝箔屏蔽层
    - 外套:黑色,OD:4.2 ± 0.2mm
    - 连接器类型:
    - USB A型:白色PBT绝缘体,镍镀层壳体
    - 迷你USB B型:黑色PBT绝缘体,镍镀层壳体
    - 电气测试:
    - 100%开路短路及缺失线测试
    - 绝缘电阻:DC400V,最小值10兆欧姆
    - 导体电阻:最大值3欧姆
    - 包装规格: 每件装入一个聚乙烯袋,并附带标签
    - 长度: 1830 ± 50mm
    - 尺寸范围:
    - 0-1mm
    - 1-6mm
    - 6-18mm
    - 18-50mm
    - 50-120mm
    - 120-250mm
    - 250-500mm
    - 公差: ±0.15mm至±1.20mm不等

    产品特点和优势


    1. 兼容性强:支持USB 2.0标准,可实现高速数据传输(最高480Mbps)。
    2. 耐用设计:采用高强度PBT材料,具备良好的耐热性和抗腐蚀性。
    3. 高可靠性:100%开路短路测试确保了连接器的稳定性和可靠性。
    4. 广泛的适用性:适用于多种设备,如计算机外设、手机、平板电脑等。

    应用案例和使用建议


    应用案例
    - 用于笔记本电脑和手机之间的数据传输
    - 在便携式存储设备上使用
    - 在便携式设备的充电站上使用
    使用建议
    - 在布线时尽量避免强电磁干扰环境,以保证数据传输的稳定性。
    - 定期检查连接器端口的清洁情况,避免灰尘和污物影响正常工作。
    - 避免过度弯曲电缆,以免损坏内部导线。

    兼容性和支持


    该产品与符合USB 2.0标准的各类设备兼容。制造商提供详细的安装和使用指南,并为用户提供技术支持服务。在使用过程中遇到任何问题,用户可以联系制造商获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题: 数据传输不稳定
    - 解决方案: 确保连接器和电缆没有破损或过度弯曲。定期清洁连接器端口,避免灰尘和污物影响传输效果。
    2. 问题: 无法正常充电
    - 解决方案: 检查设备充电模式设置是否正确。尝试更换不同的电源适配器或充电器。
    3. 问题: 信号质量差
    - 解决方案: 避免在强电磁干扰环境下使用。如果仍存在问题,建议更换新的连接器。

    总结和推荐


    该USB 4P(A)/M - USB MINI 5P(B)/M连接器凭借其卓越的性能和广泛的应用场景,在同类产品中表现出色。其稳定的连接性、可靠的数据传输能力和持久耐用的设计使其成为市场上的优质选择。推荐给需要高性能连接解决方案的用户。

3021009-06参数

参数
6.00' (1.83m)
零件状态 在售
包装方式 散装

3021009-06厂商介绍

Qualtek Electronics是一家在电子制造服务(EMS)领域具有丰富经验的公司,专注于为各种行业提供定制化的电子产品制造解决方案。公司主营产品分类包括:

1. 印刷电路板组装(PCBA):提供从单面到多层的PCB组装服务,包括表面贴装技术(SMT)和通孔技术(THT)。

2. 机械组装:涉及电子产品的外壳、框架和其他机械部件的组装。

3. 测试与验证:提供功能测试、性能测试和环境测试等服务,确保产品质量。

4. 供应链管理:为客户提供一站式的供应链解决方案,包括物料采购、库存管理和物流服务。

应用领域广泛,包括但不限于:

- 医疗设备:生产精密的医疗电子设备,如监护仪、诊断设备等。
- 工业控制:为自动化和控制系统提供可靠的电子产品。
- 通信设备:制造通信基站、路由器等通信设备。
- 消费电子:生产智能穿戴设备、家用电器等消费电子产品。

Qualtek Electronics的优势在于:

- 高质量标准:遵循严格的质量控制流程,确保产品符合国际标准。
- 快速响应:灵活的生产能力,能够快速响应市场变化和客户需求。
- 定制化服务:提供个性化的解决方案,满足客户的特定需求。
- 技术专长:拥有专业的技术团队,能够处理复杂的电子制造挑战。

3021009-06数据手册

厂牌 PDF简要描述 下载
QUALTEK ELECTRONICS 计算机线缆 QUALTEK ELECTRONICS 3021009-06 3021009-06数据手册

3021009-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.5939
10+ ¥ 22.9322
50+ ¥ 22.9322
100+ ¥ 22.5227
250+ ¥ 22.1132
500+ ¥ 22.1132
库存: 77
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.59
