QPA2237

厂牌: QORVO
产品描述: 32V 30MHz 36V 2.5GHz QFN(EP) 贴片安装 4mm*400cm*850μm
供应商型号: QPA2237
供应商: 云汉优选
标准整包数: 10

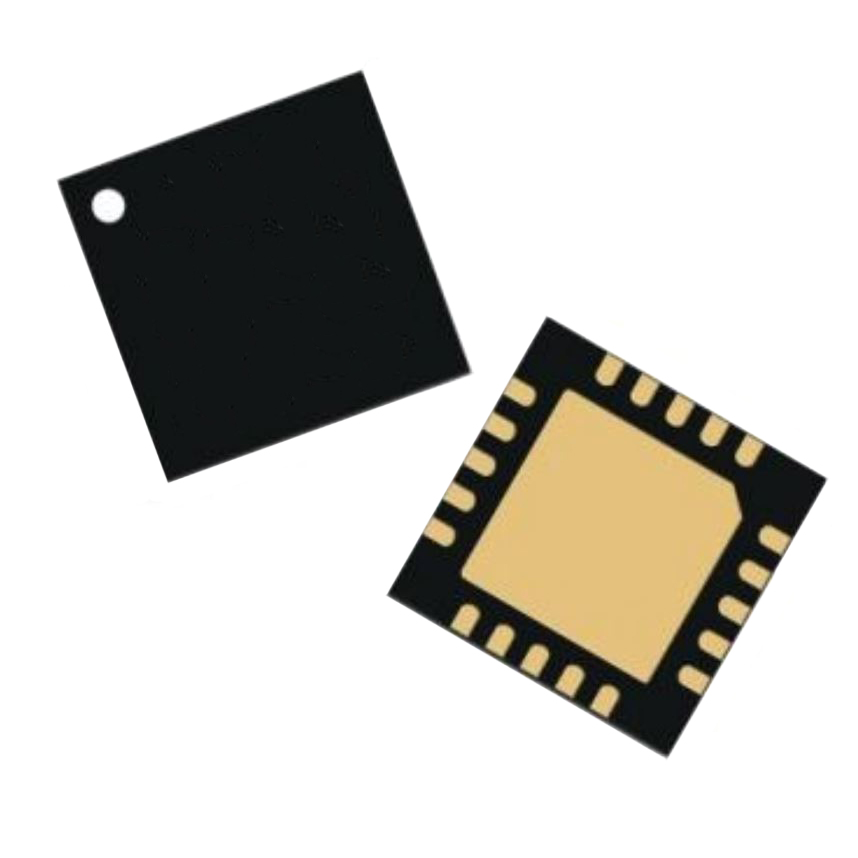

QORVO 其它RF IC和模块​​​​​​ QPA2237

QPA2237概述

    QPA2237 0.03 – 2.5 GHz 10 W GaN Power Amplifier

    1. 产品简介


    产品类型: QPA2237是一款宽频带功率放大器,采用Qorvo公司的0.25μm GaN on SiC工艺制造。
    主要功能: 它能够提供大于10W的饱和输出功率,具有大于13dB的大信号增益和大于48%的功率附加效率。
    应用领域: 这款放大器适用于商业和军事雷达、通信系统以及电子战等多个领域,特别适合在国防和商业市场上广泛应用。

    2. 技术参数


    - 频率范围: 0.03至2.5 GHz
    - 饱和输出功率(PSAT): > 40 dBm (PIN = 27 dBm)
    - 功率附加效率(PAE): > 48%
    - 小信号增益: > 18.5 dB
    - 输入反射损耗: > 9 dB
    - 输出反射损耗: > 9.5 dB
    - 偏置电压: VD = 32 V, IDQ = 360 mA, VG = -2.1 V
    - 封装尺寸: 4.0 x 4.0 x 0.85 mm

    3. 产品特点和优势


    产品特点:
    - 高频率覆盖范围:0.03至2.5 GHz
    - 高输出功率:> 40 dBm
    - 高效率:> 48% PAE
    - 简化系统集成:在两个RF端口上完全匹配到50Ω
    优势:
    - 高效能: 高饱和输出功率和高效率使其适用于各种严苛的应用环境。
    - 稳定性: 宽泛的工作温度范围和高可靠性确保了长期稳定运行。
    - 简化集成: 无需复杂的匹配网络即可实现系统集成,降低了设计难度和成本。

    4. 应用案例和使用建议


    应用案例:
    - 商业和军事雷达: 该放大器适用于需要高功率输出的雷达系统,如气象雷达和航空导航雷达。
    - 通信系统: 在无线通信系统中,如蜂窝基站和卫星通信系统中,可以提高通信质量。
    使用建议:
    - 在设计时,需考虑射频输入和输出端的匹配,以确保最佳的信号传输效果。
    - 在测试阶段,应进行充分的热管理和散热措施,以确保放大器的稳定运行。

    5. 兼容性和支持


    兼容性:
    - 该产品支持多种接口标准,并且具有良好的电磁兼容性。
    - 完全匹配到50Ω的RF端口,使得系统集成更加简便。
    支持和服务:
    - TriQuint公司提供详细的用户指南和应用笔记,支持客户在设计和测试过程中解决问题。
    - 评估板可用于快速原型开发,降低设计风险。

    6. 常见问题与解决方案


    常见问题:
    - 问题1: 输出功率不稳定
    解决方案: 检查RF输入和输出端的匹配情况,确保偏置电压和电流符合规范。
    - 问题2: 效率偏低
    解决方案: 调整偏置电压和电流,优化匹配网络,确保放大器工作在最优状态。
    - 问题3: 封装焊接问题
    解决方案: 参考推荐的焊接温度曲线,选择合适的焊接工艺。

    7. 总结和推荐


    综合评估:
    - QPA2237具备出色的高频性能和高效率,能够在多个应用领域发挥重要作用。
    - 其简化系统集成的特点和优良的可靠性使其在市场上具备很强的竞争优势。
    推荐意见:
    - 强烈推荐在需要高性能、高可靠性的雷达和通信系统中使用QPA2237。它不仅能提升系统的整体性能,还能显著降低成本和设计复杂度。

QPA2237参数

参数
最大工作频率 2.5GHz
最小工作频率 30MHz
最大工作供电电压 36V
最小工作供电电压 32V
支持协议 -
长*宽*高 4mm*400cm*850μm
通用封装 QFN(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QPA2237厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPA2237数据手册

厂牌 PDF简要描述 下载
QORVO 其它RF IC和模块​​​​​​ QORVO QPA2237 QPA2237数据手册

QPA2237封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1220
200+ ¥ 1180
300+ ¥ 1140
库存: 218
起订量: 100 增量: 50
交货地:
最小起订量为:100
合计: ¥ 122000
直接购买
加入购物车
