RFSA3713TR7

产品分类: RF衰减器
厂牌: QORVO
产品描述: 0dB 5MHz 6GHz 50Ω QFN(EP) 贴片安装 3mm*300cm*850μm
供应商型号: 2312-RFSA3713TR7CT-ND
供应商: Digi-Key
标准整包数: 1

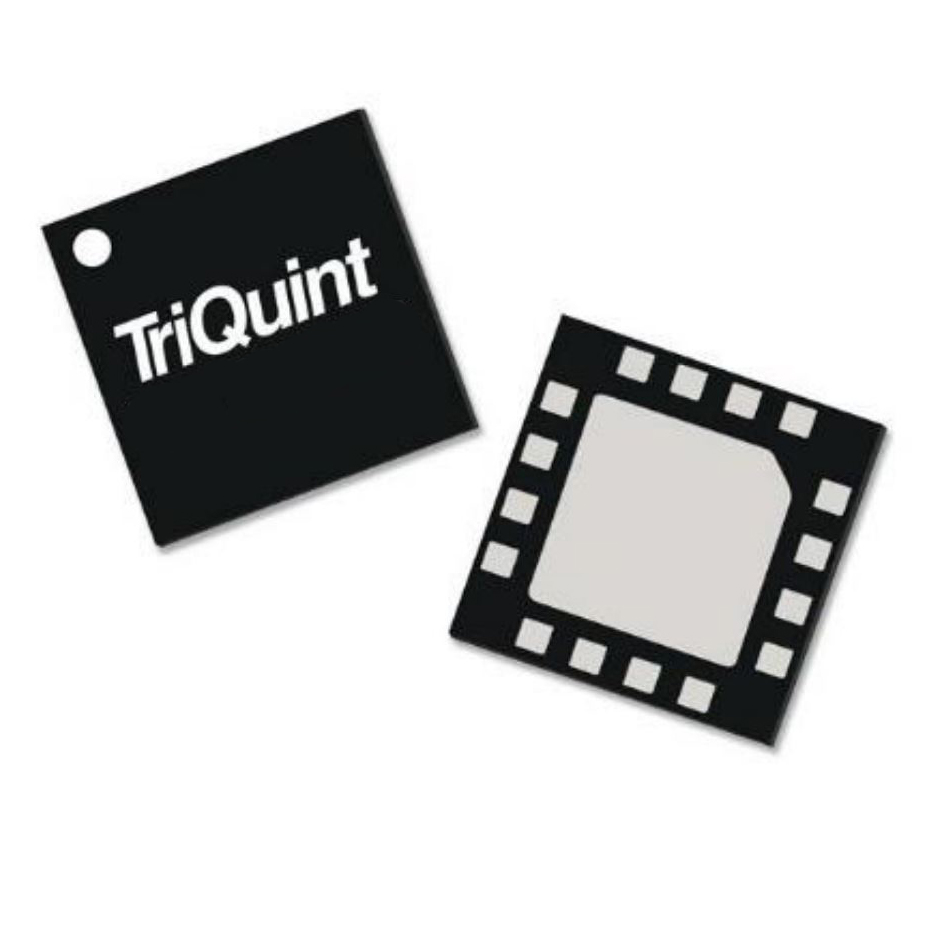

QORVO RF衰减器 RFSA3713TR7

RFSA3713TR7概述


    产品简介


    RFSA3713 是由 RF Micro Devices Inc.(现为 Qorvo)推出的数字步进衰减器(DSA),广泛应用于频率范围为 5MHz 至 6000MHz 的射频电路设计中。该器件提供了一个 7 位控制字,衰减范围从 0 到 31.75dB,步进精度为 0.25dB。它具有高线性度、低插入损耗和专利申请中的快速切换电路架构,确保无过冲的瞬态开关性能。RFSA3713 广泛应用于基站(2G至4G)、点对点通信、WiMax/WiFi网络及测试设备等领域。

    技术参数


    | 参数名称 | 规格 |

    | 频率范围 | 5MHz 至 6000MHz |
    | 衰减范围 | 31.75dB |
    | 步进精度 | 0.25dB |
    | 插入损耗 | 1.4dB(2GHz时) |
    | 输入三阶交调截点(IIP3) | >55dBm |
    | 最大输入功率 | +30dBm(RFIN),+27dBm(RFOUT) |
    | 串行控制接口 | 支持3V至5V供电 |
    | 控制逻辑电平 | 数字低电压:0.63V;数字高电压:1.17V |
    | 开关速度 | <120ns |
    | 工作温度范围 | -40°C 至 +105°C |
    | 封装形式 | 3mm x 3mm QFN |

    产品特点和优势


    1. 高线性度与精确控制:通过 7 位数字步进衰减器实现 31.75dB 范围内的精准调节,步进为 0.25dB,特别适用于高要求的射频通信系统。
    2. 低插入损耗:2GHz 下插入损耗仅为 1.4dB,适合需要高效能的射频传输链路。
    3. 专利架构:专利申请中的电路设计,确保无过冲的瞬态开关性能,提高系统的稳定性。
    4. 高速响应:切换速度小于 120ns,适合快速变化的工作环境。
    5. 多地址控制能力:外部地址引脚支持多达八个地址,便于多个衰减器的并联使用。
    6. 绿色环保:符合RoHS标准且无卤素材料,环保可靠。

    应用案例和使用建议


    应用案例:
    - 4G 基站:用于调节射频信号强度,确保通信质量稳定。
    - WiMax 网络:配合高动态范围的放大器使用,提升整体性能。
    - 点对点通信:在长距离无线传输中实现动态增益调整。
    使用建议:
    1. 在高频应用中,注意保持适当的散热设计以避免温度影响性能。
    2. 配合评估板进行初步调试,以便验证参数配置的有效性。
    3. 根据实际需求合理选择外部地址设置,尽量减少误操作。

    兼容性和支持


    - 兼容性:RFSA3713 可与多种串行控制电路兼容,支持 3V 和 5V 供电,方便与其他模块集成。
    - 技术支持:RF Micro Devices 提供全面的技术支持,包括文档下载、样品请求和技术咨询(联系信息:+1.336.678.5570 或 customerservice@rfmd.com)。

    常见问题与解决方案


    1. 问题:在高温环境下,插入损耗增加。
    - 解决方案:优化 PCB 散热设计,确保芯片周围环境温度低于推荐值。
    2. 问题:未能正确设置衰减值。
    - 解决方案:检查控制字配置是否符合产品数据手册中的要求,并重新编程。
    3. 问题:信号波形出现失真。
    - 解决方案:确认串行时钟和数据信号的时序是否满足规范。

    总结和推荐


    RFSA3713 是一款高性能的数字步进衰减器,具有出色的线性度、快速切换能力和广泛的频率覆盖范围。它的独特功能使其成为现代射频通信系统的理想选择。尽管价格较高,但其卓越的稳定性和可靠性使得它在市场上极具竞争力。对于需要高精度衰减控制的应用场景,我们强烈推荐使用 RFSA3713。
    如需进一步技术支持或样片获取,请联系 RF Micro Devices 官方客服,充分利用其强大的技术支持体系,以充分发挥该产品的潜力。

RFSA3713TR7参数

参数
典型衰减 0dB
衰减容差 -
最大工作频率 6GHz
最小工作频率 5MHz
阻抗 50Ω
额定功率 -
长*宽*高 3mm*300cm*850μm
通用封装 QFN(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RFSA3713TR7厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

RFSA3713TR7数据手册

厂牌 PDF简要描述 下载
QORVO RF衰减器 QORVO RFSA3713TR7 RFSA3713TR7数据手册

RFSA3713TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7304 ¥ 47.9563
25+ $ 4.16 ¥ 34.814
100+ $ 3.38 ¥ 28.2864
250+ $ 2.7456 ¥ 22.9772
500+ $ 2.2776 ¥ 19.0607
1000+ $ 2.0072 ¥ 16.7978
库存: 1086
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.95
