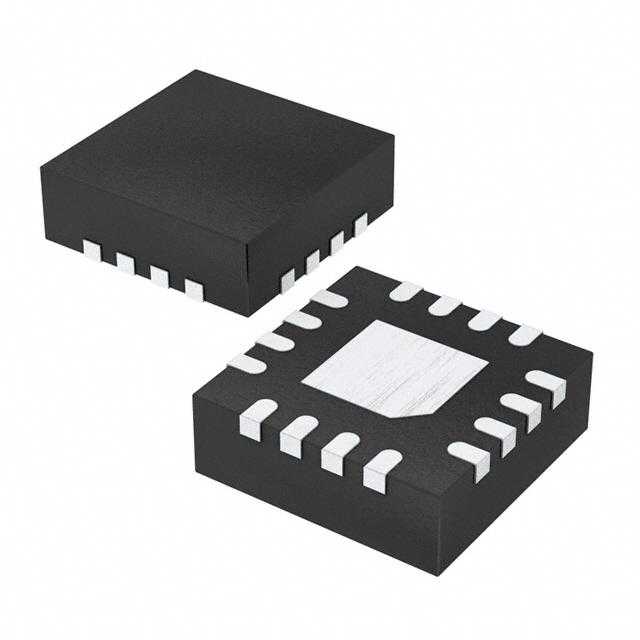

RFSA2023TR7

产品分类: 天线
厂牌: QORVO
产品描述: 50Ω QFN 贴片安装
供应商型号: 2312-RFSA2023TR7TR-ND
供应商: Digi-Key
标准整包数: 2500
QORVO 天线 RFSA2023TR7

RFSA2023TR7概述

    # Qorvo RFSA2023 射频电压控制衰减器技术手册

    产品简介


    Qorvo 的 RFSA2023 是一款完全单片集成的模拟电压控制衰减器(VCA),具有 30 dB 调整范围的卓越线性度,内部集成了温度补偿电路。该产品支持从 50 MHz 到 6 GHz 的宽频段操作,适用于多种高频通信及无线基础设施应用。
    主要功能
    - 广泛频率范围:50 MHz 至 6 GHz
    - 衰减范围:30 dB
    - 输入三阶截点(IP3):+50 dBm
    - 输入二阶截点(IP2):+80 dBm
    - 高线性压缩点(1 dB):>+30 dBm
    - 微功耗:仅需 1 mA 电流
    应用领域
    - 第三代蜂窝基础设施(3G)
    - WiBro、WiMax 和 LTE 网络
    - 微波无线电系统
    - 高线性功率控制

    技术参数


    以下是 RFSA2023 的关键技术和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作频率范围 | 50 | 6000 MHz |
    | 最小插入损耗 | 2.6 | 3.5 dB |
    | 调整范围 | 30 | 33.2 dB |
    | 温度范围内衰减变化 | 1.7 dB |
    | 输入 IP3 | 45 | 50 dBm |
    | 输入 IP2 80 | dBm |
    | 输入电压控制范围 | 0.0 | 2.5 V |
    | 控制电流(典型值) | 1.1 | 1.7 μA |

    产品特点和优势


    RFSA2023 采用了创新的电路架构,解决了传统 PIN 二极管衰减器在宽带宽、高线性度和低功耗方面的长期行业难题。其主要优势包括:
    1. 高精度 dB 增益调整(线性控制特性)。
    2. 内部集成温度补偿电路,确保在极端环境下稳定运行。
    3. 小巧的 3×3 mm² QFN 封装,减少设计复杂度并降低 BOM 成本。
    4. 比传统 PIN 二极管解决方案面积减少 20 倍,功耗减少 10 倍。
    5. 完全单片集成化设计,无需外部辅助电路即可正常工作。

    应用案例和使用建议


    应用案例
    RFSA2023 广泛应用于无线基础设施中,特别是在需要高线性度和精确衰减控制的场景下,例如:
    - 基站收发信台(BTS)的功率控制模块
    - 微波无线电链路中的射频信号调节
    - LTE 高速移动通信网络的功率均衡
    使用建议
    为了充分利用 RFSA2023 的优势,在实际设计中建议如下:
    1. 正确配置控制电压:根据应用场景选择正斜率(逻辑高电平)或负斜率(逻辑低电平)模式。
    2. 匹配外部电路:使用推荐的电容和电阻值来构建外围电路,以优化衰减特性。
    3. 良好接地:确保 PCB 的背板焊盘通过过孔实现有效接地,提升高频性能和热管理效果。

    兼容性和支持


    RFSA2023 可轻松与其他标准射频器件配合使用,并提供完整的技术支持服务:
    - 提供评估板 RFSA2023PCK-410,方便用户快速上手测试。
    - 包括硬件参考设计和原理图,便于客户开发定制方案。
    - Qorvo 提供在线技术支持(appsupport@qorvo.com),帮助解决实际问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号幅度不符合预期 | 检查控制电压范围是否正确设置 |
    | 设备功耗过高 | 核对供电电压是否超出规定范围 |
    | 接口插损较大 | 确保安装符合建议的 PCB 图案 |

    总结和推荐


    Qorvo 的 RFSA2023 是一款高度集成化的射频电压控制衰减器,具备出色的性能、紧凑的设计和广泛的适用性。对于需要高线性度和宽频带支持的应用场景,如基站和无线接入点,RFSA2023 是理想的解决方案。推荐将其作为现代通信设备的首选射频器件之一。
    最终评分:4.8/5
    推荐指数:强烈推荐
    更多详细信息请访问 Qorvo 官方网站 [www.qorvo.com](http://www.qorvo.com)。

RFSA2023TR7参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
通用封装 QFN
安装方式 贴片安装
包装方式 卷带包装

RFSA2023TR7厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

RFSA2023TR7数据手册

厂牌 PDF简要描述 下载
QORVO 天线 QORVO RFSA2023TR7 RFSA2023TR7数据手册

RFSA2023TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 3.484 ¥ 29.1567
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 72891.75
