QPA9121TR7

产品分类: 射频配件
厂牌: QORVO
产品描述: High Gain, 0.5 W Driver Amplifier
供应商型号: QPA9121TR7
供应商: 国内现货
标准整包数: 1
QORVO 射频配件 QPA9121TR7

QPA9121TR7概述

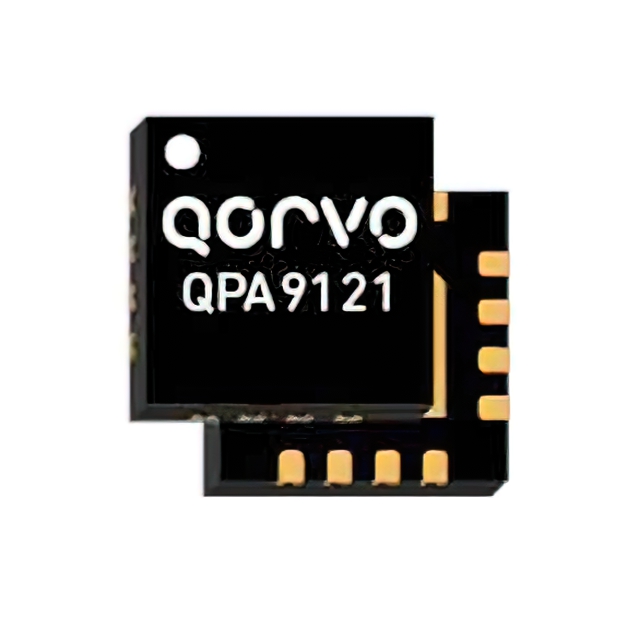

    QPA9121 高增益 0.5 瓦驱动放大器

    产品简介


    QPA9121 是一款高增益、高输出功率的宽带驱动放大器,专为无线通信系统设计。该产品采用 Qorvo 的砷化镓异质结双极晶体管(GaAs HBT)工艺制造,适用于多种应用场景,如 5G 多输入多输出(m-MIMO)系统、移动基础设施及通用无线通信系统等。该放大器在 2.3 到 5.0 GHz 的频段内提供出色的性能,具备高增益、宽频率范围以及良好的温度稳定性等特点。

    技术参数


    - 工作频率范围:2.3 – 5.0 GHz
    - 增益:26.5 – 30 dB(在 2.6 GHz 时为 28 dB)
    - 输出功率:P1dB @ 25.4 – 26.7 dBm(在 2.6 GHz 时为 26.7 dBm),P3dB @ 25.4 – 26.7 dBm(在 2.6 GHz 时为 26.7 dBm)
    - 输入和输出阻抗:50Ω
    - 电源电压:+5 V 单电源
    - 静态电流:95 mA
    - 热阻:45 °C/W
    - 关机功能:通过 VPD 引脚实现

    产品特点和优势


    QPA9121 具备多项显著的优势:
    - 高增益和宽频率范围:能够在 2.3 到 5.0 GHz 的频率范围内提供高达 30 dB 的增益,使得它成为高性能通信系统的理想选择。
    - 优越的热稳定性:即使在极端环境下也能保持稳定的工作状态,适用于严苛的应用环境。
    - 单电源供电:简化了系统设计,降低了功耗,使得该产品更易于集成到现有的设计中。
    - 内部匹配至 50Ω:减少外部组件数量,简化了电路设计和布局。

    应用案例和使用建议


    QPA9121 已经成功应用于多种场景,如 5G m-MIMO 通信系统和移动基础设施中。对于这些应用,推荐在高频段(如 3.6 GHz)使用时注意散热管理,以确保长期可靠运行。此外,在设计 PCB 布局时应充分考虑热管理和信号完整性,确保接地良好且引脚布局合理。

    兼容性和支持


    QPA9121 采用标准的 16 引脚 3x3 mm 表面贴装封装,与 QPA9120 引脚兼容,便于用户根据需求进行替换。厂商提供了详尽的技术支持和维护文档,有助于用户更好地理解和应用这一产品。

    常见问题与解决方案


    - 问题:如何正确配置 VPD 引脚?
    - 解决方案:VPD 引脚用于控制放大器的开关状态,当 VPD 设置为逻辑高电平时,放大器开启;设置为逻辑低电平时,放大器关闭。确保 VPD 电平正确,通常为 0.63 V 或 VCC1 之间的电平。

    - 问题:如何优化增益和输出功率?
    - 解决方案:可以通过调节外部阻抗匹配网络来优化增益和输出功率。在设计过程中,建议使用高频仿真工具来模拟和优化设计,以获得最佳性能。

    总结和推荐


    总体而言,QPA9121 是一款高性能、高可靠性、易集成的驱动放大器,特别适合用于 5G 通信系统及其他高频无线应用。尽管其成本可能相对较高,但其卓越的性能和稳定性使其在关键应用中具有较高的性价比。强烈推荐在对性能有严格要求的应用中选用此产品。

QPA9121TR7参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QPA9121TR7厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPA9121TR7数据手册

厂牌 PDF简要描述 下载
QORVO 射频配件 QORVO QPA9121TR7 QPA9121TR7数据手册

QPA9121TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
