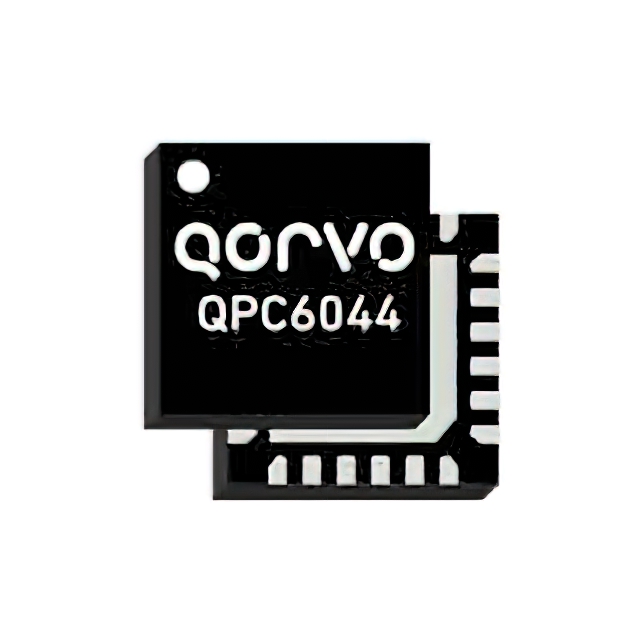

QPC6044TR13

产品分类: RF开关
厂牌: QORVO
产品描述: SP4T 1.2dB QFN-24 黏合安装
供应商型号: 2312-QPC6044TR13TR-ND
供应商: Digi-Key
标准整包数: 2500
QORVO RF开关 QPC6044TR13

QPC6044TR13概述

    QPC6044 Absorptive High Isolation SP4T Switch

    1. 产品简介


    QPC6044 是一款硅绝缘体 (SOI) 单极四掷 (SP4T) 开关,设计用于蜂窝、3G、LTE 及其他高性能通信系统。QPC6044 的高隔离度对称拓扑结构不仅具备出色的线性度,还具有强大的功率处理能力。此款开关不需在射频端口上添加旁路电容,且设计为非反射式,从而确保 RFX 端口在关闭状态下能被终止到 50 Ω。此外,QPC6044 兼容 +1.8 V 逻辑电平,并提供一个引脚来禁用内部负电压发生器 (NVG),如有需要可以从外部供电负电压。

    2. 技术参数


    - 工作频率范围: 5 MHz 至 6000 MHz
    - 插入损耗:
    - 0.87 dB @ 450 MHz
    - 0.91 dB @ 900 MHz
    - 0.98 至 1.25 dB @ 2100 MHz
    - 1.00 dB @ 2600 MHz
    - 1.05 dB @ 4000 MHz
    - 1.20 dB @ 6000 MHz
    - 隔离度:
    - 54 dB @ 2 GHz
    - 54 至 66 dB @ 450 MHz
    - 45.5 至 52 dB @ 6000 MHz
    - 输入 IP3: +61 dBm
    - 输入 IP2: 待定 dBm
    - 最大射频输入功率(未终止): +37.5 dBm
    - 最大射频输入功率(已终止): +29 dBm
    - 控制电流: 2 μA @ +5 V 控制电压
    - 供应电流: 100 μA @ +5 V 供应电压
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -40°C 至 +150°C
    - 最高结温: +125°C

    3. 产品特点和优势


    QPC6044 具备以下显著优势:
    - 高隔离度(54 dB @ 2 GHz),确保信号完整性。
    - 无需外部旁路电容,简化电路设计。
    - 非反射式设计,可减少回波损耗。
    - 兼容 +1.8 V 逻辑电平,适用于多种通信标准。
    - 强大的线性度和功率处理能力,适用于高性能通讯系统。

    4. 应用案例和使用建议


    QPC6044 主要应用于蜂窝网络、3G 和 LTE 基础设施,也适合 WiBro、WiMAX 和 LTE 等应用。实际应用中,可以根据不同的频率需求选择合适的控制模式。

    5. 兼容性和支持


    QPC6044 采用 24 引脚 QFN 封装,便于焊接和安装。该产品与市场上广泛使用的组件具有良好的兼容性,适用于不同标准的高性能通信系统。供应商提供详细的技术支持和客户服务,以帮助客户顺利集成和使用该产品。

    6. 常见问题与解决方案


    - 问题: 开关无法正常工作。
    - 解决方案: 检查供电电压是否符合 +2.7 V 至 +5.5 V 范围,并确认控制信号是否正确。
    - 问题: 插入损耗较高。
    - 解决方案: 检查电路连接是否良好,旁路电容是否已安装,确保控制电压符合要求。
    - 问题: 隔离度不足。
    - 解决方案: 检查频率设置,确认工作频率是否在 5 MHz 至 6000 MHz 范围内。

    7. 总结和推荐


    QPC6044 是一款针对高性能通信系统的优秀 SP4T 开关。其高隔离度、低插入损耗和出色的线性度使其成为多种应用的理想选择。结合供应商提供的全面技术支持和广泛的销售网络,QPC6044 不仅适用于现有应用,也能为未来的设计提供坚实的基础。因此,强烈推荐在高性能通信系统中使用此产品。

QPC6044TR13参数

参数
最小工作频率 -
测试频率 -
阻抗 -
P1dB -
开关数量 -
开关速度 -
典型三阶段输入截止点 -
插入损耗 1.2dB
最小隔离度 -
射频类型 -
开关配置 SP4T
拓扑 -
最大工作频率 -
最大插入损耗 -
通用封装 QFN-24
安装方式 黏合安装
应用等级 工业级
包装方式 卷带包装
