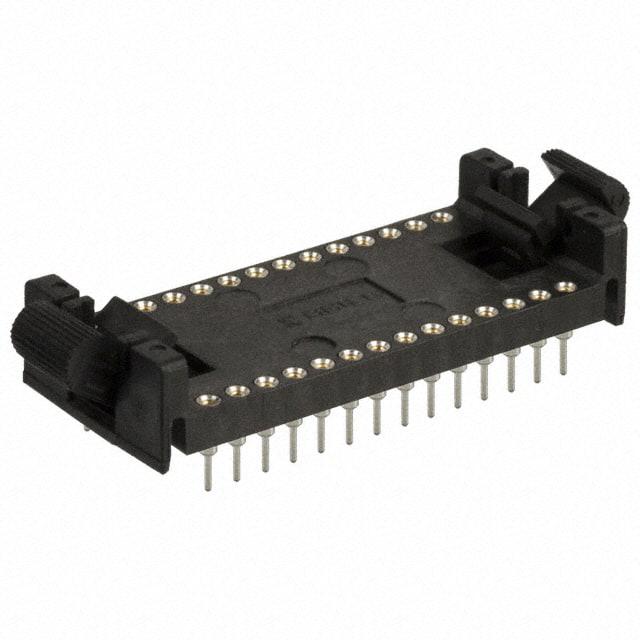

28-C182-10

产品分类: 用于IC/晶体管的插座
厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Socket SKT 28 POS 2.54mm Solder ST Thru-Hole
供应商型号: ET-1169115
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 用于IC/晶体管的插座 28-C182-10

28-C182-10概述

    EJECT-A-DIP® Lock/Eject DIP Collet Sockets with Solder Tail Pins 技术手册

    产品简介


    EJECT-A-DIP® Lock/Eject DIP Collet Sockets 是一种专为高振动环境设计的坚固型焊锡连接插座。该产品由 Aries Electronics 生产,提供多种配置选项,包括不同的引脚数和定制材料、电镀、尺寸等,以满足不同应用需求。这些插座特别适用于需要快速现场维护且具有高可靠性的电路板设计。

    技术参数


    EJECT-A-DIP® Lock/Eject DIP Collet Sockets 的技术参数如下:
    - 材料:锁扣和主体采用黑色 UL-94V-0 玻璃填充尼龙,针体材料为 360 黄铜合金,针体电镀包括金、锡铅合金、纯锡等选项。
    - 接触件:六指触点由铍铜合金制成,电镀层选项同样包括金、锡铅合金、纯锡等。
    - 电流额定值:3 安培。
    - 绝缘电阻:≥ 10,000 兆欧(500 VDC)。
    - 耐压能力:1000 V RMS。
    - 工作温度范围:-55°C 至 105°C(锡镀层),-55°C 至 125°C(金镀层)。
    - 插入力:67 g/针;拔出力:30 g/针;正常力:45 g/针。

    产品特点和优势


    EJECT-A-DIP® Lock/Eject DIP Collet Sockets 的独特之处在于其易于操作的锁扣机制,可快速锁定和弹出 DIP 包装,防止针脚损伤。这使得它们在高振动环境中表现出色。此外,多种材料和电镀选项允许高度定制,以适应各种特定需求,进一步提高了产品的应用范围和竞争力。

    应用案例和使用建议


    EJECT-A-DIP® Lock/Eject DIP Collet Sockets 主要应用于需要频繁插拔和高可靠性的场合,如工业控制系统、通信设备和汽车电子等领域。在实际使用中,建议根据具体的应用环境选择合适的材料和电镀类型,确保长期稳定运行。例如,在某些高腐蚀环境中,选用金镀层可以提高抗腐蚀性能。

    兼容性和支持


    Aries Electronics 提供多种型号的 EJECT-A-DIP® Lock/Eject DIP Collet Sockets,包括带有焊接尾部针的型号,可以轻松集成到现有设计中。此外,Aries 还提供详尽的技术支持和售后服务,包括定制设计和生产服务。

    常见问题与解决方案


    常见的问题及其解决方案如下:
    1. 问题:插拔时出现卡顿。
    - 解决方案:检查锁扣和接触件是否有污垢或磨损,进行清洁或更换部件。
    2. 问题:无法达到规定的电流额定值。
    - 解决方案:确认是否选择了正确的电镀类型和接触材料,以保证足够的导电性能。
    3. 问题:在高温环境下失效。
    - 解决方案:考虑选择适合高温应用的材料和电镀类型。

    总结和推荐


    总体而言,EJECT-A-DIP® Lock/Eject DIP Collet Sockets 是一款坚固耐用、易于操作的高性能插座,适用于高振动和频繁插拔的环境。其独特的锁扣设计和多种定制选项使其成为许多关键应用的理想选择。强烈推荐给那些需要在恶劣环境下实现可靠连接的客户。

28-C182-10参数

参数
长*宽*高 42.9mm*11.68mm*17.78mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

28-C182-10厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

28-C182-10数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 用于IC/晶体管的插座 ARIES ELECTRONICS 28-C182-10 28-C182-10数据手册

28-C182-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.84 ¥ 74.698
10+ $ 6.72 ¥ 56.784
25+ $ 6.1945 ¥ 52.3432
50+ $ 5.7228 ¥ 48.3578
100+ $ 5.2823 ¥ 44.6355
250+ $ 4.8711 ¥ 41.1606
500+ $ 4.608 ¥ 38.9376
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 74.69
