LCQT-SOIC16W

产品分类: 半导体开发工具
厂牌: ARIES ELECTRONICS
产品描述:
供应商型号: ET-2476040
供应商: 海外现货
标准整包数: 1
ARIES ELECTRONICS 半导体开发工具 LCQT-SOIC16W

LCQT-SOIC16W概述


    产品简介


    产品类型与功能

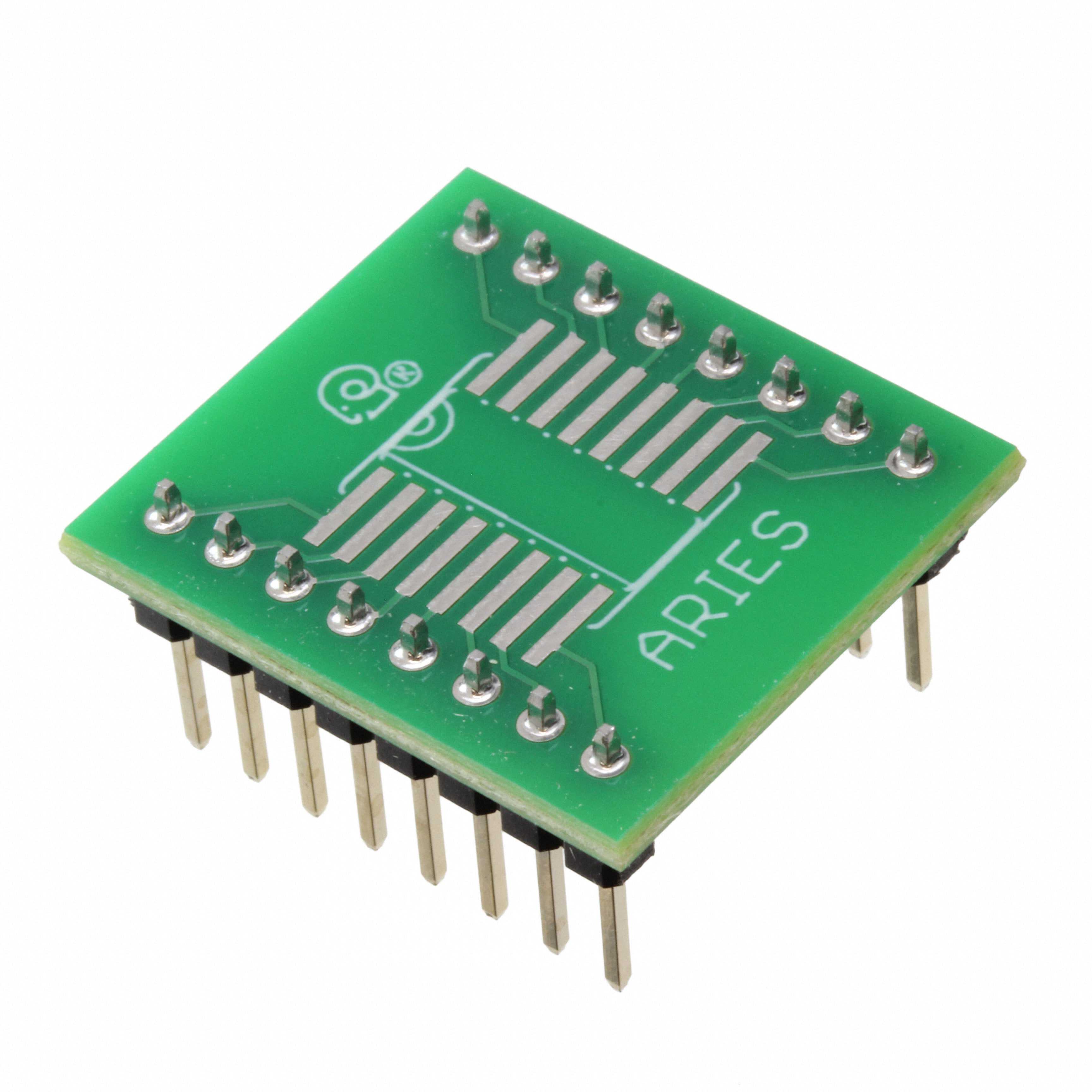

    Aries Low Cost, Quick Turn Small Outline Prototyping Adapters 是一款专为快速原型设计而设计的多功能适配器。它可以将不同封装类型的集成电路(如SOT23、SOIC、MSOP和TSSOP)轻松连接到标准的面包板和开发板上,大大提高了电子原型设计的便捷性和效率。
    应用领域
    这类适配器广泛应用于多个领域,如消费电子产品、通信设备、工业控制、汽车电子、医疗设备等。特别适合于工程师、设计师和学生在进行快速原型设计时使用。

    技术参数


    主要技术规格
    - 板材材料: 厚度0.062英寸(1.58毫米)的FR-4,UL 94V-0认证,铜箔厚度为半盎司
    - 引脚绝缘体: 聚酯材质,UL 94V-0认证
    - 引脚材料: 黄铜360号,1/2硬,符合UNS C36000 ASTM-B16-00标准
    - 引脚电镀: 金闪镀层
    - 工作温度范围: -55°C至+125°C
    订购信息
    适配器型号根据封装类型和尺寸有所不同,例如:
    | 封装类型 | 材料尺寸 | 引脚尺寸 | 引脚间距 |

    | SOT23 | 0.4英寸 | 0.091英寸 | 0.037英寸 |
    | SOIC8 | 0.5英寸 | 0.205英寸 | 0.050英寸 |
    | MSOP10 | 0.6英寸 | 0.161英寸 | 0.020英寸 |

    产品特点和优势


    独特功能和优势
    - 通用性强: 支持多种常见的集成电路封装类型,如SOT23、SOIC、MSOP和TSSOP。
    - 易于使用: 快速连接到标准面包板和开发板,简化原型设计过程。
    - 耐用性高: 使用高质量的材料,能够在广泛的温度范围内稳定工作。
    - 可定制: Aries擅长根据客户需求进行特殊设计和生产,包括特殊材料、电镀、尺寸和配置。
    在应用中的重要性和市场竞争力
    这些适配器不仅提供了高效的连接解决方案,而且其耐用性和广泛的工作温度范围使其在市场上具有较高的竞争力。特别是对于需要频繁进行原型设计的项目,它们可以显著提高工作效率并降低开发成本。

    应用案例和使用建议


    实际使用场景
    在无线通讯模块的设计中,工程师经常需要对不同的芯片进行测试和验证。通过使用Aries的Small Outline Prototyping Adapters,工程师可以轻松地将芯片安装到开发板上,从而进行功能测试和性能评估。这使得整个原型设计和测试过程变得更加简便和高效。
    使用建议
    1. 选择正确的封装类型和尺寸:确保所选的适配器与待测试的集成电路封装相匹配。
    2. 注意环境温度:由于工作温度范围较宽,可以在极端环境下进行测试以验证产品的可靠性。
    3. 维护清洁:定期检查和清理引脚,确保接触良好,避免因氧化等问题影响测试结果。

    兼容性和支持


    兼容性
    这些适配器能够与大多数标准面包板和开发板兼容,适用于各种集成电路封装类型。如果有特殊需求,Aries还提供定制服务,以满足特定项目的需要。
    厂商支持
    Aries提供专业的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。同时,他们也提供了详细的技术文档和操作指南,便于客户更好地了解和使用这些产品。

    常见问题与解决方案


    常见问题与解决方法
    1. 引脚接触不良:
    - 解决方法:清洁引脚表面,确保无氧化或污渍。
    2. 无法正常连接:
    - 解决方法:检查引脚和插座是否完全插入,并确认是否选择了正确的适配器型号。
    3. 过热问题:
    - 解决方法:确保工作环境在允许的温度范围内,并保持良好的散热条件。

    总结和推荐


    综合评估
    Aries Low Cost, Quick Turn Small Outline Prototyping Adapters 是一款高效且实用的工具,非常适合电子工程师和设计人员在进行快速原型设计时使用。其通用性强、易于使用、耐用性高等特点使它在市场上具备很强的竞争优势。
    推荐使用
    鉴于其优良的性能和广泛的应用范围,我强烈推荐电子设计和研发团队使用这款适配器。无论是针对小型实验还是大规模生产,这些适配器都能帮助您提高工作效率并减少开发成本。

LCQT-SOIC16W参数

参数
长*宽*高 20.32mm(长度)*17.78mm(宽度)
通用封装 SOIC
零件状态 在售
包装方式 散装

LCQT-SOIC16W厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

LCQT-SOIC16W数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 半导体开发工具 ARIES ELECTRONICS LCQT-SOIC16W LCQT-SOIC16W数据手册

LCQT-SOIC16W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7837 ¥ 48.8719
10+ $ 4.2273 ¥ 35.7205
30+ $ 3.8353 ¥ 32.4081
60+ $ 3.5426 ¥ 29.9347
120+ $ 3.331 ¥ 28.1472
270+ $ 3.1068 ¥ 26.2524
库存: 33
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.87
