QC3CA20.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY

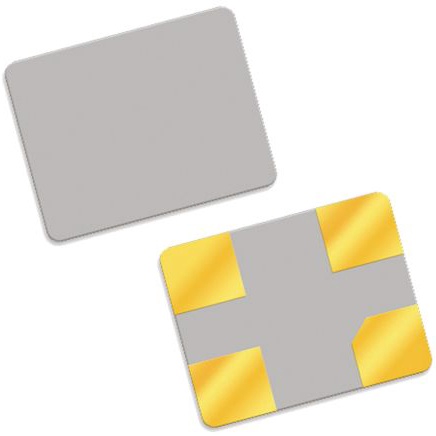

产品描述: QANTEK 晶振, 20MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 1.1mm, 长3.2mm
供应商型号: 1734377
供应商: 海外现货
标准整包数: 1000
QANTEK TECHNOLOGY 无源晶振 QC3CA20.0000F12B23R

QC3CA20.0000F12B23R概述

    QC3CA 系列电子元器件产品技术手册

    产品简介


    QC3CA 系列是一款由 QANTEK Technology Corporation 生产的 2.5x3.2mm 尺寸的表面贴装(SMD)陶瓷晶体单元。这款晶体单元以其紧凑的设计和高性能而著称,特别适用于高密度的应用场合,如调制解调器、通信设备和测试仪器。

    技术参数


    | 参数 | 值 |

    | 封装类型 | 全陶瓷环氧密封 SMD 包装 |
    | 频率范围 | 12.000 至 48.000MHz (基频) |
    | 频率容差(25°C) | ±20 至 ±50ppm (标准 ±30ppm) |
    | 工作温度范围 | -20 至 +70°C 或 -40 至 +85°C |
    | 贮存温度范围 | -55 至 +125°C |
    | 年老化速率 | 最大 ±5ppm |
    | 负载电容(CL) | 10 至 32pF |
    | 并联电容(C0) | 最大 7.0pF |
    | 等效串联电阻(ESR) | 见 ESR 表 |
    | 驱动功率(DL) | 100μW(典型值,最大 500μW) |
    | 绝缘电阻(IR) | 500 MΩ |

    产品特点和优势


    QC3CA 系列晶体单元的主要优势在于其紧凑的设计和低高度,适合用于厚度要求极高的设备。此外,它还具备紧公差和高稳定性,确保了其在高精度应用中的可靠性。其频率稳定性随温度变化表现出色,确保了在不同环境条件下的稳定表现。

    应用案例和使用建议


    - 高密度应用:在高密度电路板设计中,QC3CA 可以显著节省空间,提高设备的整体性能。
    - 通信设备:作为调制解调器的核心组件,QC3CA 提供了稳定的时钟信号,保障了设备的可靠运行。
    - 测试仪器:在需要极高精度和稳定性的测试环境中,QC3CA 可以提供准确可靠的频率参考。
    建议在使用过程中注意正确的焊接工艺,以确保最佳性能。避免高温回流焊过程中的热冲击,遵循推荐的焊接回流曲线进行操作。

    兼容性和支持


    QC3CA 系列晶体单元与市面上大多数标准 SMD 设备兼容。QANTEK 提供的技术支持包括产品文档、设计指南和售后技术支持,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    1. 焊接时出现空洞
    解决方案:检查焊接工艺是否符合规范,适当调整回流焊曲线,确保焊点无气泡。
    2. 频率偏移过大
    解决方案:检查负载电容是否与手册中的建议值相符,必要时重新校准。
    3. 工作温度下性能不稳定
    解决方案:确认使用环境温度在规定的范围内,并检查是否需要增加额外的温控措施。

    总结和推荐


    QC3CA 系列晶体单元凭借其紧凑的尺寸、高精度和稳定性,非常适合于高密度应用、通信设备及测试仪器等领域。我们强烈推荐这款产品给需要高性能、稳定时钟信号的客户。通过其出色的兼容性和强大的技术支持,客户可以充分信任并利用其所有功能。

QC3CA20.0000F12B23R参数

参数
频率容差 ±20ppm
等效串联电阻 60Ω
频率 20MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级
